深圳市 劲拓自动化设备股份有限公司 SHENZHEN JT A UTOMA TION EQUIPMENT CO.,LTD. 采用上下独立温控和风速可调设计，满 足各种高精 度无铅焊接工艺要求。 4 ）系统 详介 加热系 统特点 整流板采用原装美国进口 8mm 铝板，新型高效的 加 热风道及加长的有效加热区，使热传到 均匀充分， 大大的提高了加热效率和均匀性。 新型炉膛设计有效的缩小了大小元件的 温差，确保 焊点可靠性的同时，消除了对元件…
深圳市劲拓自动化设备股份有限公司
SHENZHEN JT AUTOMATION EQUIPMENT CO.,LTD.
加热系统参数
型号
RS-800/RS-800-N RS-1000/RS-1000-N
加热参数
加热区数量
上8/下8 上10/下0
加热区长度
3121mm 3891mm
4）系统详介
升温时间
Approx. 25minute Approx. 35minute
温度控制范围 室温-300℃
温度控制方式
PID闭环控制+SSR驱动
温度控制精度 ±1.0 ℃
PCB板温分布偏差 ±1.5 ℃（依据JT测试板）
整流板结构 厚铝板
深圳市劲拓自动化设备股份有限公司
SHENZHEN JT AUTOMATION EQUIPMENT CO.,LTD.

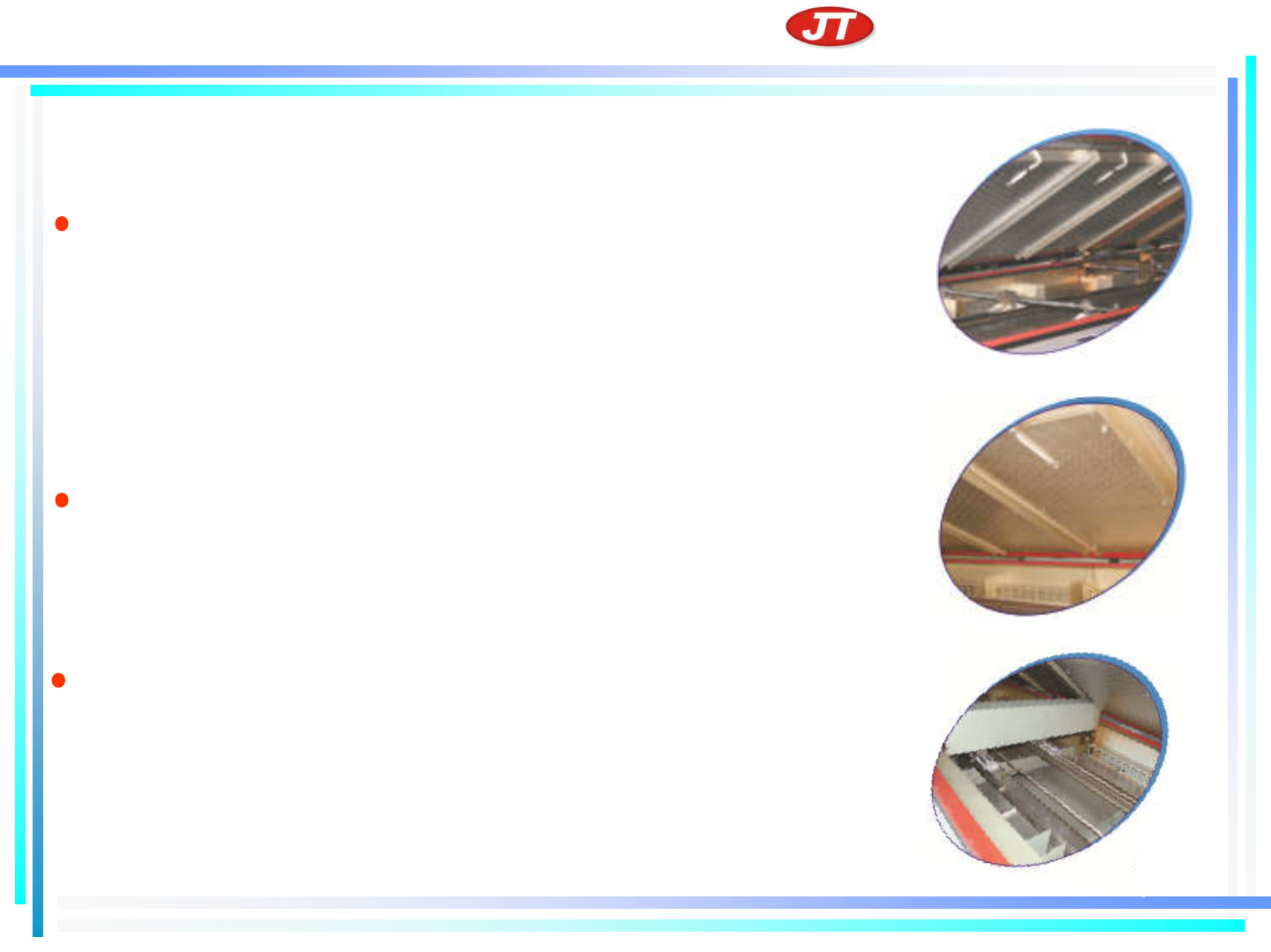

采用上下独立温控和风速可调设计，满足各种高精
度无铅焊接工艺要求。
4）系统详介
加热系统特点
整流板采用原装美国进口8mm铝板，新型高效的加
热风道及加长的有效加热区，使热传到均匀充分，
大大的提高了加热效率和均匀性。
新型炉膛设计有效的缩小了大小元件的温差，确保
焊点可靠性的同时，消除了对元件热损失的隐患。
深圳市劲拓自动化设备股份有限公司
SHENZHEN JT AUTOMATION EQUIPMENT CO.,LTD.
加热系统特点
4）系统详介
整流板及热风循环方式
注：如图示箭头所示
蓝色箭头代表风的小循环；红色箭头在整流板的前后
端，表示主要的热风循环方式。此种设计避免了炉膛
内温度不均衡的情况
。
