4.2 Come installare il dispositivo automatico

4.2.1 Indicazioni di sicurezza

AVVERTENZA

– Si prega di rispettare le norme antinfortunio vigenti per il trasporto di merci pesanti.

– Se per trasportare il dispositivo automatico non si usa il carrello elevatore specificato nella se-

zione 4.1.3

si rischia che la macchina si rovesci.

– Indossare soprattutto scarpe speciali per minimizzare il pericolo di schiacciamento dei piedi.

– Posizionare il carrello elevatore solo nei punti contrassegnati (vedi i punti A nella Fig. 4.1 - 1).

4.2.2 Installazione del dispositivo automatico

Æ Sollevare il dispositivo automatico con il carrello elevatore e regolare i piedi della macchina, in

modo tale che la distanza dell’angolo superiore del trasporto CS rispetto all’angolo inferiore del

piede della macchina sia di 830 mm.

Æ Fare attenzione che la distanza tra i trasporti CS del dispositivo automatico sia tra 1 e 3 mm.

Æ Disporre tutti i dispositivi automatici allineandoli l’uno con l’altro. Per assicurarsi che siano al-

lineati tendere una corda.

Æ Regolare ogni dispositivo automatico con l’aiuto di una livella a bolla d’aria per macchine dalla

precisione di 0,02 mm/m.

Æ Fissare bene i piedi della macchina.

Æ Controllare ancora una volta la regolazione del dispositivo automatico con la livella a bolla

d’aria per macchine e se necessario correggete le impostazioni.

ATTENZIONE

Staccare dal dispositivo automatico tutti i dispositivi necessari alla sicurezza del trasporto! 4

Æ Montare i componenti smontati per la spedizione.

Æ Collegare gli allacciamenti elettrici e pneumatici.

Manuale per l'uso SIPLACE F5 HM 4 Installazione del dispositivo automatico

Versione software SR.408.xx Edizione 03/2006 IT 4.3 Modifica del carrello CO ad un'altra altezza di trasporto CS

107

PERICOLO DI MORTE

Solo personale appositamente addestrato e certificato potrà collegare gli allacciamenti elet-

trici. 4

4.3 Modifica del carrello CO ad un'altra altezza di tra-

sporto CS

4.3.1 Attrezzi

Chiave esagona, set a 8 mm

4.3.2 Indicazioni di sicurezza

AVVERTENZA PERICOLO DI SCHIACCIAMENTO

Togliere tutti i caricatori dal piano del tavolo prima di modificare l'altezza del tavolo del carrello CO.

Fare attenzione durante la modifica perché il piano del tavolo è molto pesante. 4

Æ Inserire le due chiavi esagone (8 mm) nel foro per l'altezza di trasporto CS adatta (vedi Fig.

4.3 - 1

Æ Allentare le quattro viti di arresto in entrambi i lati del carrello CO (vedi punto 1 nella Fig. 4.3 -

1).

Æ Pregate due persone di aiutarvi a sollevare ed abbassare il piano del tavolo. Tenere fermo il

piano del tavolo mentre si estraggono le due chiavi esagone.

Æ Sollevare o abbassare il piano del tavolo fino all'altezza di trasporto CS desiderata.

Æ Inserire le due chiavi esagone (8 mm) nel foro per la nuova altezza di trasporto.

Æ Ruotare la chiave esagona in modo tale che la traversa (Pos. 2 in Abb. 4.3 - 1) poggi sull'an-

golo della chiave. Solo allora sarà possibile estrarre facilmente le chiavi esagone dopo avere

fissato la traversa.

Æ Fissare la traversa su entrambi i lati con le quattro viti di arresto (Pos. 1 nella Fig. 4.3 - 1).

Æ Ora ruotare leggermente le chiavi esagone ed estrarle.

4 Installazione del dispositivo automatico Manuale per l'uso SIPLACE F5 HM

4.3 Modifica del carrello CO ad un'altra altezza di trasporto CS Versione software SR.408.xx Edizione 03/2006 IT

108

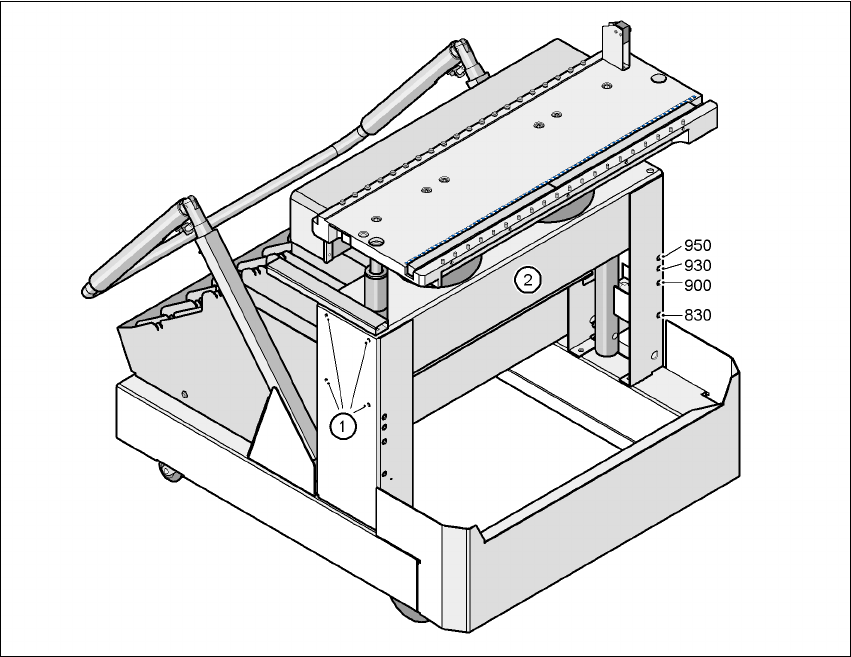

Fig. 4.3 - 1 Modifica del carrello CO ad un'altra altezza di trasporto CS

(1) Viti di arresto (4x)

(2) Traversa
