5 Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE F5 HM 5.3 Eseguire un processo di controllo Versione software SR.408.xxE dizione 03/2006 IT 114 5.3.2 T agliare le cinghie in tem po INDICAZIONE: 5 T…

Manuale per l'uso SIPLACE F5 HM 5 Operazioni da svolgere sulla macchina

Versione software SR.408.xx Edizione 03/2006 IT 5.3 Eseguire un processo di controllo

113

5.3 Eseguire un processo di controllo

5.3.1 Controllo dei caricatori S

Æ Controllare che la cinghia sia posizionata nel modo giusto nelle molle del caricatore S.

Fig. 5.3 - 1Inserire la cinghia nelle molle del caricatore S

Æ Controllare se è pieno il contenitore della pellicola del caricatore S.

Se è così, togliere la pellicola e tagliarla con le forbici.

NOTA

Se non tagliate la pellicola, bensì la stappate, potrebbero verificarsi problemi con l’aspira-

zione del nastro.

I caricatori da 3 x 8 mm sono dotati di lama integrata, che si trova sotto i coperchi del con-

tenitore della pellicola alla fine del caricatore. 5

Æ Controllare dei caricatori combinati (24/32 mm) che la finestra di prelievo del caricatore abbia

le dimensioni giuste per il componente.

Æ Accertarsi che siano inserite le guide della cinghia dei caricatori combinati (24/32 mm).

5 Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE F5 HM

5.3 Eseguire un processo di controllo Versione software SR.408.xxEdizione 03/2006 IT

114

5.3.2 Tagliare le cinghie in tempo

INDICAZIONE: 5

Tagliare i nastri per tempo in modo tale che i caricatori non si svuotino, altrimenti potrebbero ve-

rificarsi elevati tempi di arresto.

Fare tuttavia attenzione a non tagliare i nastri troppo presto poiché se dopo averle tagliate le ar-

rotolate alla fine del nastro vecchio del nuovo rullo, può accadere che il rullo del nuovo nastro si

riempia troppo e il nastro potrebbe slittare, rimanendo agganciato da qualche parte. Ciò causa er-

rori di prelievo ed elevati tempi di arresto.

5.3.3 Controllo dei supporti CS

Controllare la posizione dei supporti magnetici CS nel tavolo di sollevamento:

– Accertarsi che i supporti CS non collidano con i componenti del lato inferiore dei circuiti

stampati.

– Accertarsi inoltre che i supporti CS non collidano con i fianchi del trasporto CS.

– Usare solo supporti CS come quelli descritti nella sezione 7.13

, pagina 218.

Manuale per l'uso SIPLACE F5 HM 5 Operazioni da svolgere sulla macchina

Versione software SR.408.xx Edizione 03/2006 IT 5.3 Eseguire un processo di controllo

115

5.3.4 Inserire le lamiere di separazione nel contenitore per cinghia del carrello CO

Æ Inserire le lamiere di separazione, come illustrato nella Fig. 5.3 - 2 e fare attenzione che la di-

visione più piccola del contenitore del nastro sia una divisione da 2; ciò permette di evitare errori

di montaggio.

Æ Controllare che le lamiere di separazione abbiano la stessa posizione d'arresto nei due listelli

guida. In caso contrario, la lamiera di separazione viene piegata o inclinata.

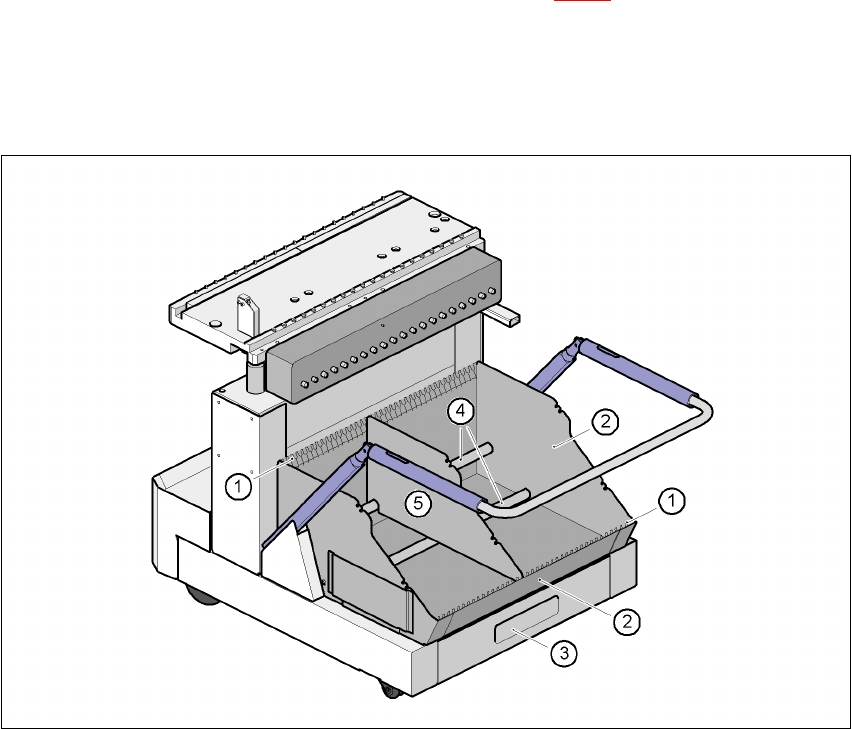

Fig. 5.3 - 2 Inserire le lamiere di separazione nel contenitore per cinghia del carrello CO

(1) Listello guida per le lamiere di separazione

(2) Contenitore per cinghia

(3) Contenitore scarti cinghia

(4) Barra per le lamiere di separazione

(5) Lamiera di separazione
