5.8 Agganciare e sganciare il carrello CO
5.8.1 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
5

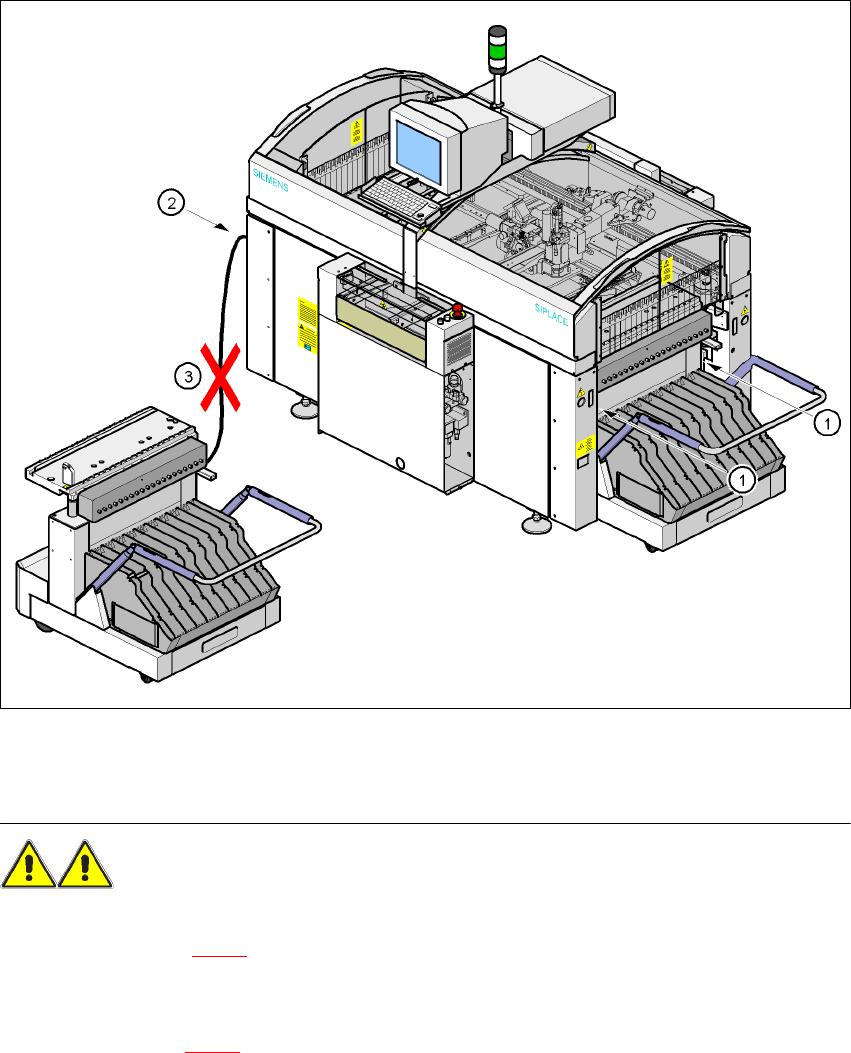

Fig. 5.8 - 1 Istruzioni di sicurezza del carrello CO
AVVERTENZA 5
Æ Non afferrare mai la fessura tra il carrello CO ed il gruppo base del dispositivo automatico
(Pos. 1 nella Fig. 5.8 - 1
).
Æ Il cavo d’alimentazione per i carrelli dei CO può essere collegato solo alla presa del dispositivo
automatico o essere da essa estratto, se il carrello dei CO è attaccato al dispositivo automatico
(Pos. 2 nella fig. 5.8 - 1
).
Manuale per l'uso SIPLACE F5 HM 5 Operazioni da svolgere sulla macchina
Versione software SR.408.xx Edizione 03/2006 IT 5.8 Agganciare e sganciare il carrello CO
125
Æ È sostanzialmente vietato collegare i cavi d’alimentazione dei carrelli CO alle prese del dispo-
sitivo automatico ed azionare il carrello CO con i comandi ad aria compressa all’esterno del di-
spositivo automatico (Pos. 3 nella fig. 5.8 - 1
).
Æ Riempire gli spazi tra i moduli d'alimentazione con moduli d'alimentazione Dummy ( vedi la
sezione 2.5.5, pagina 56).
5 Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE F5 HM
5.8 Agganciare e sganciare il carrello CO Versione software SR.408.xxEdizione 03/2006 IT
126

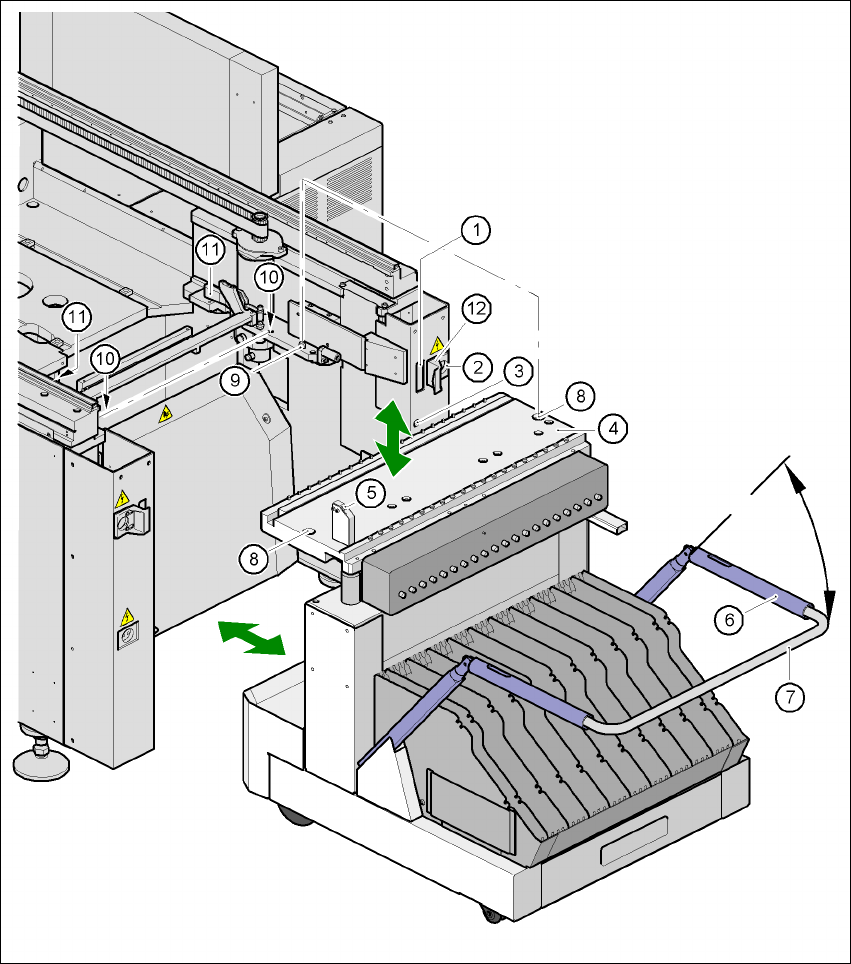

Fig. 5.8 - 2 Agganciare e sganciare il carrello CO
(1) Allacciamento dell’interfaccia di comunicazione
(2) Allacciamento dell’alimentazione di corrente del carrello CO
(3) Allacciamento dell'aria compressa
(4) Piano del tavolo CO
(5) Tasto per sollevare ed abbassare il piano del tavolo CO
(6) Tubo di azionamento
(7) Telaio pieghevole
