6 Preparazione componenti Manuale per l'uso SIPLACE F 5 HM 6.2 Dati tecnici dei caricatori S Versione software SR.408.xx Edizione 03/2006 IT 136 6.2.2 Caricatore della cinghia 3 x 8 mm S Fig. 6.2 - 2 Carica tore del…
Manuale per l'uso SIPLACE F5 HM 6 Preparazione componenti
Versione software SR.408.xx Edizione 03/2006 IT 6.2 Dati tecnici dei caricatori S
135
6.2 Dati tecnici dei caricatori S
Nelle pagine seguenti sono illustrati tutti i caricatori S, i dati tecnici e le possibilità di installazione
dei caricatori sul dispositivo automatico.
6.2.1 Caricatore della cinghia S II da 8 mm
6
Fig. 6.2 - 1 Caricatore della cinghia S II da 8 mm
No. articolo 00141096-xx 6
Larghezza 30,6 mm 6
Tracce per caricatore 2 6
Posti occupati dei caricatori 1 6
Numero massimo di caricatori 2 x 20 6
Riserva componenti con bobine da 7" ca. 4.000 pezzi 6
Larghezza dei passi di trasporto 2mm / 4mm 6
6 Preparazione componenti Manuale per l'uso SIPLACE F5 HM
6.2 Dati tecnici dei caricatori S Versione software SR.408.xx Edizione 03/2006 IT
136
6.2.2 Caricatore della cinghia 3 x 8 mm S

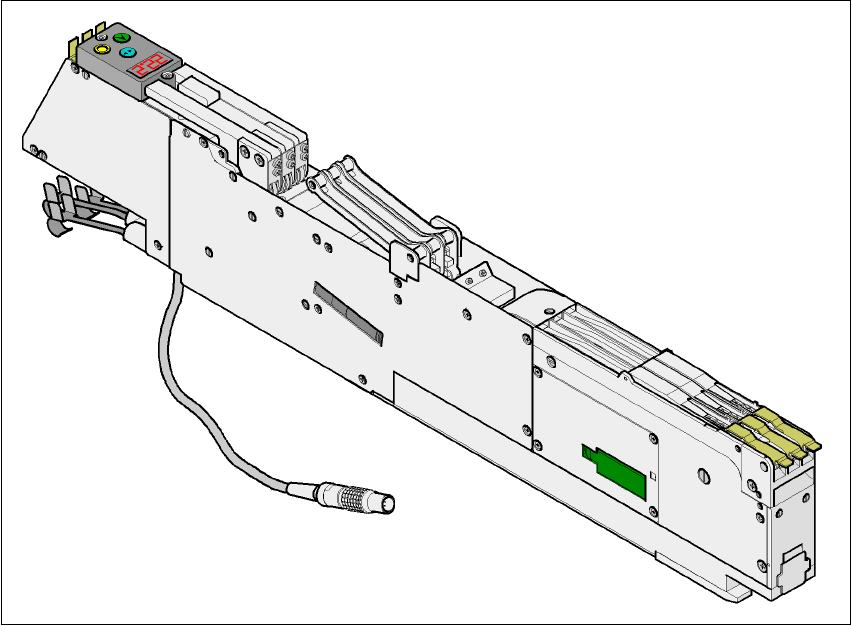

Fig. 6.2 - 2 Caricatore della cinghia S da 3 x 8 mm
No. articolo 00141098-xx 6
Larghezza 30,6 mm 6
Tracce per caricatore 3 6
Posti occupati dei caricatori 1 6
Numero massimo di caricatori 2 x 20 6
Riserva componenti con bobine da 7" ca. 4.000 - 10.000 pezzi 6
Larghezza dei passi di trasporto 2 mm / 4 mm / 8 mm 6
Manuale per l'uso SIPLACE F5 HM 6 Preparazione componenti
Versione software SR.408.xx Edizione 03/2006 IT 6.2 Dati tecnici dei caricatori S
137
6.2.3 Caricatore della cinghia S da 3 x 8 mm per componenti 0201/0402
6
Fig. 6.2 - 3 Caricatore della cinghia S da 3 x 8 mm per componenti 0201/0402
6
No. articolo 00141099-xx 6
Larghezza 30,6 mm 6
Gamma di componenti 0201, 0402 6
Tracce per caricatore 3 6
Posti occupati dei caricatori 1 6
Numero massimo di caricatori 2 x 20 6
Riserva componenti con bobine da 7" ca. 10.000 pezzi 6
Larghezza dei passi di trasporto 2mm / 4mm 6
