6.2.17 Caricatore Surftape
6.2.17.1 Indicazioni generali
Per il montaggio di Bare Dies è necessario il caricatore Surftape per la preparazione del CO. Que-
sti caricatori sono disponibili in modelli per cinghie da 8-, 12- o 16 mm.
6

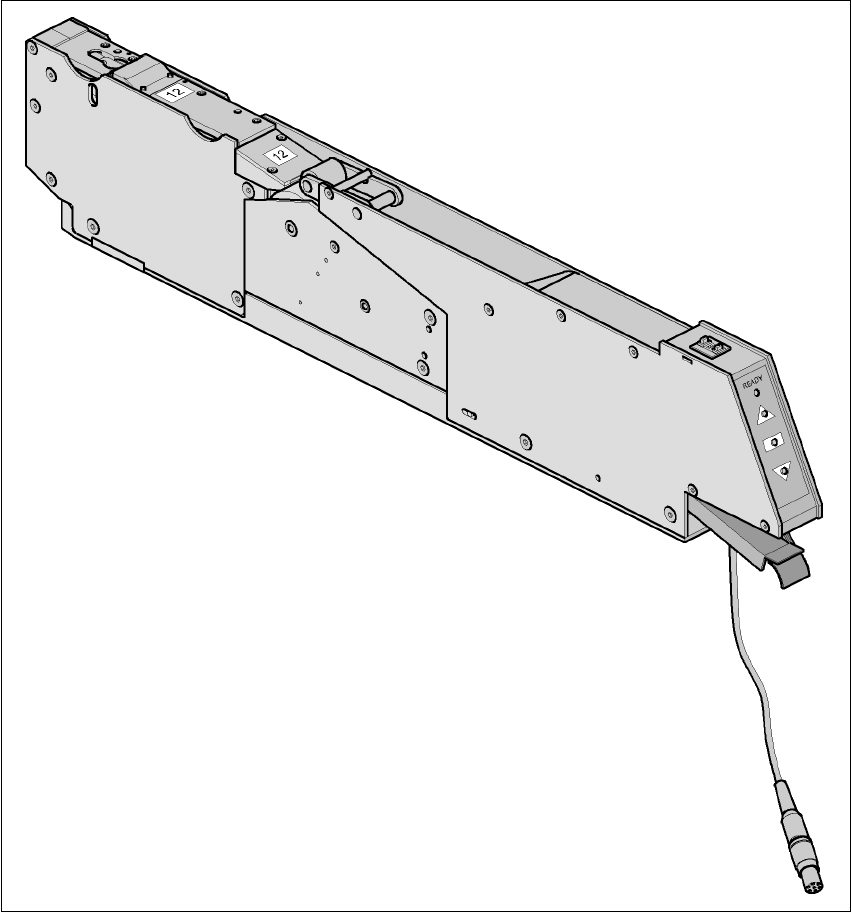

Fig. 6.2 - 17 Caricatore Surftape
Il caricatore Surftape si può acquistare dall'azienda Hover-Davis (www.hoverdavis.com).
L'uso del caricatore è descritto nel manuale d'uso dei caricatori.
6 Preparazione componenti Manuale per l'uso SIPLACE F5 HM
6.2 Dati tecnici dei caricatori S Versione software SR.408.xx Edizione 03/2006 IT
152
6.2.17.2 Dati tecnici
6
6
6
6.2.17.3 Parametri dei caricatori Surftape
I parametri dei caricatori Surftape si possono modificare con il calcolatore Pro SIPLACE.
Larghezze della cinghia 8/12/16 mm
Misure consigliate di cinghia e componenti 8 mm: CO 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: CO 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: CO 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Precisione della cinghia dei Bare Die nel
Surftape
Misura del Bare Die fino a 2,3 x 2,3 mm²:
+/- 100 µm, 6 σ
Misura del Bare Die superiore a 2,3 x 2,3 mm²:
+/- 200 µm, 6 σ
(riferita al centro della tasca)
Distanza necessaria del Bare Die- angoli
rispetto alla tasca della cinghia Min. 0,4 mm
Ago d'espulsione Angolo semplice o triplo, secondo le misure del Die
Materiale della cinghia Metrico
Norma della cinghia IEC 286-3, DIN-IEC-286, EIA 481 e JIS C 0806
Diametro del rotolo della cinghia 7" fino a 15"
Superficie di appoggio del caricatore 1 posto nel tavolo dei componenti
Manuale per l'uso SIPLACE F5 HM 6 Preparazione componenti
Versione software SR.408.xx Edizione 03/2006 IT 6.2 Dati tecnici dei caricatori S
153
6.2.18 Supporto per vassoi
Con il supporto per i vassoi si possono prelevare componenti da singoli vassoi. I vassoi vengono
cambiati a mano.
6
Fig. 6.2 - 18 Montaggio/smontaggio
(1) Spine di centraggio
(2) Barra magnetica
(3) Calotta
Il supporto dei vassoi viene posizionato sul tavolo CO come un caricatore. Ci sono due modelli di
supporti diversi per larghezza.
Supporto per vassoio grande (260 x 360 mm², occupa 9 posti)
articolo n. 00116430-01 e 6
Supporto per vassoio piccolo (136 x 360 mm², occupa 5 posti)
articolo n. 00116432-01 6
6
