6.2.19 Modulo Dip
6
6

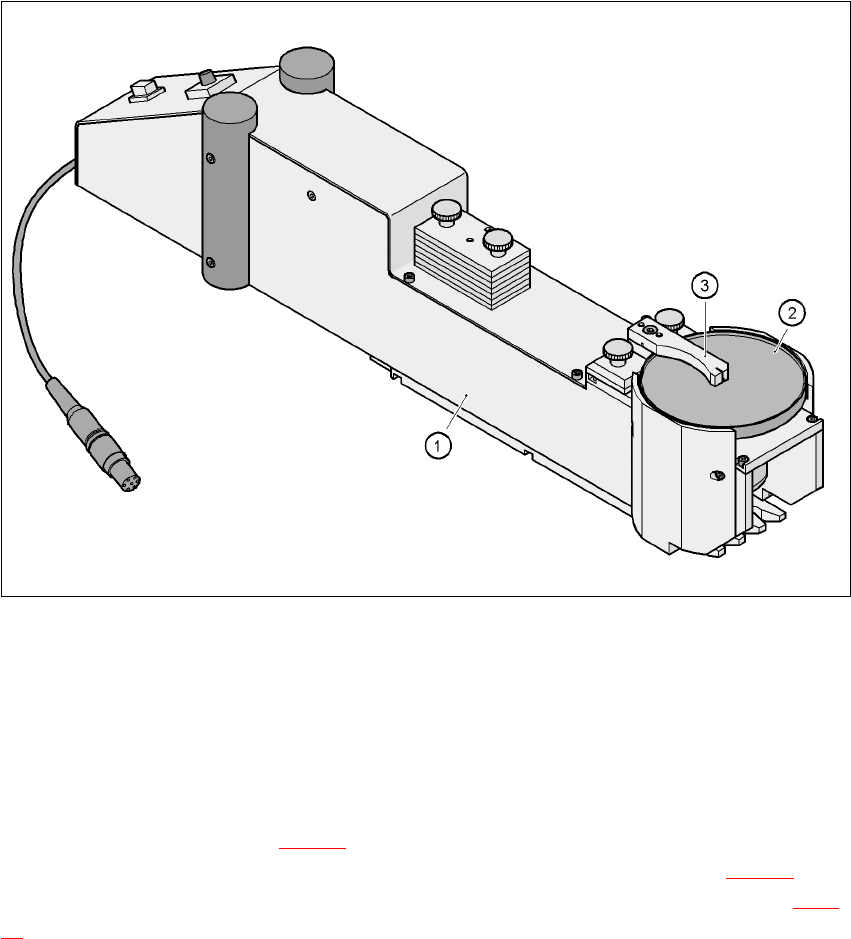

Fig. 6.2 - 19 Modulo Dip
(1) Modulo Dip
(2) Piatto rotante
(3) Racla
6.2.19.1 Principio del Dip-Fluxen
Il modulo Dip (Pos. 1 nella Fig. 6.2 - 19) serve ad inumidire Flip-Chip e componenti CSP di fon-
dente o colla guida. Il distributore di fondente è un piatto rotante (Pos. 2 nella Fig. 6.2 - 19
), sul
quale si crea una sottile pellicola di fondente (p.e. 40 µm) con una racla (Pos. 3 nella Fig. 6.2 -
19). Questo procedimento è particolarmente adatto ai fondenti estremamente viscosi (simili al
miele). La quantità di fondente necessaria al processo viene portata ad uno spessore minimo
dello strato, perché si devono inumidire solo i lati inferiori dei Bump.
Il modulo Dip è adatto a tutte le teste di montaggio. Viene considerato un tipo di caricatore auto-
nomo dall'ottimizzazione dell'allestimento. Il numero dei moduli Dip usati nei singoli posti non è
soggetto a limiti.
6 Preparazione componenti Manuale per l'uso SIPLACE F5 HM
6.2 Dati tecnici dei caricatori S Versione software SR.408.xx Edizione 03/2006 IT
156
6.2.19.2 Dati tecnici
No. articolo 00117010-xx 6
Posti occupati 3 6
Misure CO Max. 36 x 36 mm²
secondo il tipo di testa di montaggio 6
Spessori strato impostabili 25, 35, 45, 55, 65, 75 µm 6
Tempo necessario per la
modifica dello spessore degli strati Meno di 1 min. 6
Tolleranza dell'altezza della fessura ± 5 mm 6
Velocità di rotazione del tavolo Con potenziometro regolabile da 0 - 10 sec.
Tempo Dip CO Programmabile da 0 a 2 sec.
in passi di 0,1 sec. 6
Fondente ad elevata Viscosità fondente, colla guida 6
Manuale per l'uso SIPLACE F5 HM 6 Preparazione componenti
Versione software SR.408.xx Edizione 03/2006 IT 6.3 Carrello CO
157
6.3 Carrello CO
6.3.1 Struttura
Il carrello CO è composto sostanzialmente dal telaio, dal tavolo CO per accogliere i caricatori,
dall'unità di comunicazione, dal container dei rotoli di cinghia e dalla pattumiera. L'attacco ed il
distacco del carrello CO è descritto alla sezione 5.8
, pagina 124.
6

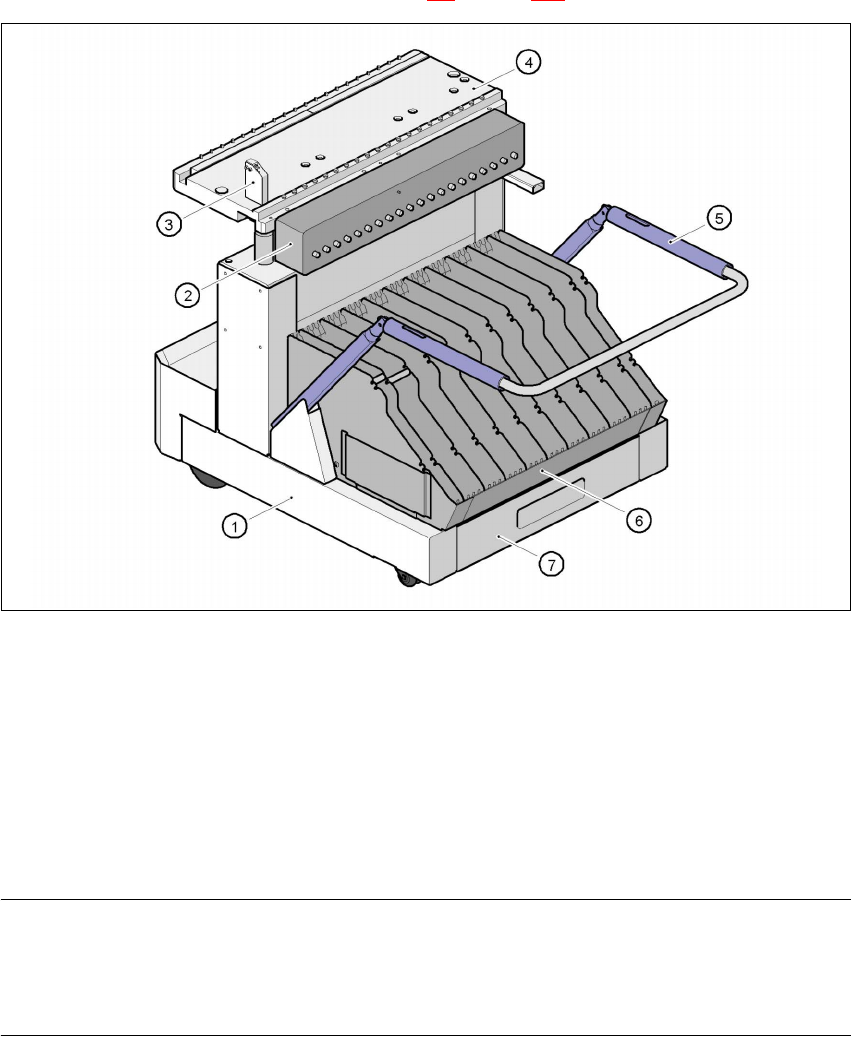

Fig. 6.3 - 1 Carrello CO
(1) Carrello CO
(2) Unità di comunicazione
(3) Tasto per sollevare il tavolo CO
(4) Tavolo CO
(5) Staffa per arrestare ed abbassare il tavolo CO
(6) Contenitore per cinghia
(7) Contenitore scarti cinghia
ISTRUZIONE PER LA SICUREZZA D'ESERCIZIO 6
Per il funzionamento del dispositivo automatico, è necessario che tutti i carrelli CO siano aggan-
ciati al dispositivo automatico. Il dispositivo automatico rimane altrimenti in stato di ARRESTO
D'EMERGENZA. Il processo di montaggio è interrotto. 6
