6 Preparazione componenti Manuale per l'uso SIPLACE F5 HM
6.3 Carrello CO Versione software SR.408.xx Edizione 03/2006 IT
158
6.3.2 Contenitore per cinghia
Si possono usare bobine con un diametro fino a 19" (483 mm). Inserire assi ad innesto nelle
lamiere di separazione come rappresentato nella Fig. 6.3 - 2
.
ISTRUZIONE 6
Con le bobine della cinghia di diametro > 15" (381 mm), raccomandiamo l’utilizzo di assi ad inne-
sto per garantire la sicurezza di funzionamento dei caricatori. 6
6

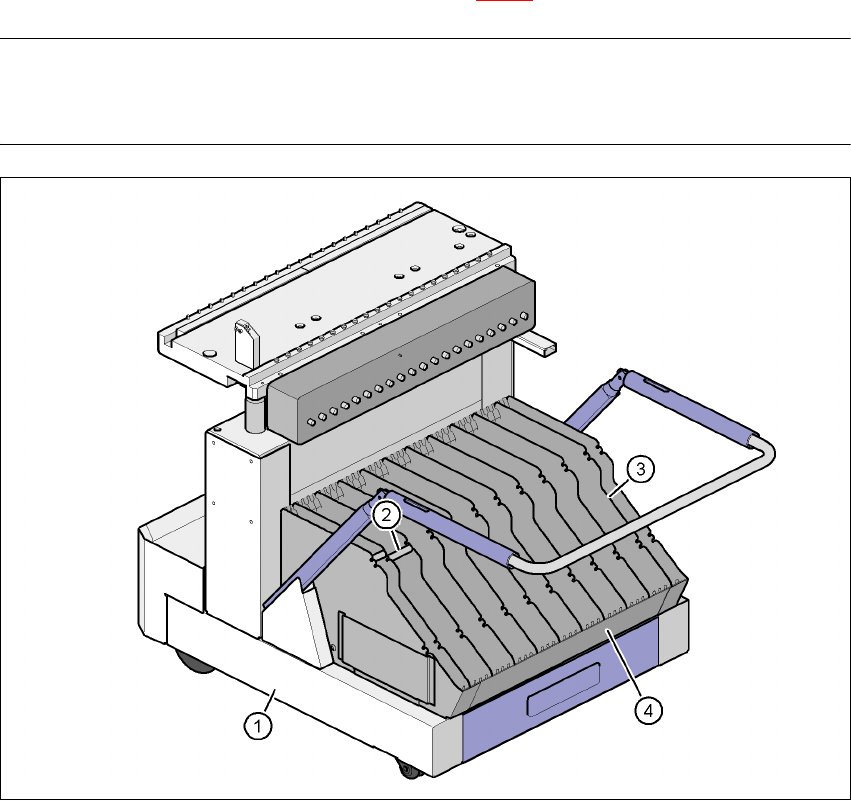

Fig. 6.3 - 2 Carrello-CO con contenitore della cinghia
(1) Carrello CO
(2) Asse d'innesto
(3) Lamiera di separazione
(4) Contenitore per cinghia
6.3.3 Staccare l’alimentazione dell’aria compressa per il caricatore bulk-case
I caricatori bulk-case necessitano di aria compressa per il funzionamento. In via opzionale viene
pertanto offerta un'alimentazione dell'aria compressa per caricatori bulk-case.
Manuale per l'uso SIPLACE F5 HM 6 Preparazione componenti
Versione software SR.408.xx Edizione 03/2006 IT 6.3 Carrello CO
159
Il montaggio è semplice. L'alimentazione dell'aria compressa (Pos. 2 nella Fig. 6.3 - 3) viene fis-
sata al tavolo CO (Pos. 1 nella Fig. 6.3 - 3
) con tre viti DIN 912, M8x20 (Pos. 3 nella Fig. 6.3 - 3).
Sul retro dell'alimentazione dell'aria compressa sono collocate due morse d'arresto (Pos. 4 nella
Fig. 6.3 - 3
). Che fissano il caricatore bulk-case al tavolo CO e garantiscono così una perfetta ali-
mentazione dell'aria compressa.
6
Fig. 6.3 - 3 Staccare l’alimentazione dell’aria compressa per il caricatore bulk-case
(1) Tavolo CO
(2) Staccare l’alimentazione dell’aria compressa per il caricatore bulk-case
(3) Vite DIN 912, M8x20
(4) Morsa d’arresto
6 Preparazione componenti Manuale per l'uso SIPLACE F5 HM
6.3 Carrello CO Versione software SR.408.xx Edizione 03/2006 IT
160
6
Fig. 6.3 - 4 Collegare l'alimentazione dell'aria compressa per il caricatore bulk-case
6
(1) Spina del connettore dell'aria compressa
(2) Scatola del connettore con tubo d'alimentazione
(3) Distributore dell'aria compressa per il caricatore bulk-case
