6 Preparazione componenti Manuale per l'uso SIPLACE F 5 HM 6.3 Carrello CO Versione software SR.408.xx Edizione 03/2006 IT 160 6 Fig. 6.3 - 4 Collegare l'alimentazione dell'aria compressa per il caricatore…
Manuale per l'uso SIPLACE F5 HM 6 Preparazione componenti
Versione software SR.408.xx Edizione 03/2006 IT 6.3 Carrello CO
159
Il montaggio è semplice. L'alimentazione dell'aria compressa (Pos. 2 nella Fig. 6.3 - 3) viene fis-
sata al tavolo CO (Pos. 1 nella Fig. 6.3 - 3
) con tre viti DIN 912, M8x20 (Pos. 3 nella Fig. 6.3 - 3).
Sul retro dell'alimentazione dell'aria compressa sono collocate due morse d'arresto (Pos. 4 nella
Fig. 6.3 - 3
). Che fissano il caricatore bulk-case al tavolo CO e garantiscono così una perfetta ali-
mentazione dell'aria compressa.
6

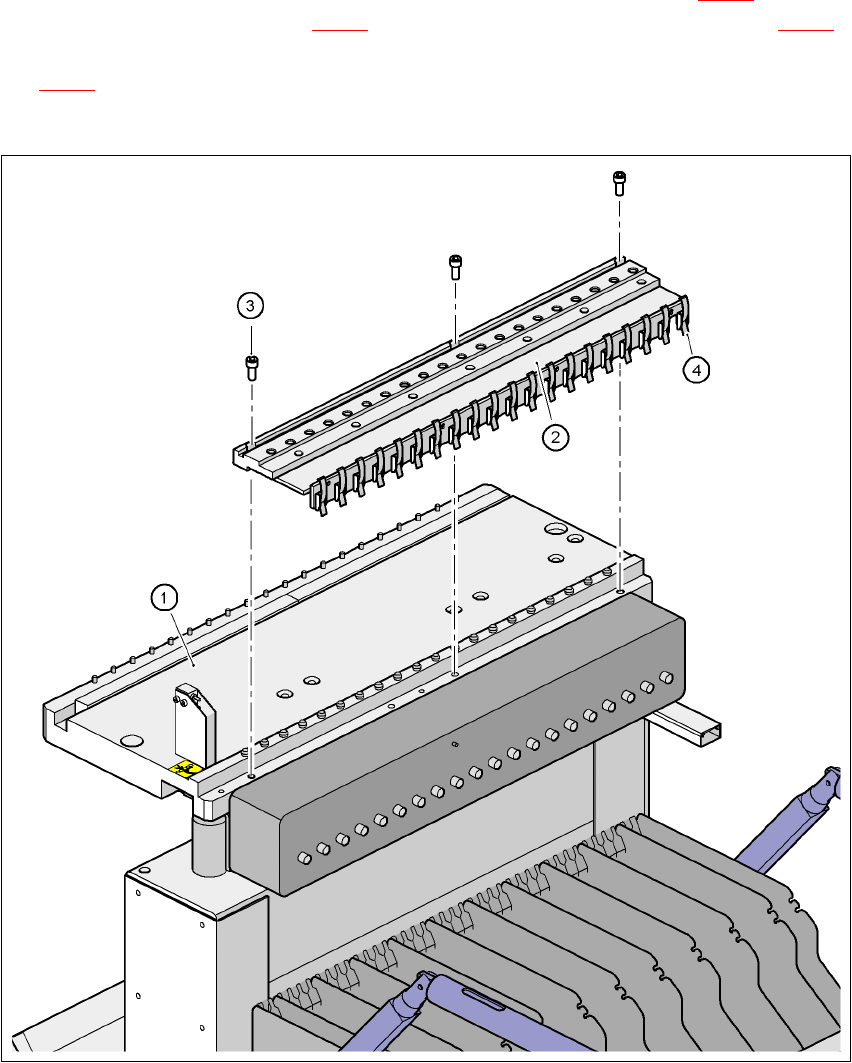

Fig. 6.3 - 3 Staccare l’alimentazione dell’aria compressa per il caricatore bulk-case
(1) Tavolo CO
(2) Staccare l’alimentazione dell’aria compressa per il caricatore bulk-case
(3) Vite DIN 912, M8x20
(4) Morsa d’arresto
6 Preparazione componenti Manuale per l'uso SIPLACE F5 HM
6.3 Carrello CO Versione software SR.408.xx Edizione 03/2006 IT
160
6

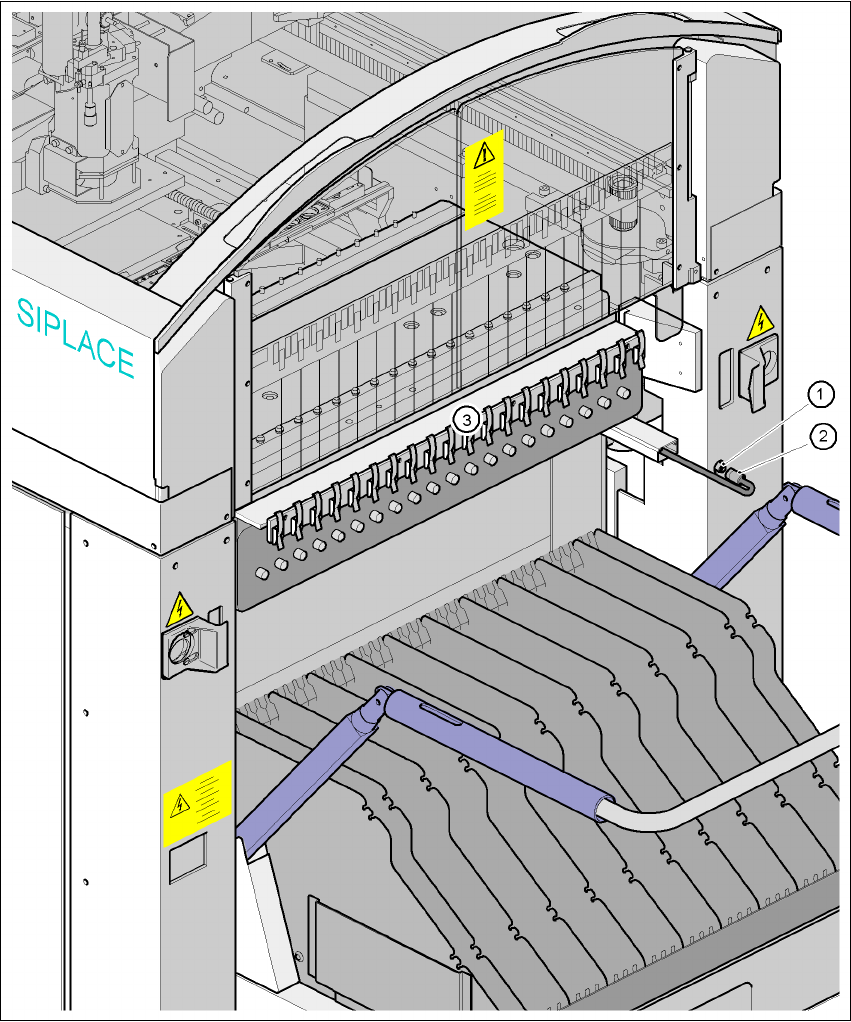

Fig. 6.3 - 4 Collegare l'alimentazione dell'aria compressa per il caricatore bulk-case
6
(1) Spina del connettore dell'aria compressa
(2) Scatola del connettore con tubo d'alimentazione
(3) Distributore dell'aria compressa per il caricatore bulk-case
Manuale per l'uso SIPLACE F5 HM 6 Preparazione componenti
Versione software SR.408.xx Edizione 03/2006 IT 6.3 Carrello CO
161
6.3.4 Supporto del rotolo della cinghia centrale con caricatori di 3 x 8 mm
I caricatori del tipo 3 x 8 mm S trasportano componenti in tre tracce di caricatori fino alla posi-
zione di prelievo. I rotoli della cinghia delle due tracce esterne si trovano tra le lamiere di separa-
zione nel contenitore della cinghia. Il rotolo della cinghia centrale si raggiunge tramite i due rotoli
della cinghia per le tracce esterne.
Per i rulli centrali della cinghia vi servono inoltre in via aggiuntiva:
– 1 piastra dell'adattatore per l'accettazione del portarotoli della cinghia (Pos. 1 nella Fig.
6.3 - 5
) e
– per ogni due caricatori 1 portarotoli della cinghia (Pos. 2 nella Fig. 6.3 - 5
)
La piastra dell'adattatore è fissata al carrello CO con quattro viti cilindriche al carrello CO, i porta-
rotoli della cinghia vengono inseriti nelle aperture quadrate della piastra dell'adattatore.
6
Fig. 6.3 - 5 Supporto del rotolo della cinghia centrale con caricatori di 3 x 8 mm
6
(1) Piastra dell'adattatore
(2) Portarotoli della cinghia
