Manuale per l'uso SIPLACE F5 HM 6 Preparazione componenti
Versione software SR.408.xx Edizione 03/2006 IT 6.3 Carrello CO
161
6.3.4 Supporto del rotolo della cinghia centrale con caricatori di 3 x 8 mm
I caricatori del tipo 3 x 8 mm S trasportano componenti in tre tracce di caricatori fino alla posi-
zione di prelievo. I rotoli della cinghia delle due tracce esterne si trovano tra le lamiere di separa-
zione nel contenitore della cinghia. Il rotolo della cinghia centrale si raggiunge tramite i due rotoli
della cinghia per le tracce esterne.
Per i rulli centrali della cinghia vi servono inoltre in via aggiuntiva:
– 1 piastra dell'adattatore per l'accettazione del portarotoli della cinghia (Pos. 1 nella Fig.
6.3 - 5
) e
– per ogni due caricatori 1 portarotoli della cinghia (Pos. 2 nella Fig. 6.3 - 5
)
La piastra dell'adattatore è fissata al carrello CO con quattro viti cilindriche al carrello CO, i porta-
rotoli della cinghia vengono inseriti nelle aperture quadrate della piastra dell'adattatore.
6

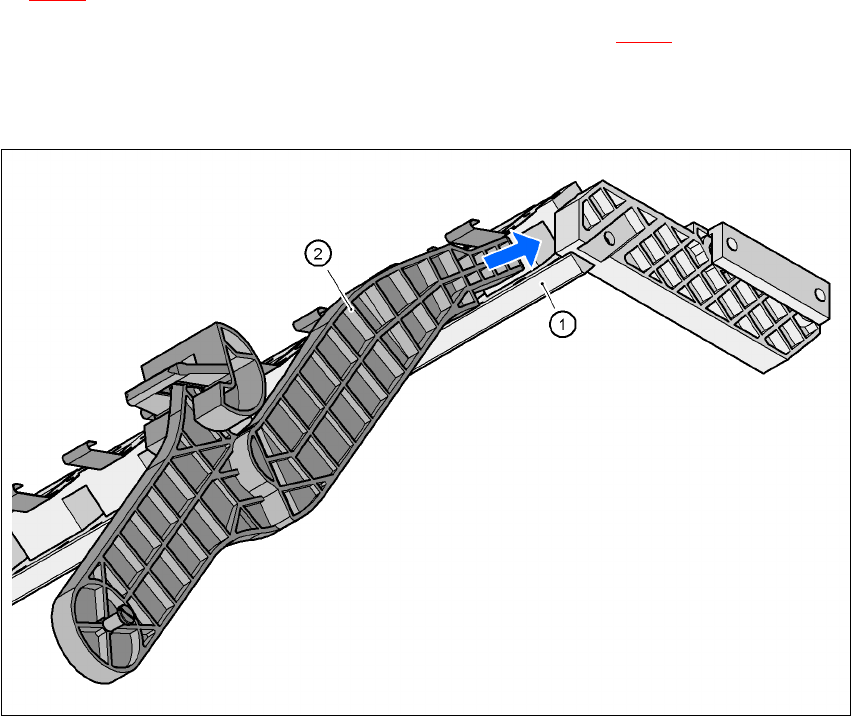

Fig. 6.3 - 5 Supporto del rotolo della cinghia centrale con caricatori di 3 x 8 mm
6
(1) Piastra dell'adattatore
(2) Portarotoli della cinghia
6 Preparazione componenti Manuale per l'uso SIPLACE F5 HM
6.4 Dispositivo di taglio per cinghia vuota Versione software SR.408.xx Edizione 03/2006 IT
162
6.4 Dispositivo di taglio per cinghia vuota
Il dispositivo automatico di montaggio è munito di un dispositivo di taglio della cinghia in ognuno
dei posti dei due carrelli CO. Serve a tagliare i rifiuti della cinghia. I pezzi della cinghia cadono nel
contenitore dei rifiuti del carrello CO
Æ Svuotare giornalmente il contenitore (Pos. 7 nella Fig. 6.3 - 1, pagina 157).
6

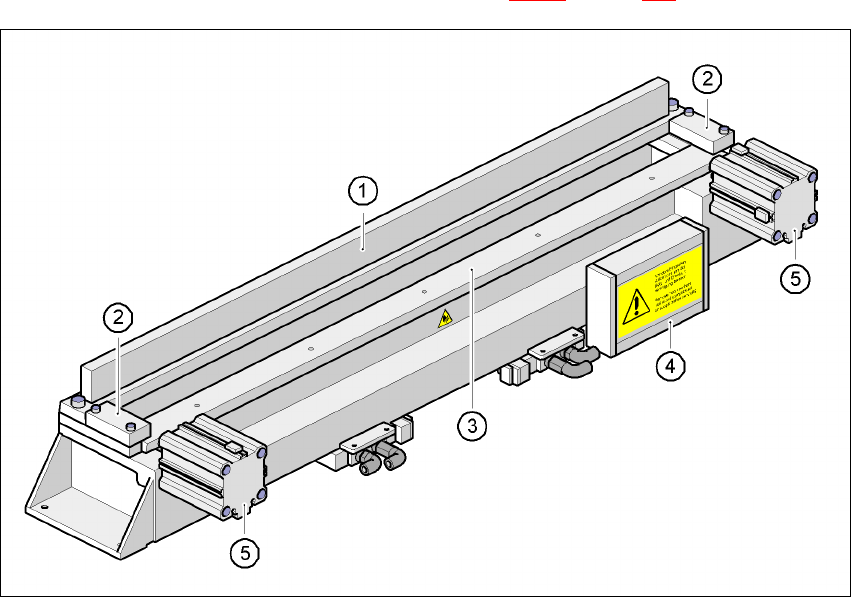

Fig. 6.4 - 1 Dispositivo di taglio per cinghia vuota
6
(1) Coltello da taglio fisso
(2) Dispositivo di tenuta
(3) Coltello da taglio mobile
(4) Sistema elettronico di comando
(5) Cilindro elevatore corto
Manuale per l'uso SIPLACE F5 HM 6 Preparazione componenti
Versione software SR.408.xx Edizione 03/2006 IT 6.5 Scambiatore automatico di vassoi
163
6.5 Scambiatore automatico di vassoi
6.5.1 Indicazioni generali
6

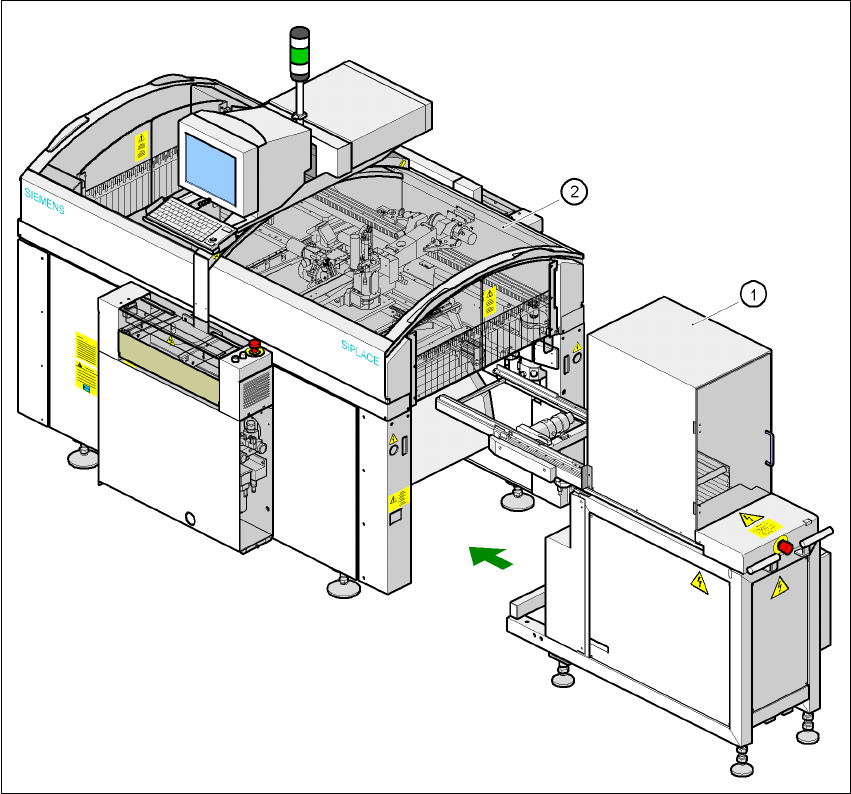

Fig. 6.5 - 1 Scambiatore automatico di vassoi nel SIPLACE F5 HM
6
(1) Scambiatore automatico di vassoi al posto 1
(2) SIPLACE F5 HM
