6.5.4 Inserimento dei supporti vassoio
Si controlla se i supporti dei vassoi sono stati inseriti correttamente.
6

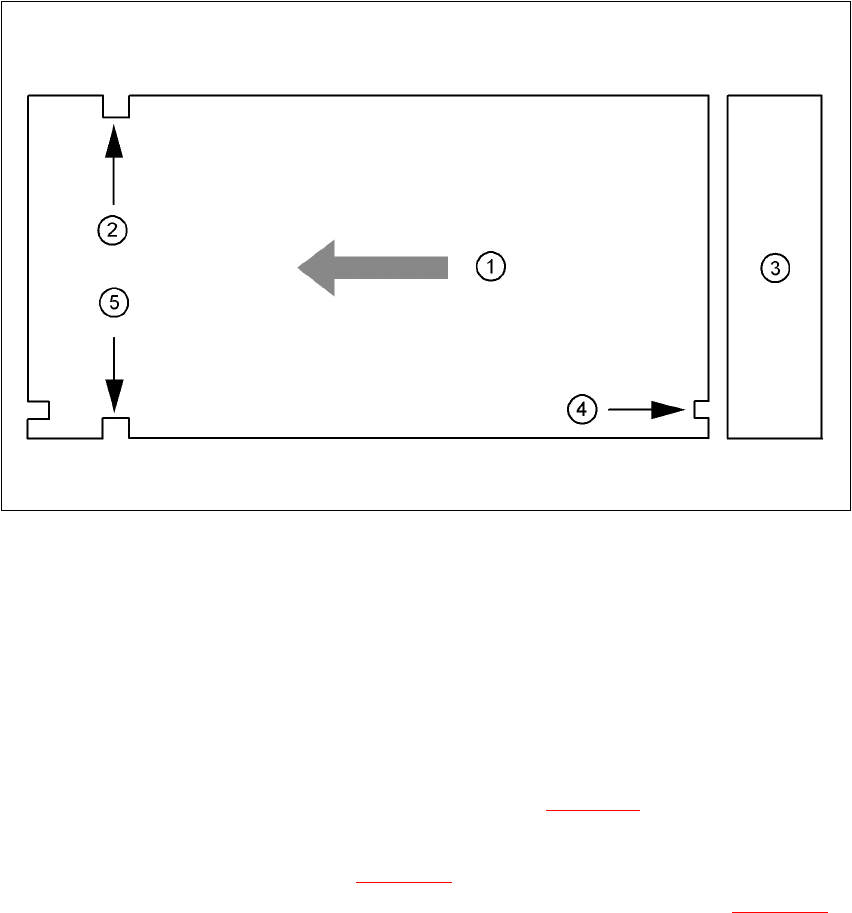

Fig. 6.5 - 4 Posizione del supporto del vassoio-veduta dall'alto
6
(1) Direzione di trasporto
(2) Scanalatura del trascinatore
(3) Accumulatore di vassoi
(4) Scanalatura di controllo
(5) Scanalatura del trascinatore
6
Accertarsi che le scanalature del trascinatore (Pos. 2 e 5 nella Fig. 6.5 - 4) dei supporti dei vassoi
siano rivolti in avanti nella direzione di trasporto.
Le scanalature di controllo (Pos. 4 nella Fig. 6.5 - 4
) dei singoli supporti dei vassoi devono
essere sovrapposte ed essere rivolte verso l'accumulatore dei vassoi (Pos. 3 nella Fig. 6.5 - 4
).
6 Preparazione componenti Manuale per l'uso SIPLACE F5 HM
6.5 Scambiatore automatico di vassoi Versione software SR.408.xx Edizione 03/2006 IT
168
6.5.5 Elementi di visualizzazione e di comando
Sul retro dello scambiatore automatico di vassoi si trovano il tasto d'arresto d'emergenza e
l'interruttore per la commutazione della velocità.
Tasto piano
Esiste la possibilità di ridurre la velocità dei vassoi nel caso che essi abbiano componenti piccoli
che potrebbero cadere dalle loro tasche in caso di spostamento veloce dei vassoi.
Premete il Tasto piano.
Tutti i vassoi verranno spostati ad una velocità più bassa.
Tasto di ARRESTO D'EMERGENZA
Premete il tasto d'arresto d'emergenza. L'alimentazione della corrente verrà interrotta e tutto
l'impianto si fermerà.
6

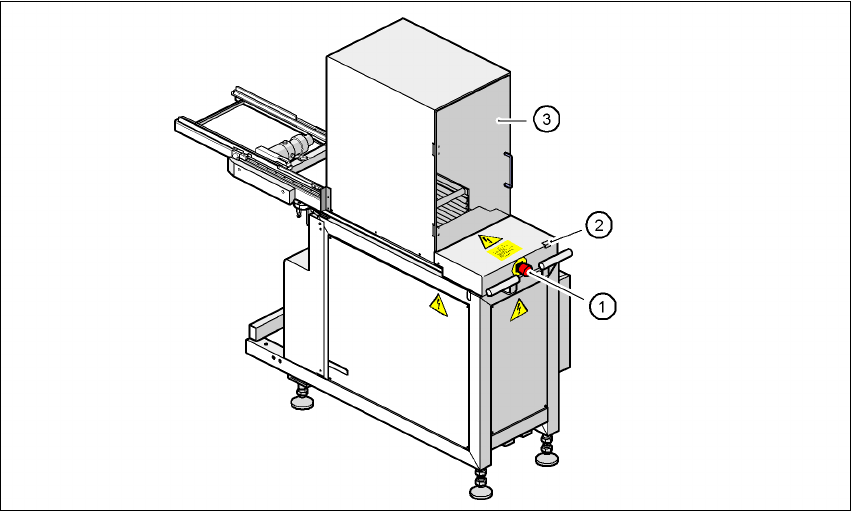

Fig. 6.5 - 5 SAV - Elementi di comando
6
(1) Tasto di ARRESTO D'EMERGENZA
(2) Tasto piano
(3) Porta di protezione
Manuale per l'uso SIPLACE F5 HM 6 Preparazione componenti
Versione software SR.408.xx Edizione 03/2006 IT 6.5 Scambiatore automatico di vassoi
169
6.5.6 Dispositivi di sicurezza
Tasto di ARRESTO D'EMERGENZA
L'intero impianto, ovvero il SIPLACE F5 HM e lo scambiatore automatico di vassoi si arrestano
subito.
Potrete poi continuare o interrompere il montaggio. Fate attenzione ai circuiti stampati eventual-
mente non montati.
Porta di protezione
Se si apriranno i portelli di protezione, verrà tolta la tensione allo scambiatore automatico di vas-
soi e si interromperà il funzionamento dello scambiatore automatico di vassoi. Alla chiusura dei
portelli di protezione lo scambiatore automatico di vassoi continuerà nuovamente a funzionare.
ATTENZIONE 6
Non aprire le porte di protezione dello scambiatore automatico di vassoi mentre un componente
viene prelevato dallo SAV. 6
6.5.7 Installazione dello scambiatore automatico di vassoi
Æ Prima d'inserire lo scambiatore automatico di vassoi nel dispositivo automatico, estrarre la
parte superiore della videocamera Fine-Pitch.
ATTENZIONE PERICOLO DI ROVESCIAMENTO! 6
IL SAV si muove su ruote che sono però adatte solo a percorsi di trasporto brevi, ovvero ad ag-
ganciare e sganciare il dispositivo automatico. Per i tratti di trasporto più lunghi usare un carrello
elevatore adatto a causa del pericolo di rovesciamento (articolo no. 00123141-01). 6
Æ Spingere attentamente lo SAV nel Posto 1 della macchina. Le spine di collegamento del SAV
dovranno trovarsi sopra alle scanalature di collegamento del SIPLACE F5 HM.
Æ Controllate le misure (87 +/- 0,5 mm), dell'angolo inferiore del supporto dei vassoi rispetto
all'angolo superiore del tavolo CO (vedi Fig. 6.5 - 6
)
