Manuale per l'uso SIPLACE F5 HM 6 Preparazione componenti Versione software SR.408.xx Edizione 03/2006 IT 6.5 Scambiatore automatico di vassoi 171 6.5.8 Dati tecnic i 6 6 Scambia tore automat ico di vas soi Lunghe z…
6 Preparazione componenti Manuale per l'uso SIPLACE F5 HM
6.5 Scambiatore automatico di vassoi Versione software SR.408.xx Edizione 03/2006 IT
170
6

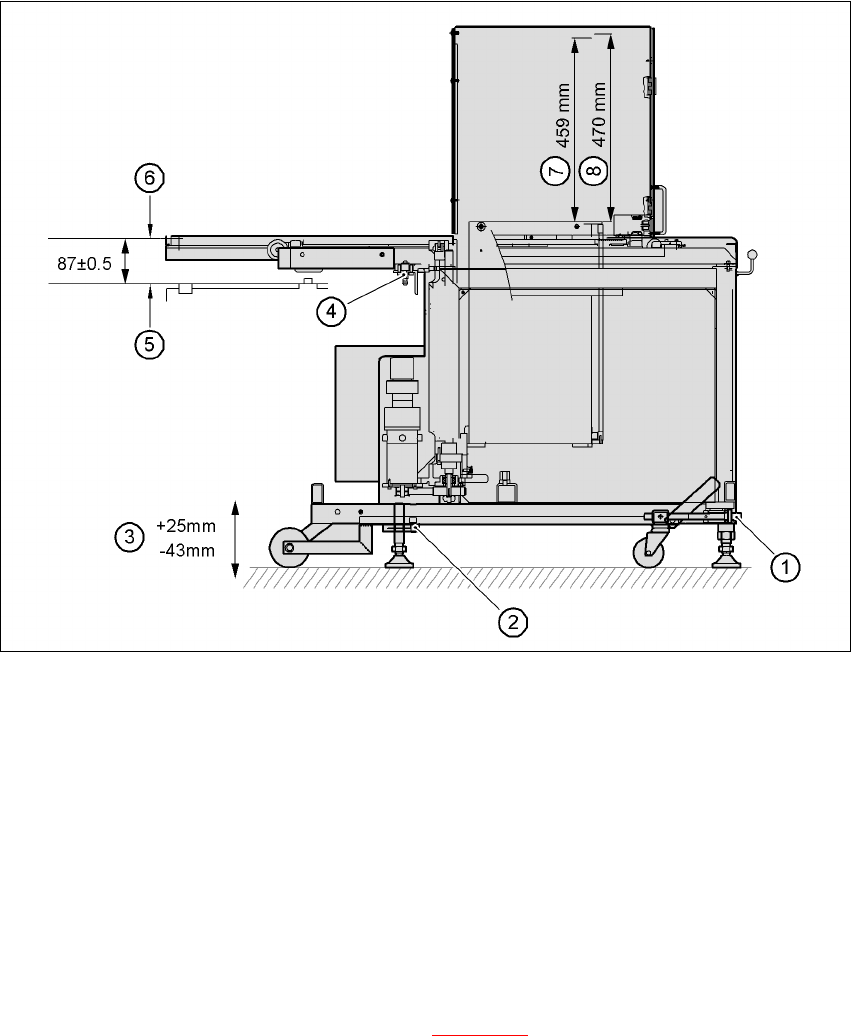

Fig. 6.5 - 6 Raddrizzare il SAV
(1) Con chiave per viti ad esagono cavo AUF(SU)/AB(GIU)
(2) Vite di arresto
(3) Sollevamento
(4) Spina di collegamento
(5) Angolo superiore del listello magnetico del tavolo CO
(6) Angolo inferiore supporto vassoio
(7) Sollevamento nominale (459 mm)
(8) Posizione di riempimento di 470 mm
6
Æ Allentate i morsetti di fissaggio dei piedi (vedi Fig. 6.5 - 6) e fate ruotare verso il basso il SAV
con una vite a sfere per viti ad esagono cavo di 10 mm fino a fare inserire la spina di collega-
mento fino al punto di arresto. Si dovrà poi raddrizzare il SAV con una livella a bolla d'aria per
macchine inserita nello SAV.
Æ Fissate bene le viti di arresto e controllate ancora una volta la livella a bolla d'aria della mac-
china.
Æ Reinserite la parte superiore della videocamera nel modulo Vision CO.
Manuale per l'uso SIPLACE F5 HM 6 Preparazione componenti
Versione software SR.408.xx Edizione 03/2006 IT 6.5 Scambiatore automatico di vassoi
171
6.5.8 Dati tecnici
6
6
Scambiatore automatico di vassoi
Lunghezza Circa 1475 mm
Larghezza Circa 620 mm
Altezza Circa 1355 mm
Peso Circa 240 kg
Sollevamento verticale 470 mm
Sollevamento orizzontale 730 mm
Suddivisione 17 mm
Contenuto dell'accumulatore 28 supporto vassoio per il sostegno di vassoi
Supporto vassoio 260 x 360 mm²
Accumulazione di peso mass. 50 kg
Carico del fondo < 25 N/cm²
Dimensioni max. caricatore 240 x 340 mm²
Altezza caricatore 15 mm incluso il componente
Numero max. dei tipi CO 200 per scambiatore automatico di vassoi
Tempo di scambio (vassoio/vassoio) ≤ 3 sec.
