Sui singoli vassoi dello scambiatore di pipette si trova una fiducial di posizione per il riconosci-
mento della posizione. I posti dei vassoi nello scambiatore di pipette sono contrassegnati con i
numeri che vanno da 1 a 5. I garage delle pipette nei vassoi sono numerati da 1 a 6 (vedi la Fig.
7.2 - 2
).
ISTRUZIONE 7
A seguito di colloquio con SIEMENS A&D si possono realizzare caricatori speciali che verranno
contrassegnati in modo speciale. 7
Prelievo di una pipetta
– L’asse Z della testa Collect&Place si sposta in basso.
– La lastra di bloccaggio (Pos. 2 della Fig. 7.2 - 2
) si apre e libera le pipette.
– La pipetta viene accettata dal cannotto della testa Collect&Place.
– L’asse Z si sposta in alto.
Deposito di una pipetta
– La lastra di bloccaggio (Pos. 2 della Fig. 7.2 - 2) si apre e libera le pipette.
– L’asse Z della testa Collect&Place si sposta in basso e deposita la pipetta.
– La lastra di bloccaggio si chiude.
– L’asse Z si sposta in alto.
Scarto delle pipette difettose
– Nella posizione di scarto (Pos. 4 e 5 della Fig. 7.2 - 1) l’asse Z della testa Collect&Place si spo-
sta di 14 mm verso il basso e trasporta così la pipetta difettosa nel foro del dispositivo di scarto.
– L’asse Z si sposta nuovamente in alto e la pipetta viene estratta dal cannotto con i fili per molle.
– La pipetta cade nel contenitore del canale della cinghia vuota (Pos. 6 della Fig. 7.2 - 1
).
Manuale per l'uso SIPLACE F5 HM 7 Opzioni
Versione software SR.408.xx Edizione 03/2006 IT 7.2 Scambiatore di pipette per la testa Collect&Place da 6 segmenti
183
7.2.4 Indicazioni per l’uso
Æ Riempire un caricatore per la prima volta con un determinato tipo di pipette e contrassegnarlo
con un adesivo.
ISTRUZIONE 7
Riempire i caricatori fuori dalla macchina e scambiare sempre solo caricatori completi. 7
Æ Aprire la lastra di bloccaggio ed inserire le pipette nei rispettivi garage.
Æ Chiudere la lastra di bloccaggio, in modo che le pipette non possano cadere dai vassoi.
ATTENZIONE 7
Si possono riempire i vassoi solo se tutte le pipette che si trovano nella testa Collect&Place
sono state reinserite nei rispettivi vassoi. 7
Æ La programmazione dello scambiatore di pipette è descritta nelle istruzioni d'uso di SIPLACE
Pro.
ISTRUZIONE 7
Æ Accertarsi che i componenti non cadano sui vassoi per evitare che si blocchi la lastra di bloc-
caggio.
Æ Evitare anche che componenti cadano su posti liberi di caricatori. I componenti sono attaccati
alla barra magnetica. Caricatori non poggiati correttamente sul tavolo CO possono causare
interruzioni dell’esercizio. Pulire quindi regolarmente i caricatori ed i posti liberi.
7 Opzioni Manuale per l'uso SIPLACE F5 HM
7.2 Scambiatore di pipette per la testa Collect&Place da 6 segmenti Versione software SR.408.xx Edizione 03/2006 IT
184
7.2.5 Svuotare il contenitore degli scarti
La capacità del contenitore degli scarti è di circa 50 pipette della famiglia 9xx e ca. 5 pipette della
famiglia 8.xx. Per evitare gusti del processo di montaggio, si deve svuotare regolarmente il con-
tenitore degli scarti.

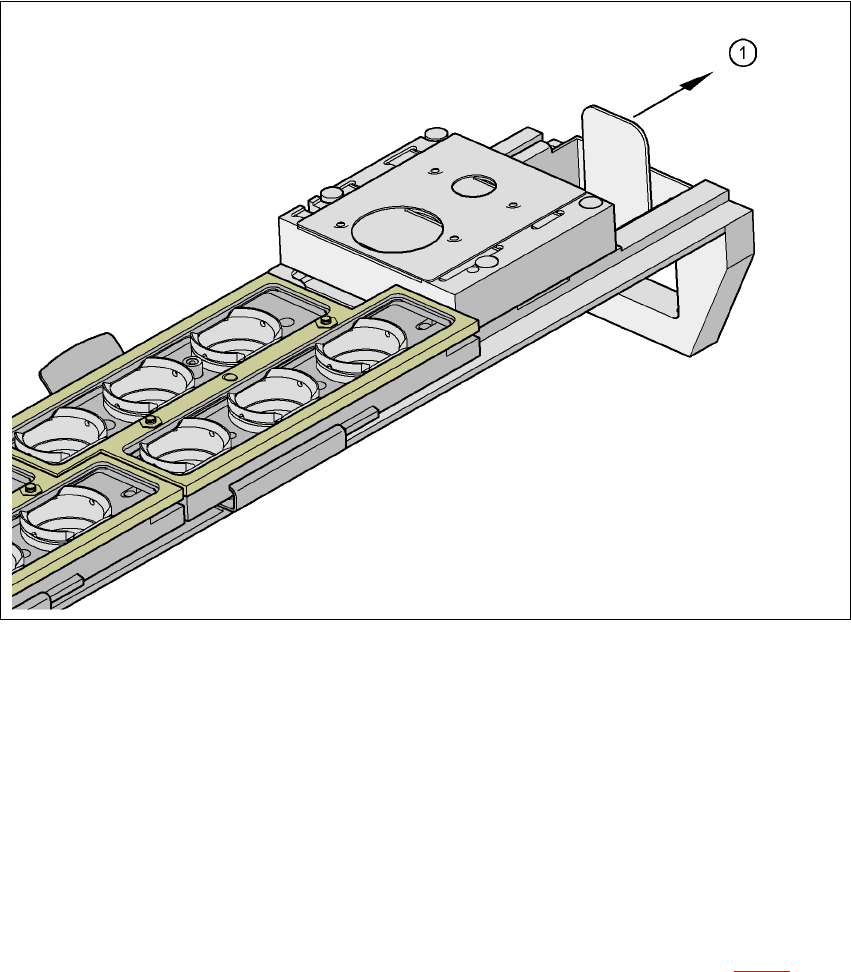

Fig. 7.2 - 3 Svuotare il contenitore degli scarti
(1) Eliminare il contenitore degli scarti
Æ Estrarre il contenitore degli scarti dal supporto seguendo la direzione della freccia e sollevarlo
dal supporto.
Æ Per reinserire il contenitore degli scarti, rispingerlo nel supporto.
7.2.6 Sostituzione del vassoio
Æ Per staccare il vassoio, premere lateralmente il gancio a molla (Pos. 1 nella Fig. 7.2 - 4) e sol-
levare il vassoio dal supporto.
