Manuale per l'uso SIPLACE F5 HM 7 Opzioni
Versione software SR.408.xx Edizione 03/2006 IT 7.5 Centraggio substrato ceramica
195
7.5.4 Forma di fiducial consigliata per i substrati di ceramica
Nei substrati di ceramica, il contrasto tra il materiale portante e lo strato della pista è general-
mente molto ridotto. Per questo motivo, per selezionare le fiducial di scheda si devono osservare
determinati criteri per quel che riguarda la forma e la struttura della fiducial. Qui a seguito vi
diamo alcuni consigli relativi alla forma ed alla struttura della fiducial.
7.5.4.1 Forma della fiducial
Si propone un rettangolo o quadrato con una lunghezza del bordo di > 1 mm, con uno spazio
libero di > 0,5 mm.
7

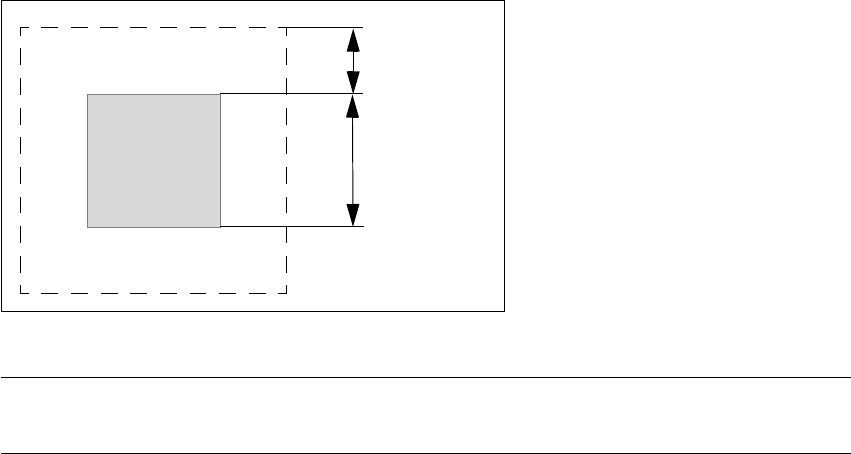

Fig. 7.5 - 2 Forma di fiducial consigliata
ISTRUZIONE
Le croci semplici sono anch’esse adatte, ma richiedono tuttavia più spazio. 7
0,5 mm
1,0 mm
7 Opzioni Manuale per l'uso SIPLACE F5 HM
7.5 Centraggio substrato ceramica Versione software SR.408.xx Edizione 03/2006 IT
196
7.5.4.2 Struttura fiducial
7
7
7
Proposta 1
Struttura fiducial Pasta di resistenza nera come sfondo. Premuta sopra pasta conduttrice
come fiducial.
Consiglio Sfondo su tutti i lati 0,75 mm maggiore della fiducial.
Tipo d’illuminazione Luce normale
Vantaggio Buon contrasto, buona definizione
Riferimento Strato della pista
Analisi Questa combinazione offre i risultati migliori. Molto consigliabile.
Proposta 2
Struttura fiducial Fiducial del materiale della pista, p.es. 6119 e sovrastampata con vetro da
passivazione 4330.
Tipo d’illuminazione Luce obliqua
Vantaggio Senza ulteriori fasi di lavoro
Riferimento Strato della pista
Analisi Le fiducial sono meno definite rispetto alla proposta 1. Consigliabile.
Proposta 3
Struttura fiducial Fiducial come strato della pista con ceramica libera sullo sfondo
Tipo d’illuminazione Luce obliqua o normale (secondo il tipo di pasta)
Vantaggio Senza ulteriori fasi di lavoro
Riferimento Strato della pista
Nota Le fiducial sono meno definite rispetto alla proposta 2.
La rappresentazione della fiducial dipende dallo spazio libero che la
circonda. Sarà eventualmente necessario insegnare extra ogni circuito.
Analisi Consigliabile condizionatamente.
Manuale per l'uso SIPLACE F5 HM 7 Opzioni
Versione software SR.408.xx Edizione 03/2006 IT 7.6 Videocamera CS multicolor (tipo 18)
197
7.6 Videocamera CS multicolor (tipo 18)
7.6.1 Indicazioni generali
Invece della videocamera CS del sottoportale è possibile installare come opzione una videoca-
mera CS multicolor. Con la videocamera CS multicolor sono a disposizione quattro tipi d'illumina-
zione selezionabili. In questo modo si può aumentare notevolmente il riconoscimento della fiducial
ed aumentare quindi la precisione di centraggio.
7

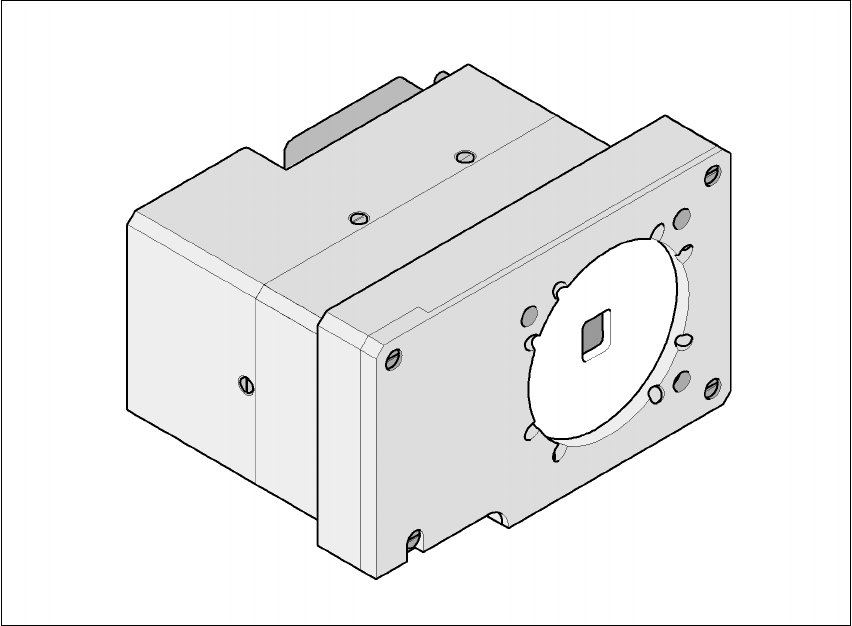

Fig. 7.6 - 1 Videocamera multicolor CS
7.6.2 Tipi d’illuminazione della videocamera multicolor CS
Nella videocamera CS multicolor si possono selezionare i seguenti tipi d'illuminazione:
– Illuminazione standard
Con questa combinazione d'illuminazione bianca ed infrarossi è possibile riconoscere una va-
sta gamma di fiducial. Variando l'illuminazione si può migliorare il contrasto dell'immagine ed
ottimizzare quindi il centraggio di diverse fiducial.
– Illuminazione bianca
Questo tipo d'illuminazione viene usato per circuiti stampati standard con fiducial di stagno.
