7.9.3 Indicazioni di sicurezza
Il sensore funziona con un laser semiconduttore dalla lunghezza d'onda di 670 nm (visibile/rosso).
La potenza d'uscita ottica massima è ≤ 1 mW.
Il sensore è classificato nella classe di laser 2.
– Durante il funzionamento del sensore, rispettare assolutamente le relative norme in confor-
mità alla VDE 0837 sulla "Sicurezza delle radiazioni dei dispositivi laser" e la norma di pre-
venzione degli infortuni vigente in Germania "Radiazioni laser" (VBG 93).
– Rispettare inoltre la normativa di prevenzione degli infortuni del proprio paese!
Come misura preventiva, il funzionamento del laser deve essere segnalato con un segnale d'av-
vertimento ottico o acustico.
Nel lato anteriore e posteriore della carcassa del sensore sono collocati i seguenti cartelli d'avver-
tenza:
7
Fig. 7.9 - 2 Contrassegno di classe laser 2 per il sensore
Il funzionamento del laser è visualizzato da un LED (vedi la sezione 7.9.4.2).
Nonostante la potenza bassa, occorre evitare assolutamente di guardare direttamente nel raggio
laser. Dato che il raggio è visibile, la protezione degli occhi è data dal riflesso naturale della pal-
pebra.
AVVERTENZA 7
La carcassa del sensore ottico può essere aperta solo dal personale autorizzato.
Per la riparazione e l'assistenza, inviare i sensori in ogni caso a SIEMENS A&D.
7
7
Raggi laser
NON FISSARE IL RAGGIO LASER
CLASSE DI LASER 2
P ≤ 1 mW λ = 670 nm
Manuale per l'uso SIPLACE F5 HM 7 Opzioni
Versione software SR.408.xx Edizione 03/2006 IT 7.9 Modulo laser di coplanarità
207
7.9.4 Indicazioni generali
7.9.4.1 Unità d’analisi
Il modulo laser di coplanarità è formato da due componenti, l’unità d’analisi con la parte di
comando ed il modulo laser. L'unità d'analisi si trova nell’innesto di comando (vedi Fig. 7.9 - 3
).
Tre LED verdi nel lato anteriore dell’unità di analisi indicano lo stato d’esercizio:
Con il tasto RESET si può inizializzare il modulo laser di coplanarità.
7.9.4.2 Modulo laser
Il modulo laser è fissato ad una ghiera supporto sul lato destro della macchina (vedi Fig. 7.9 - 4).
Due LED rosse ed una verde segnalano lo stato d’esercizio del modulo laser:
LED (vedi 7.9 - 3
) acceso spento
1 verde Tensione d'esercizio 5V Manca tensione
2 verde Tensione d'esercizio 12V Manca tensione
3 verde Modulo laser in funzione Modulo laser spento
LED (vedi Fig. 7.9 - 4) acceso spento
4 rosso OUT OF RANGE
(fuori dall’intervallo di misura)
–
5 rosso POOR TARGET
(caratteristiche di riflessione scarse del CO)
–
6 verde Modulo laser in funzione Modulo laser spento
7 Opzioni Manuale per l'uso SIPLACE F5 HM
7.9 Modulo laser di coplanarità Versione software SR.408.xx Edizione 03/2006 IT
208

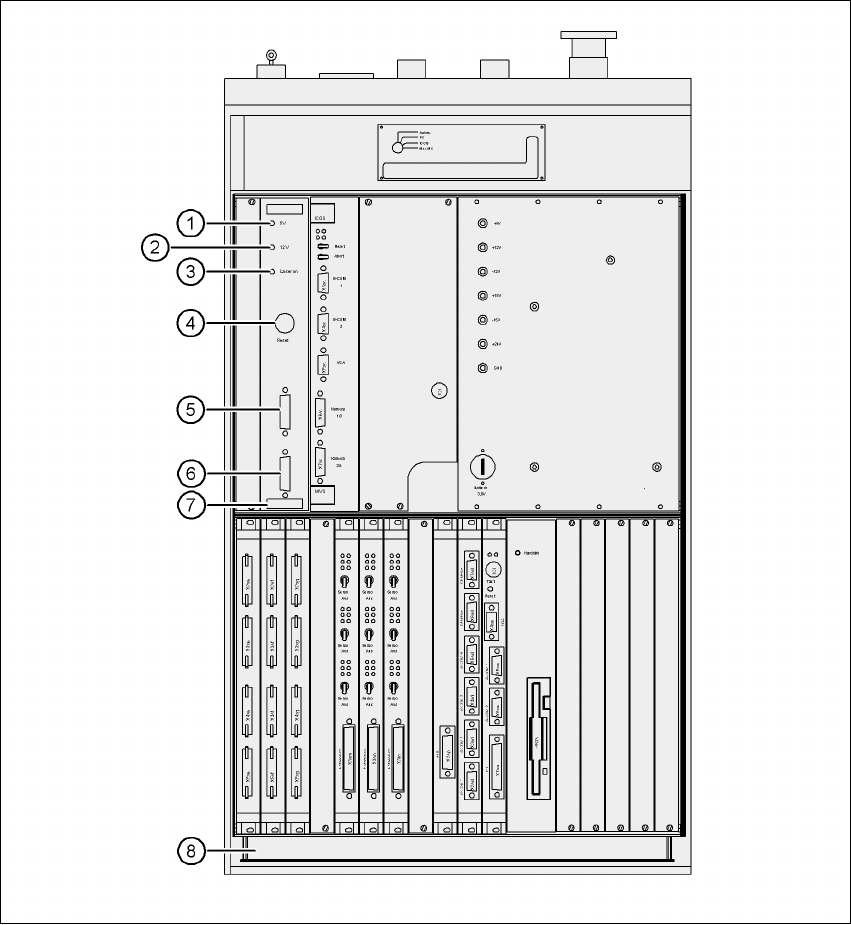

Fig. 7.9 - 3 Modulo laser di coplanarità - Unità d’analisi
(1) LED verde: Tensione d'esercizio 5V
(2) LED verde: Tensione d'esercizio 12V
(3) LED verde: Modulo laser acceso
(4) Tasto RESET
(5) Spina SUB-D a 9 punte, COM2: per il macchine controller
(6) Spina SUB-D a 15 punte: per il modulo laser
(7) Unità di analisi con parte di controllo
(8) Innesto di comando
