7 Opzioni Manuale per l'uso SIPLACE F5 HM 7.10 Videocamera DC A Versione software SR.408.xx E dizione 03/2006 IT 210 7.10 Videocamera DCA 7.10. 1 S truttura Fig. 7.10 - 1 Videocamera DCA 7 (1) Videocamera DCA , otti…
Manuale per l'uso SIPLACE F5 HM 7 Opzioni
Versione software SR.408.xx Edizione 03/2006 IT 7.9 Modulo laser di coplanarità
209

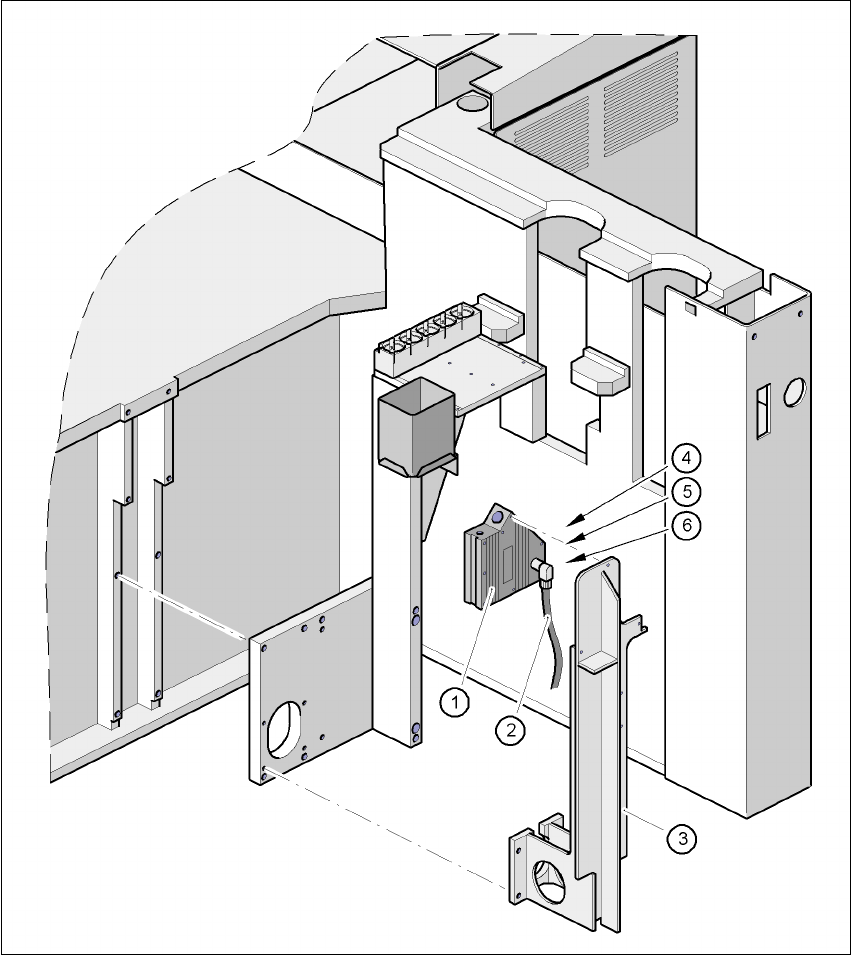

Fig. 7.9 - 4 Modulo di coplanarità
(1) Modulo laser
(2) Cavo d’allacciamento
(3) Ghiera supporto
(4) LED rossa: OUT OF RANGE
(5) LED rossa: POOR TARGET
(6) LED verde: LASER ON
7 Opzioni Manuale per l'uso SIPLACE F5 HM
7.10 Videocamera DCA Versione software SR.408.xx Edizione 03/2006 IT
210
7.10 Videocamera DCA
7.10.1 Struttura

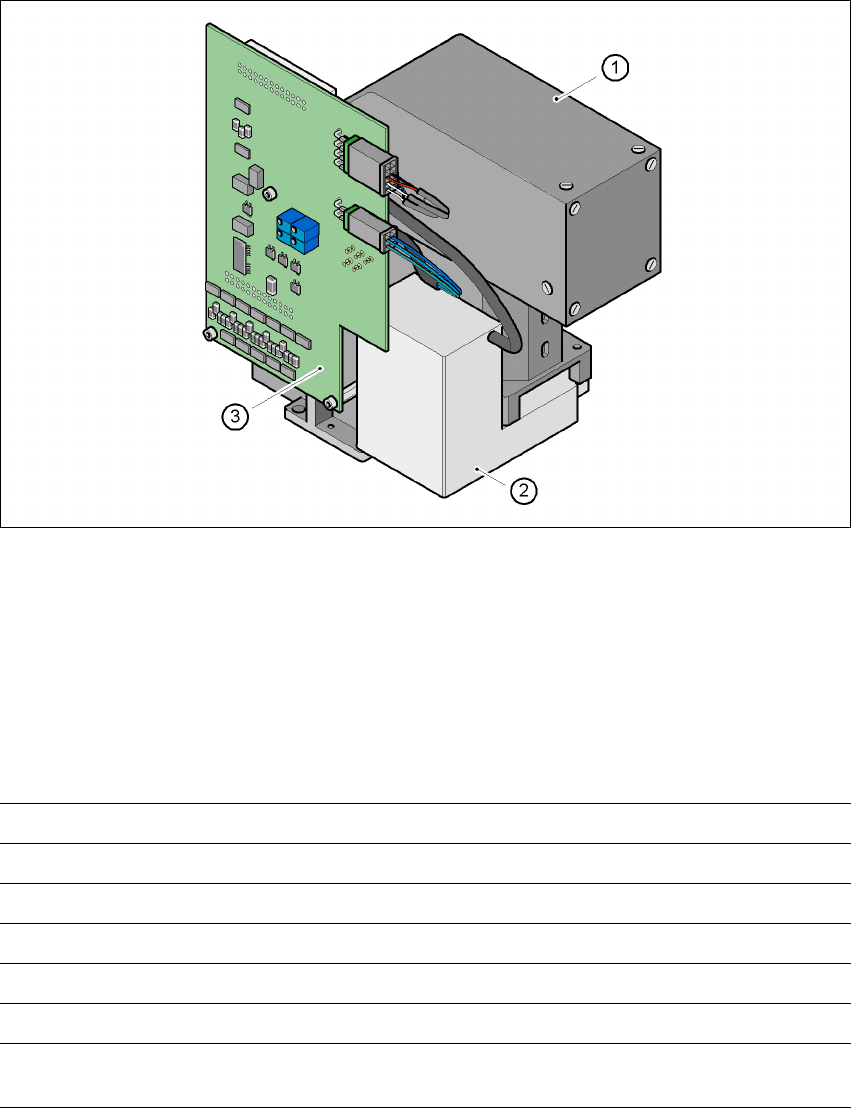

Fig. 7.10 - 1 Videocamera DCA
7
(1) Videocamera DCA, ottica ed illuminazione
(2) Amplificatore videocamera
(3) Comandi dell'illuminazione
7.10.2 Dati tecnici - videocamera DCA
7
7
Misure CO 0,6 x 0,3 mm² fino a 13 x 13 mm²
Gamma CO 0201 a 13 x 13 mm² Flip-Chips, Bare Die
Reticolo min. piedini 0,4 mm
Reticolo bump min. 0,2 mm
Diametro min. Ball-/Bump 0,11 mm
Campo visivo 15,6 x 15,6 mm²
Tipo d’illuminazione Illuminazione dall'alto
(quattro piani programmabili a piacere)
Manuale per l'uso SIPLACE F5 HM 7 Opzioni
Versione software SR.408.xx Edizione 03/2006 IT 7.10 Videocamera DCA
211
7.10.3 Struttura della testa Collect&Place da 6 segmenti con videocamera DCA
7

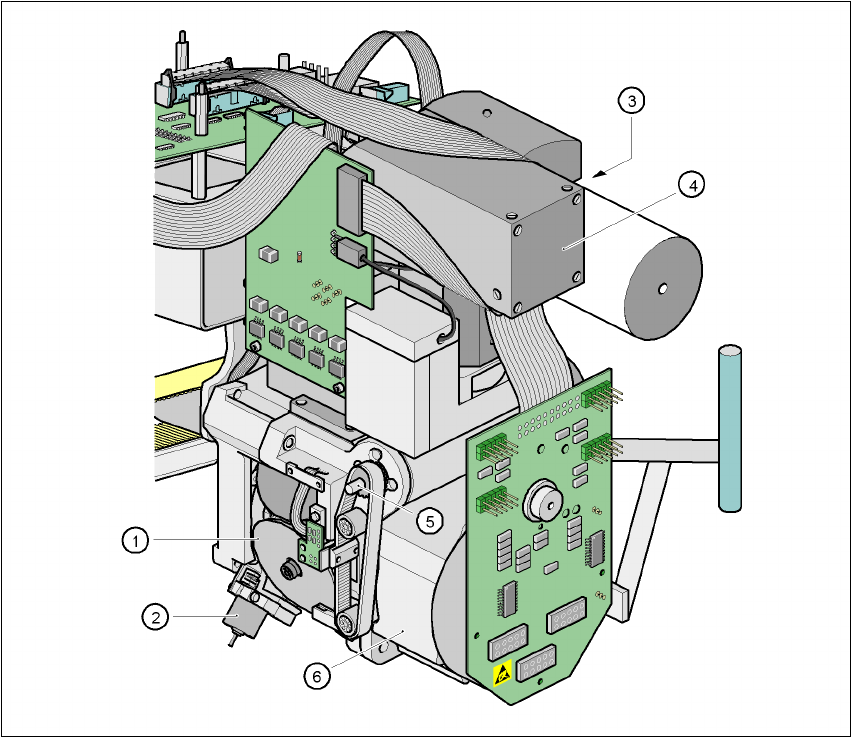

Fig. 7.10 - 2 Struttura della testa Collect&Place da 6 segmenti con videocamera DCA
7
(1) Stella con 6 bussole
(2) Motore, azionatore della valvola 'Scarto'
(3) Stazione di rotazione
(4) Modulo Vision DCA
(5) Trasmissioni asse Z
(6) Motore stella
