Manuale per l'uso SIPLACE F5 HM
2 Sicurezza d’esercizio Versione software SR.408.xx
2.6 Tensioni residue nel servoinnesto e tempi di scarica Edizione 03/2006 IT
58
2.6.1 Tensioni d'esercizio, tensioni residue e tempi di scarica dopo avere premuto
il tasto d'ARRESTO D'EMERGENZA
2
2.6.2 Tensioni residue e tempi di scarica dopo lo spegnimento dell'interruttore
principale
2
ATTENZIONE
Per evitare la perdita di dati, spegnete il dispositivo automatico - eccettuati i casi d’emergenza -
solo in base ai seguenti criteri:
– dopo che il dispositivo automatico ha terminato il trasferimento dei dati di macchina, di allesti-
mento e di scheda.
– Il dispositivo automatico ha terminato la lavorazione del CS.
– Il dispositivo automatico ha terminato la fase di accensione.
– Il sistema operativo Windows XP è stato disattivato correttamente. 2
Presa di misura 00X
misurata con 007 (GND)
Tensione ad
esercizio normale
Tensione residua
all'ARRESTO
D'EMERGENZA
Tempi di scarica
dei condensatori
elettroliti. a 12 V CC
001 100 V CC 10 V CC < 2 sec.
002 30 V CC 30 V CC –
003 30 V CC < 12 V CC < 2 sec.
004 24 V CC 24 V CC –
005 12 V CC 12 V CC –
006 5 V CC 5 V CC –
008 100 V CC 10 V CC < 2 sec.
009 155 V CC 10 V CC < 1 sec.
Tab. 2.6 - 1 Tensioni d'esercizio, tensioni residue e tempi di scarica dopo avere premuto il tasto
d'ARRESTO D'EMERGENZA
Presa di misura 00X
misurata con 007 (GND)
Tensione residua con l’interrut-
tore principale spento
Tempi di scarica dei conden-
satori elettroliti. a 12 V CC
001 < 12 V CC < 2 sec.
002 < 12 V CC < 2 sec.
003 < 12 V CC < 2 sec.
004 0 V CC –
005 0 V CC –
006 0 V CC –
008 < 12 V CC < 2 sec.
009 < 12 V CC < 1 sec.
Tab. 2.6 - 2 Tensioni residue e tempi di scarica dopo lo spegnimento dell'interruttore principale
Manuale per l'uso SIPLACE F5 HM
Versione software SR.408.xx 2 Sicurezza d’esercizio
Edizione 03/2006 IT 2.7 Blocco dell'alimentazione dell'aria compressa e diminuzione della pressione
59
2.7 Blocco dell'alimentazione dell'aria compressa e
diminuzione della pressione
2

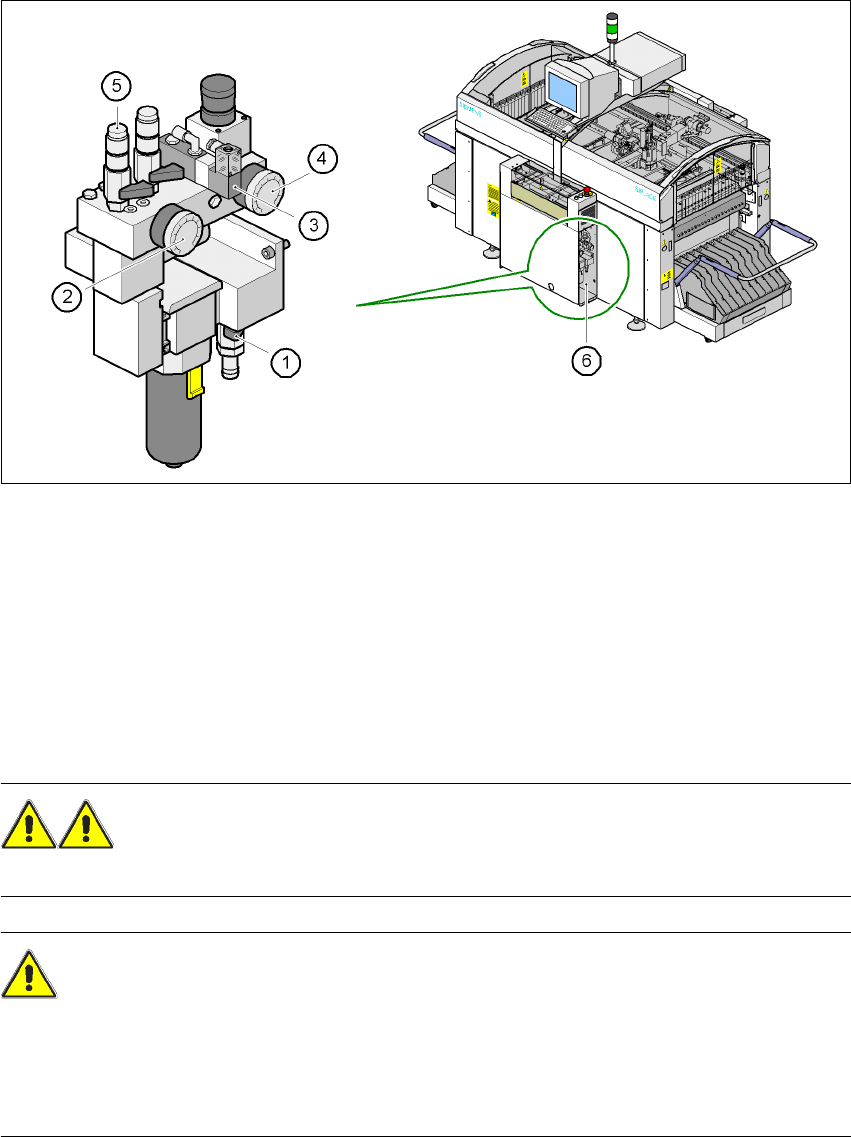

Fig. 2.7 - 1 Unità dell'aria compressa nel dispositivo automatico
AVVERTENZA
Non staccare mai condutture dell'aria compressa che si trovano sotto pressione. 2
ATTENZIONE 2
Se la macchina è accesa, si può interrompere l'alimentazione dell'aria compressa con il rubinetto
di chiusura per un massimo di 30 minuti. Se è necessario un intervallo di tempo maggiore per le
operazioni di manutenzione o di assistenza del sistema pneumatico, si deve spegnere il disposi-
tivo automatico con l'interruttore principale e staccarlo dall'alimentazione dell'aria compressa. 2
(1) Leva del rubinetto di bloccaggio
(2) Manometro della pressione d'esercizio
(3) Valvola magnetica per la disaerazione dei dispositivi di taglio della cinghia durante
l'ARRESTO D'EMERGENZA
(4) Manometro della pressione d’esercizio dello stopper
(5) Alimentazione dell'aria compressa, portale 1
(6) Posizione dell’unità ad aria compressa
Manuale per l'uso SIPLACE F5 HM
2 Sicurezza d’esercizio Versione software SR.408.xx
2.7 Blocco dell'alimentazione dell'aria compressa e diminuzione della pressione Edizione 03/2006 IT
60
La pressione d'esercizio dell'aria compressa è fissata a 0,52 MPa (5,2 bar). Può variare tra i valori
0,51 MPa (5,1 bar) e 0,53 MPa (5,3 bar). La Pos. 6 della Fig. 2.7 - 1
mostra la posizione dell'unità
dell'aria compressa. Si può interrompere l'alimentazione dell'aria compressa del dispositivo auto-
matico con il rubinetto di chiusura (Pos. 1 della Fig. 2.7 - 1
). 2
– Estraete la lastra di protezione.
– Fate ruotare la leva del rubinetto di chiusura (pos. 1 nella Fig. 2.7 - 1
) dalla posizione verticale
a quella orizzontale.
– Osservare il manometro della pressione d'esercizio (Pos. 2 Fig. 2.7 - 1
) ed il manometro
dell'alimentazione dell'aria compressa dello stopper (Pos. 4 nella Fig. 2.7 - 1
). Se il dispositivo
automatico è acceso, la pressione diminuisce entro 1 minuto fino a 0 bar.
