3 Da ti tec nic i Manuale per l'uso S IPLACE F5 H M 3.6 Misure e peso del dispositivo automat ic o Versione software SR.408.xx E dizione 03/2006 IT 80 3.6.5 Misure del dis positivo automatico con S A V e carrello CO…
Manuale per l'uso SIPLACE F5 HM 3 Dati tecnici
Versione software SR.408.xx Edizione 03/2006 IT 3.6 Misure e peso del dispositivo automatico
79
3.6.4 Raggio di manovra del carrello CO
3
Fig. 3.6 - 3 Raggio di manovra del carrello CO in millimetri
3 Dati tecnici Manuale per l'uso SIPLACE F5 HM
3.6 Misure e peso del dispositivo automatico Versione software SR.408.xx Edizione 03/2006 IT
80
3.6.5 Misure del dispositivo automatico con SAV e carrello CO
3

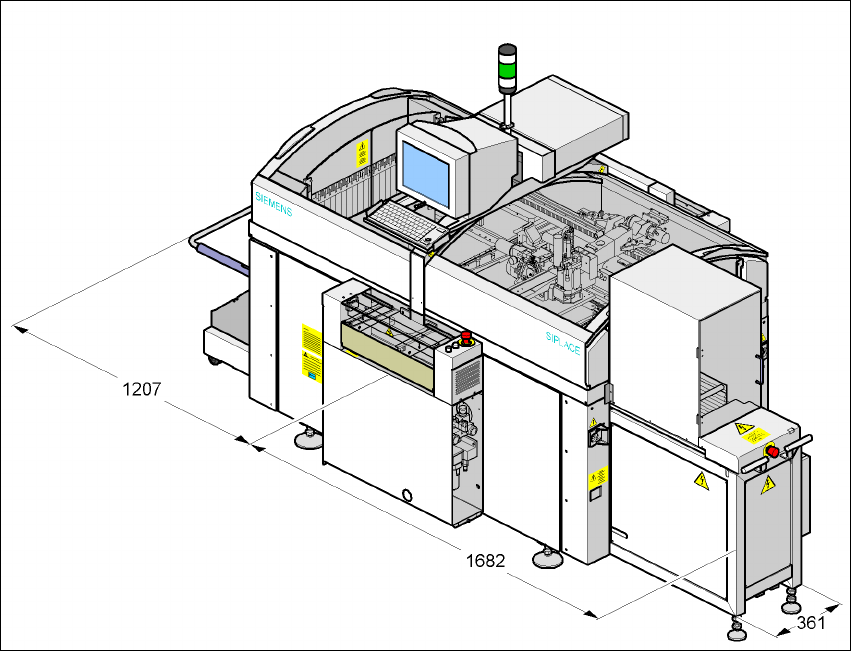

Fig. 3.6 - 4 Misure del dispositivo automatico con SAV e carrello CO in millimetri
3
3
Manuale per l'uso SIPLACE F5 HM 3 Dati tecnici
Versione software SR.408.xx Edizione 03/2006 IT 3.7 Elementi di comando
81
3.7 Elementi di comando
3.7.1 Posizione degli elementi di comando
3
Fig. 3.7 - 1 Visione d’insieme dei gruppi di componenti - elementi di comando
(1) Pannello di comando, lato d’entrata (2) Tasto di ARRESTO D'EMERGENZA
(3) Tasto d’avvio (bianco) (4) Tasto d'arresto (nero)
(5) Interruttore principale (6) Pannello di comando, lato d’uscita
(7) Tasto di ARRESTO D'EMERGENZA (8) Tasto d’avvio (bianco)
(9) Tasto d'arresto (nero) (10) Contatore dei componenti
(11) Interruttore a chiave (12) Calcolatore
(13) Lampada spia (14) Monitor Touchscreen
(15) Tastiera con trackball
