Manuale per l'uso SIPLACE F5 HM 3 Dati tecnici
Versione software SR.408.xx Edizione 03/2006 IT 3.7 Elementi di comando
81
3.7 Elementi di comando
3.7.1 Posizione degli elementi di comando
3

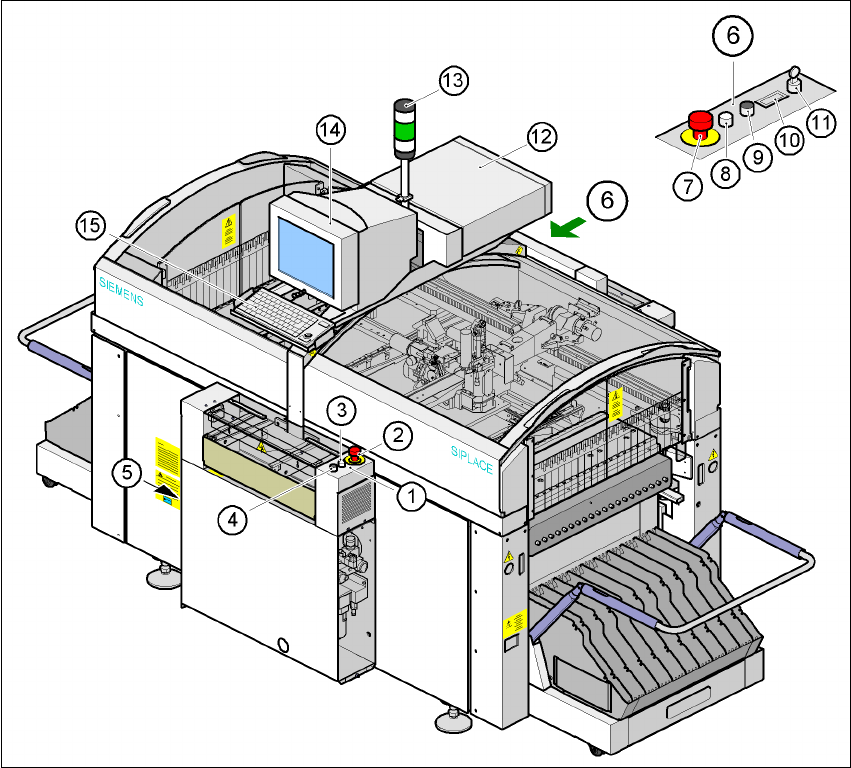

Fig. 3.7 - 1 Visione d’insieme dei gruppi di componenti - elementi di comando
(1) Pannello di comando, lato d’entrata (2) Tasto di ARRESTO D'EMERGENZA
(3) Tasto d’avvio (bianco) (4) Tasto d'arresto (nero)
(5) Interruttore principale (6) Pannello di comando, lato d’uscita
(7) Tasto di ARRESTO D'EMERGENZA (8) Tasto d’avvio (bianco)
(9) Tasto d'arresto (nero) (10) Contatore dei componenti
(11) Interruttore a chiave (12) Calcolatore
(13) Lampada spia (14) Monitor Touchscreen
(15) Tastiera con trackball
3 Dati tecnici Manuale per l'uso SIPLACE F5 HM
3.7 Elementi di comando Versione software SR.408.xx Edizione 03/2006 IT
82
3.7.2 Descrizione
Tutti gli elementi di comando sono raggiungibili per persone di altezza a partire da 1,60 m. 3
Interruttore principale 3
L’interruttore principale serve ad accendere o a spegnere l’alimentazione di corrente del disposi-
tivo automatico. 3
PERICOLO DI MORTE
Anche se l’interruttore principale è spento, alcune parti all’interno del dispositivo automatico con-
tinuano ad essere portatrici di tensioni pericolosissime 3
Interruttore a chiave 3
Durante il funzionamento normale, l’interruttore a chiave si trova in posizione "0". La chiave deve
essere estratta e conservata in un luogo a prova d’accesso. Potrà essere girato alla posizione
"I" (esercizio d’allestimento) dal personale autorizzato solo per determinate operazioni di manu-
tenzione o di servizio. 3
Tasto d'arresto 3
Con questo tasto si arresta il funzionamento di montaggio del dispositivo automatico. 3
Tasto d’avvio 3
Con questo tasto si avvia il dispositivo automatico dopo l’accensione ovvero dopo l’eliminazione
di funzioni errate. 3
Tasto di ARRESTO D'EMERGENZA 3
Quando si preme il tasto ARRESTO D’EMERGENZA, esso scatta in posizione. L’alimentatore
degli assi dei portali, assi stella, tavoli CO, convogliatori di trasporto e dispositivi di taglio viene
interrotta. È possibile sbloccare il tasto facendolo ruotare. 3
Contatore di componenti 3
Il contatore di componenti mostra il numero dei componenti elaborati. 3
Calcolatore di stazione, schermo e tastiera 3
Il calcolatore di stazione con schermo e tastiera è disposto su una console girevole nella traversa
centrale del dispositivo automatico. Il calcolatore di stazione è un modello da tavola con proces-
sore Pentium. Il sistema operativo usato è WINDOWS XP. Il pannello di controllo grafico SI-
PLACE basato sullo standard Windows serve a controllare e sorvegliare il dispositivo automatico
Manuale per l'uso SIPLACE F5 HM 3 Dati tecnici
Versione software SR.408.xx Edizione 03/2006 IT 3.7 Elementi di comando
83
di montaggio. Per l’emissione sullo schermo viene impiegato un monitor a colori Touchscreen
con risoluzione di 1024 x 768 pixel. Nella tastiera ultrapiatta del PC IBM compatibile è inserito
un "trackball" per il controllo del mouse. 3
Lampada spia 3
La sequenza cromatica della lampada spia è bianco – verde – bianco. Essa segnala gli stati
d’esercizio e le funzioni di guasto del dispositivo automatico. 3
Lettore di codice a barre CO (opzione) 3
Tra lo schermo e la tastiera si trova uno scomparto di deposito dove è collocato un lettore di co-
dice a barre di tipo Datalogic DL 910. Con il lettore di codice a barre è possibile allestire e riem-
pire velocemente ed in modo affidabile i componenti. 3
3.7.3 Disposizione ergonomica degli elementi di comando
La figura 3.7 - 1, pagina 81 fornisce una panoramica della collocazione degli elementi di comando,
che si suddividono nei seguenti gruppi: 3
Pannello di controllo nel lato d’entrata CS con 3
– Tasto d'avvio
– Tasto d’arresto
– Tasto di ARRESTO D'EMERGENZA
– Interruttore principale (sul lato sinistro)
Pannello di controllo nel lato d’uscita CS con 3
– Tasto di ARRESTO D'EMERGENZA
– Tasto d'avvio
– Tasto d’arresto
– Contatore dei componenti
– Interruttore a chiave
Consolle sulla traversa centrale con 3
– Calcolatore della stazione
– Schermo touchscreen
– Tastiera e
– Lettore di codice a barre CO (opzione)
