Manuale per l'uso SIPLACE F5 HM 3 Dati tecnici
Versione software SR.408.xx Edizione 03/2006 IT 3.9 Teste di montaggio
89
– La videocamera Vision CO produce un’immagine del componente accettato.
– Viene anche determinata la posizione esatta del componente.
– La forma involucro del componente accettato viene paragonata alla forma involucro program-
mata per identificare il componente. I componenti non identificati verranno scartati.
– La stazione di rotazione ruota il componente alla posizione di montaggio richiesta.
3.9.2 Descrizione della testa Collect&Place da 12 segmenti
– La testa Collect&Place da 12 segmenti funziona in base al principio Collect&Place, ovvero i
componenti vengono accettati dalle pipette con l’aiuto di un vuoto e posizionati delicatamente
e nella posizione esatta sul circuito stampato con l’aiuto di un getto d’aria dopo un ciclo com-
pleto di accettazione. Allo stesso, tempo, viene controllato più volte il vuoto nelle pipette per
stabilire anche se i componenti siano stati prelevati, ovvero posizionati correttamente.
– La modalità "intelligente" Sensorstopp dell’asse Z regola l’aplanarità CS quando vengono de-
positati i componenti.
– I componenti errati vengono scartati e montati successivamente in un ciclo di riparazione.
3.9.3 Dati tecnici della testa Collect&Place da 12 segmenti
3
Gamma di componenti 0201
a)
a 18,7x 18,7mm² incl. BGA, µBGA, Flip-
Chip, TSOP, QFP, PLCC, SO a SO32, DRAM
Altezza max. 6 mm
Reticolo min. piedini 0,5 mm
Reticolo bump min. 0,35 mm
Diametro min. Ball-/Bump 0,2 mm
Misure min. 0,6 x 0,3 mm²
Misure max. 18,7 x 18,7 mm²
Peso max. 2 g
Potenza di montaggio 11.000 CO/h
Forza d’appoggio programmabile Da 2,4 a 5,0 N
Tipi di pipette 9xx
Precisione angolare ± 0,525° / 3 σ, ± 0,70° / 4 σ, ± 1,05° / 6 σ
Precisione di montaggio ± 67,5 µm / 3 σ, ± 90 µm / 4 σ, ± 135 µm / 6 σ
a) Con kit speciale 0201
3 Dati tecnici Manuale per l'uso SIPLACE F5 HM
3.9 Teste di montaggio Versione software SR.408.xx Edizione 03/2006 IT
90
3.9.4 Struttura della testa Collect&Place da 6 segmenti
3

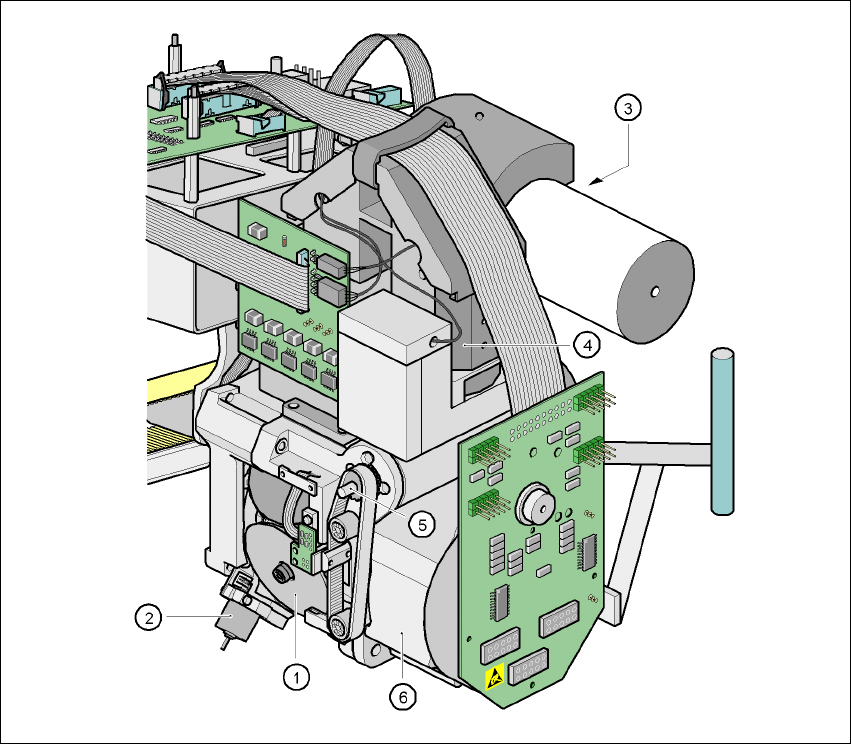

Fig. 3.9 - 2 Indicazioni generali - testa Collect&Place da 6 segmenti con modulo Vision CO standard
(1) Stella con 6 bussole
(2) Motore 'azionatore della valvola Scarto'
(3) Stazione di rotazione
(4) Modulo Vision standard CO
(5) Trasmissioni asse Z
(6) Motore stella
Manuale per l'uso SIPLACE F5 HM 3 Dati tecnici
Versione software SR.408.xx Edizione 03/2006 IT 3.9 Teste di montaggio
91
3.9.5 Descrizione della testa Collect&Place da 6 segmenti
Il funzionamento della testa Collect&Place da 6 segmenti è paragonabile a quello della testa Col-
lect&Place da 12 segmenti. Con un modulo Vision CO standard, la testa Collect&Place da 6 seg-
menti può montare in modo rapido e preciso IC dalla lunghezza angolare massima di 32 x 32
mm². L’impiego è ideale se il numero di IC del processo di montaggio è molto elevato. Il tempo
ciclo della testa Collect&Place da 6 segmenti dipende dalle dimensioni e dal numero dei piedini
CO o bumps. 3
3.9.6 Dati tecnici della testa Collect&Place da 6 segmenti con
modulo Vision CO standard
3
Gamma di componenti 0603 a 32 x 32 mm²
Altezza max. 8,5 mm
Reticolo min. piedini 0,5 mm
Reticolo bump min. 0,56 mm
Diametro min. Ball-/Bump 0,32 mm
Misure min. 1,6 x 0,8 mm²
Misure max. 32 x 32 mm²
Peso max. 5 g
Forza d’appoggio programmabile Da 2,4 a 5,0 N
Potenza di montaggio 8.500 CO/h
Tipi di pipette 8xx, 9xx
Precisione angolare ± 0,225° / 3 σ, ± 0,30° / 4 σ, ± 0,45° / 6 σ
Precisione di montaggio del modulo Vision
standard
± 52,5 µm / 3 σ, ± 70 µm / 4 σ, ± 105 µm / 6 σ
