Manuale per l'uso SIPLACE F5 HM 3 D ati t ecni ci Versione sof tware SR.408.xx Edizione 03/ 2006 IT 3.9 Teste di m ontaggio 91 3.9.5 Descrizione de lla test a Col lect&Plac e da 6 segmenti Il funzi oname nto del…
3 Dati tecnici Manuale per l'uso SIPLACE F5 HM
3.9 Teste di montaggio Versione software SR.408.xx Edizione 03/2006 IT
90
3.9.4 Struttura della testa Collect&Place da 6 segmenti
3
Fig. 3.9 - 2 Indicazioni generali - testa Collect&Place da 6 segmenti con modulo Vision CO standard
(1) Stella con 6 bussole
(2) Motore 'azionatore della valvola Scarto'
(3) Stazione di rotazione
(4) Modulo Vision standard CO
(5) Trasmissioni asse Z
(6) Motore stella
Manuale per l'uso SIPLACE F5 HM 3 Dati tecnici
Versione software SR.408.xx Edizione 03/2006 IT 3.9 Teste di montaggio
91
3.9.5 Descrizione della testa Collect&Place da 6 segmenti
Il funzionamento della testa Collect&Place da 6 segmenti è paragonabile a quello della testa Col-
lect&Place da 12 segmenti. Con un modulo Vision CO standard, la testa Collect&Place da 6 seg-
menti può montare in modo rapido e preciso IC dalla lunghezza angolare massima di 32 x 32
mm². L’impiego è ideale se il numero di IC del processo di montaggio è molto elevato. Il tempo
ciclo della testa Collect&Place da 6 segmenti dipende dalle dimensioni e dal numero dei piedini
CO o bumps. 3
3.9.6 Dati tecnici della testa Collect&Place da 6 segmenti con
modulo Vision CO standard
3
Gamma di componenti 0603 a 32 x 32 mm²
Altezza max. 8,5 mm
Reticolo min. piedini 0,5 mm
Reticolo bump min. 0,56 mm
Diametro min. Ball-/Bump 0,32 mm
Misure min. 1,6 x 0,8 mm²
Misure max. 32 x 32 mm²
Peso max. 5 g
Forza d’appoggio programmabile Da 2,4 a 5,0 N
Potenza di montaggio 8.500 CO/h
Tipi di pipette 8xx, 9xx
Precisione angolare ± 0,225° / 3 σ, ± 0,30° / 4 σ, ± 0,45° / 6 σ
Precisione di montaggio del modulo Vision
standard
± 52,5 µm / 3 σ, ± 70 µm / 4 σ, ± 105 µm / 6 σ
3 Dati tecnici Manuale per l'uso SIPLACE F5 HM
3.9 Teste di montaggio Versione software SR.408.xx Edizione 03/2006 IT
92
3.9.7 Struttura della testa Pick&Place
3

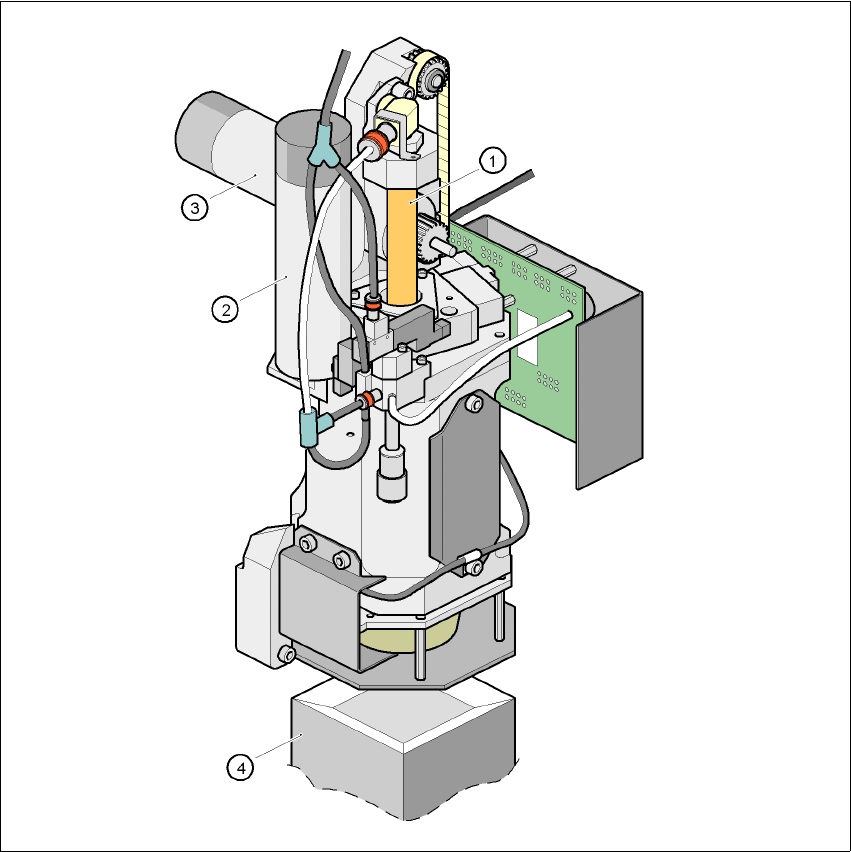

Fig. 3.9 - 3 Struttura della testa Pick&Place
(1) Bussola
(2) Trasmissioni asse DR
(3) Trasmissioni asse Z
(4) Modulo Vision Fine-Pitch
