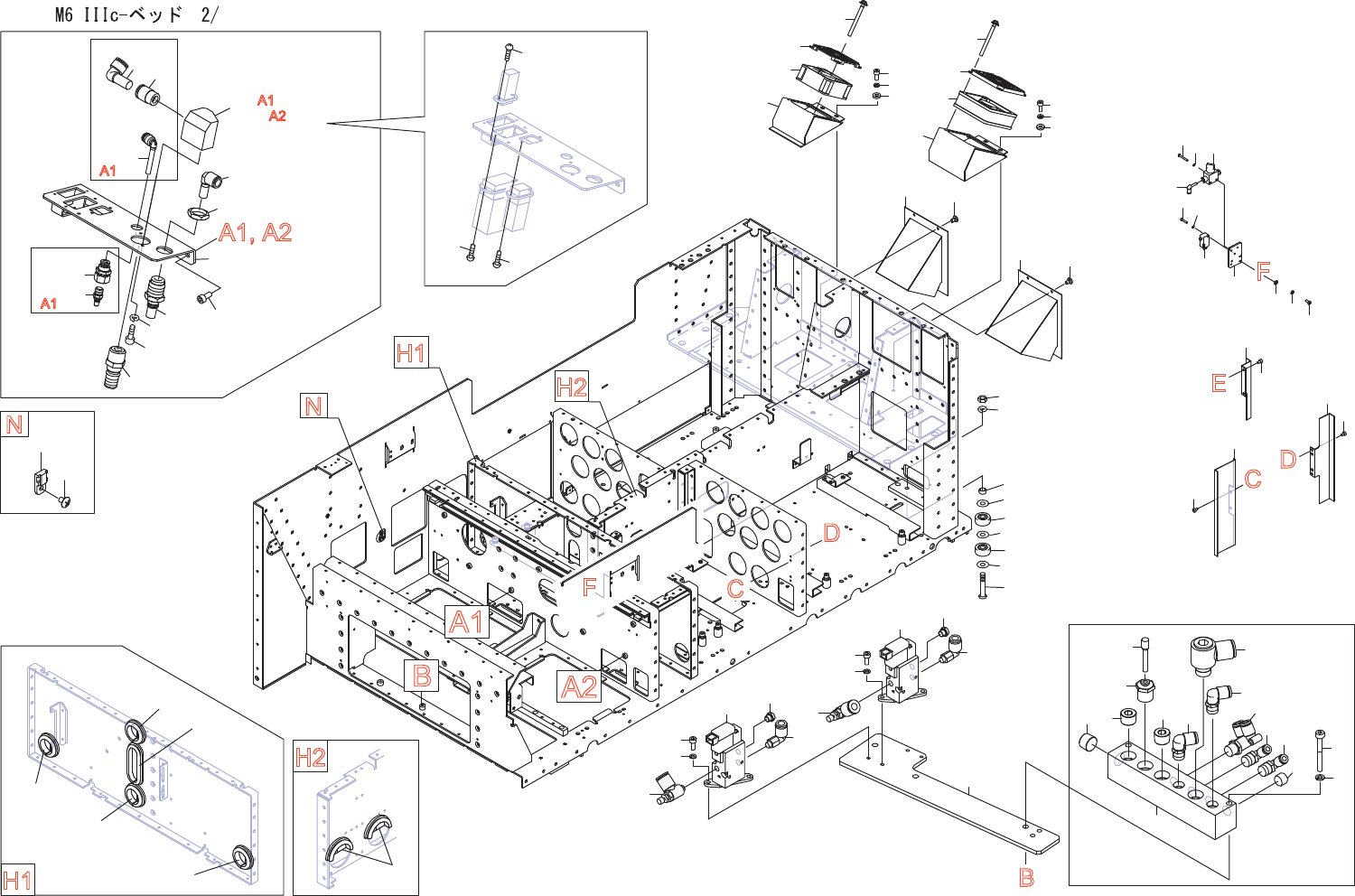

PTS-NXT3c-07 - 第133页
M6 IIIc-BED 2/ M6 II Ic-ベッ ド 2/ 2UGZBE0001 60 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 7 2MGZB E008800 1 BU SHING, RUBBER ブシュ ゴム 8 2MGTB E028100 4 BU SHING, RUBBER ブシュ …
B
A1, A2
A1
A2
A1
C
D
E
F
( )
( )
( )
A1
( )
15
14
13
12
12
11
11
10
12
75
76
77
78
78
78
79
80
81
82
82
83
83.1
84
84
90
93
94
95
96
97
98
36
38
61
62
60
41
24
42
25
41
53
55
57
103
104
105
106
107
100
102
101
102
105
106
107
108
111
109
112
113
110
60.1
115
116
117
118
119
120
125
126
127
128
129
130
131
132
133
134
135
93
94
95
96
97
99
137
138
8
8
8
8
9
7
38.1
63
64
65
M6 IIIc-BED 2/
2UGZBE000160
C
N
N
D
A1
A2
B
F
H1
H1
H2
H2
132
PTS-NXT3c-07
M
6
Ulc
-
K
^
K
2
/
M6 IIIc-BED 2/
M6 IIIc-ベッド 2/
2UGZBE000160
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
7
2MGZBE008800
1
BUSHING, RUBBER
ブシュ ゴム
8
2MGTBE028100
4
BUSHING, RUBBER
ブシュ ゴム
9
2MGTBC032600
1
BUSHING, RUBBER
ブシュ ゴム
10
PM00862
1
PIN
ピン
11
2MGTBC008800
2
ROLLER
ローラ
12
2MGKBC006300
3
WASHER
ワッシャ
13
PM52611
1
WASHER
ワッシャ
14
W1106G
1
WASHER, LOCK
ワッシャ スプリング
8M/M(3
ｶｼﾛ
)
15
N1079L
1
NUT, HEX
ナット 六角
M08(3
ｶ
ｼﾛ
)
24
2MGTBC023301
2
PLATE, RETAINING
プレート 押え
25
H5425C
4
BOLT, HEX SOCKET
ボルト 六角穴
M06X012(3
ｶｼﾛ
)
36
K1158B
2
COUPLER
カプラ
K4-04PM
38
Y60203
1
UNION, HALF
ユニオン ハーフ
KQ2S12-03AS
38.1
A61009
1
ELBOW
エルボ
KQ2L12-99A
41
K11578
2
COUPLER
カプラ
KK4P-10E
42
Y60202
2
ELBOW
エルボ
KQ2L10-99A
53
K5178N
4
SCREW, C/R PAN
小ネジ 十穴鍋
M03X006(
ｽﾃﾝﾚｽ
)
55
K5178N
4
SCREW, C/R PAN
小ネジ 十穴鍋
M03X006(
ｽﾃﾝﾚｽ
)
57
K51757
4
SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X006(
ｽﾃﾝﾚｽ
)
60
2MGKBC000403
1
JOINT
ジョイント
60.1
2MGKBC000101
1
JOINT
ジョイント
61
H54252
4
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
62
W1106C
4
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
63
Y3016B
1
UNION
ユニオン
PLLJ6
64
Y3024A
1
UNION
ユニオン
PMF6-01
65
K1161W
1
COUPLER
カプラ
CPPE7-01
75
2MGTBC001604
1
MANIFOLD, AIR
マニホールド エアー
76
H5426Z
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3
ｶ
ｼﾛ
)
77
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
78
A3033A
3
PLUG
埋栓
PT1/4
79
Y60422
1
UNION, HALF
ユニオン ハーフ
KQ2H04-02AS
80
H3145K
1
PLUG
プラグ
KQ2P-04
81
Y60194
1
UNION, ELBOW
ユニオン エルボ
KQ2VS10-02AS
82
Y60192
2
UNION, ELBOW
ユニオン エルボ
KQ2L06-01AS
83
Y60374
1
UNION, ELBOW
ユニオン エルボ
KQ2LU06-01AS
83.1
A3034A
3
PLUG
埋栓
PT1/8
84
Y60195
2
UNION, ELBOW
ユニオン エルボ
KQ2L04-01AS
90
2MGTBE001501
1
BKT, BASE
ＢＫＴ ベース
93
H66819
2
VALVE, SOL
バルブ ＳＯＬ
SYJ512T-5MOZ-M5-F-Q
94
H54251
4
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
95
W1106C
4
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
96
H3146A
2
PLUG
プラグ
M-5P
97
Y60199
2
UNION, ELBOW
ユニオン エルボ
KQ2L06-M5A
98
K70128
1
CONTROLLER, SPEED
コントローラ スピード
AS1201F-M5-06-X828
99
K68769
1
CONTROLLER, SPEED
コントローラ スピード
AS1201F-M5-06-X229
100
2MGZBE001002
1
BKT
ＢＫＴ
101
2MGZBE001102
1
BKT
ＢＫＴ
102
H5501W
8
BOLT
ボルト
CBSS4-6
103
2MGZBE000803
1
BKT
ＢＫＴ
104
2MGZBE000903
1
BKT
ＢＫＴ
105
H5426L
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3
ｶ
ｼﾛ
)
133
PTS-NXT3c-07
M6 IIIc-BED 2/
M6 IIIc-ベッド 2/
2UGZBE000160
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
106
W1106D
4
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
107
W1043C
4
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
108
H3013T
1
FAN
ファン
9G0924A2D01
109
K1141B
1
GUARD, FIN
ガード フィン
109-1001G
110
K5174C
4
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X045 P=3
ﾅﾍﾞｾﾑｽ
(3
ｶ
ｼﾛ
)
111
H80011
1
FAN
ファン
9GA0824A2D001
112
H3012H
1
GUARD, FIN
ガード フィン
109-1002G
113
K5174C
2
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X045 P=3
ﾅﾍﾞｾﾑｽ
(3
ｶ
ｼﾛ
)
115
2MGZBE003000
1
BKT
ＢＫＴ
116
H77917
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(FT
ﾈｼﾞ
3
ｶ
ｼﾛ
)
117
2MGZBE003200
1
BKT
ＢＫＴ
118
H77917
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(FT
ﾈｼﾞ
3
ｶ
ｼﾛ
)
119
2MGZBE003100
1
BKT
ＢＫＴ
120
H77917
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(FT
ﾈｼﾞ
3
ｶ
ｼﾛ
)
125
2MGTBC004601
1
BKT
ＢＫＴ
126
K5258M
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X010(3
ｶ
ｼﾛ
)
127
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
128
W1108S
2
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
129
H68102
1
VALVE, MECHANICAL
バルブ メカニカル
VM1100-4NU-00
130
H54255
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X015(3
ｶ
ｼﾛ
)
131
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
132
H1035M
1
VALVE, MANUAL
バルブ 手動
VHK2-04F-04FR
133
K65269
2
SCREW, C/R PAN
小ネジ 十穴鍋
M03X025(
ﾆｯｹﾙﾒｯｷ
)
134
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
135
Y60235
1
UNION, ELBOW
ユニオン エルボ
KQ2L04-99A
137
S2025A
1
SHEET
シート
CTAM1
138
K5172L
1
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3
ｶ
ｼﾛ
)
134
