A B B A D D STANDARD (GRAY) OPTION (CONDUCTIVE) OPTION (CLEAR) 12 16 17 18 21 21 21 22 23 26 27 29 30 31 32 37 38 40 41 42 73 74 1 3 4 5 3 4 6 7 9 10 13 14 13 15 19 20 33 33 34 34 35 35 36 36 43 46 44 45 52 53 54 55 56 5…
このページはブランクページです
This page is intentionally blank.
此页是空白页
191
PTS-NXT3c-07
A
B
B
A
D
D
STANDARD (GRAY)
OPTION (CONDUCTIVE)
OPTION (CLEAR)
12
16
17
18
21
21
21
22
23
26
27
29
30
31
32
37
38
40
41
42
73
74
1
3
4
5
3
4
6
7
9
10
13
14
13
15
19
20
33
33
34
34
35
35
36
36
43
46
44
45
52
53
54
55
56
57
57
58
59
60
61
62
63
64
65
66
66
67
67
68
69
68
69
70
71
72
5
75
47
48
49
50
78
78
81
82
83
96
85
86
87
89
90
91
92
93
84
84.1
88
94
95
79
77
80
75.1
77
79
76
23.1
23.2
5
3
4
13
15
14
2UGZKK000111

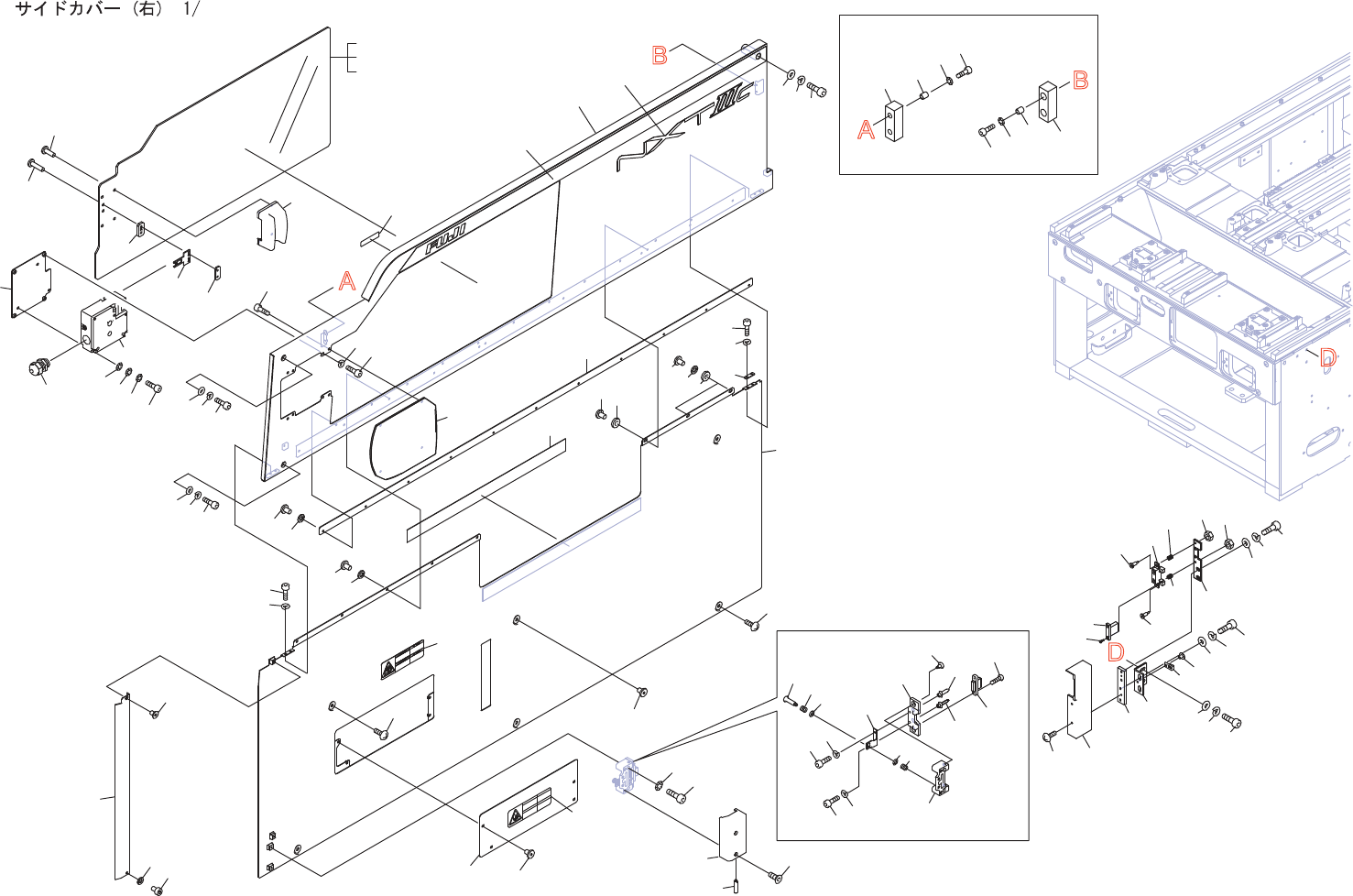

SIDE COVER (RIGHT) 1/
192
PTS-NXT3c-07
Vs
SIDE COVER (RIGHT) 1/
サイドカバー (右) 1/
2UGZKK000111
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGZKK000301
1
COVER, SIDE
カバー サイド
3
H5426S
3
BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3
ｶ
ｼﾛ
)
4
W1106D
3
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
5
W1043C
3
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
6
H5426K
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3
ｶ
ｼﾛ
)
7
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
9
H5426K
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3
ｶ
ｼﾛ
)
10
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
12
2MGLKK003300
1
PLATE, RETAINING
プレート 押え
13
H5262G
8
BOLT, HEX SOCKET
ボルト 六角穴
M04X006
ｺﾞｸﾃｲﾄｳ
(3
ｶ
ｼﾛ
)
14
W1108S
3
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
15
W1106D
7
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
16
PB06NX0
1
BKT, SW
ＢＫＴ ＳＷ
17
H5426K
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3
ｶ
ｼﾛ
)
18
W1106D
4
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
19
S31935
1
SW, LIMIT
ＳＷ リミット
D4NL-1HFG-B
20
H5426Z
3
BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3
ｶ
ｼﾛ
)
21
W1011A
9
WASHER, CONICAL
ワッシャ 皿
M-4-L
22
N2029Z
1
NIPPLE
ニップル
STR-13.5 (5301 5130)
23
PZ52693
1
PLATE, ACRYLIC
プレート アクリル
GRAY /
灰色
23.1
2MGZKK001200
1
PLATE, ACRYLIC
プレート アクリル
OPTION, CONDUCTIVE /
導電性
23.2
2MGZKK001100
1
PLATE, ACRYLIC
プレート アクリル
OPTION, CLEAR /
透明
26
2MGTKK001102
1
HANDLE
取手
27
H69175
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X012
ｺﾞｸﾃｲﾄｳ（
3
ｶ
ｼﾛ）
29
H69171
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X016
ｺﾞｸﾃｲﾄｳ（
3
ｶ
ｼﾛ）
30
PB06NZ0
1
SPACER
スペーサ
31
PB06RA1
1
NUT
ナット
32
S3193N
1
SW, LIMIT
ＳＷ リミット
D4DS-K1
33
PG06422
2
STOPPER
ストッパ
34
PM09271
4
COLLAR
カラー
35
H54253
4
BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3
ｶ
ｼﾛ
)
36
W1010A
4
WASHER, CONICAL
ワッシャ 皿
M-3-L
37
2MGTKK001002
1
COVER, SWITCH
カバー ＳＷ
38
H5426K
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3
ｶ
ｼﾛ
)
40
2MGZKK001300
1
SEAL, BAR CODE
シール バーコード
unit serial number
41
2MGZKK001602
1
SEAL
シール
42
2MGZKK001504
1
SEAL
シール
43
PB06RC0
1
RETAINER, ACRYLIC
押え アクリル
44
H5262G
11
BOLT, HEX SOCKET
ボルト 六角穴
M04X006
ｺﾞｸﾃｲﾄｳ
(3
ｶ
ｼﾛ
)
45
W1106D
11
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
46
PZ54010
1
TAPE
テープ
47
2MGZKK000901
1
DUCT, WIRING
ダクト 配線
48
K65004
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X006(3
ｶ
ｼﾛ
)
49
H5426H
1
BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3
ｶ
ｼﾛ
)
50
W1106D
1
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
52
2MGZKK000502
1
COVER, SIDE
カバー サイド
53
2MGTKK001802
1
COVER
カバー
54
H68117
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X005
ｺﾞｸﾃｲﾄｳ（
3
ｶ
ｼﾛ）
55
PZ25661
1
SEAL
シール
56
2MGTKK017200
1
SEAL
シール
57
K5172M
5
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3
ｶ
ｼﾛ
)
