B A B A G G STANDARD (GRAY) OPTION (CONDUCTIVE) OPTION (CLEAR) 6 7 16 26 27 29 30 31 32 41 52 9 10 12 13 14 14 13 15 13 15 17 18 19 20 21 21 21 22 33 33 34 34 35 35 36 36 37 38 40 42 43 46 47 48 49 44 45 53 54 55 58 56 5…

100%1 / 679
SIDE COVER (RIGHT) 3/
サイドカバー (右) 3/
2UGZKK000111
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGZKK002101
1
COVER, SIDE
カバー　サイド
2
K5173G
7
SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X010(3
ｶ
ｼﾛ
)
3
H5426S
1
BOLT, HEX SOCKET
ボルト　六角穴
M04X018(3
ｶ
ｼﾛ
)
4
W1106D
1
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
5
W1043C
1
WASHER, FLAT
ワッシャ　平
4W- 4(3
ｶｼﾛ
)
6
H54242
1
BOLT, HEX SOCKET
ボルト　六角穴
M04X008
ｺﾞｸﾃｲﾄｳ
(3
ｶ
ｼﾛ
)
7
PZ52714
1
SEAL
シール
60
2MGTKK002500
1
BKT
ＢＫＴ
61
H5426K
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
62
W1106D
2
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
63
2MGTKK002000
1
COVER, CONNECTOR
カバー　コネクタ
64
K5365R
2
SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X004(3
ｶ
ｼﾛ
)
65
H5426S
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X018(3
ｶ
ｼﾛ
)
68
2MGZBA002500
1
BKT
ＢＫＴ
69
H5428L
2
BOLT, HEX SOCKET
ボルト　六角穴
M08X020(3
ｶ
ｼﾛ
)
70
W1106G
2
WASHER, LOCK
ワッシャ　スプリング
8M/M(3
ｶｼﾛ
)
71
S2025A
3
SHEET
シート
CTAM1
72
K5172L
3
SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3
ｶ
ｼﾛ
)
74
2MGTKK003900
1
COVER, WIRING
カバー　配線
75
K5171S
2
SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3
ｶ
ｼﾛ
)
201
PTS-NXT3c-07
B
A
B
A
G
G
STANDARD (GRAY)
OPTION (CONDUCTIVE)
OPTION (CLEAR)
6
7
16
26
27
29
30
31
32
41
52
9
10
12
13
14
14
13
15
13
15
17
18
19
20
21
21
21
22
33
33
34
34
35
35
36
36
37
38
40
42
43
46
47
48
49
44
45
53
54
55
58
56
57
57
57
57
57
59
60
61
62
63
64
65
66
66
67
67
68
69
68
69
70
71
72
73
74
75
75.1
76
77
77
78
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
50
1
3
4
5
3
4
5
3
4
5
23
23.1
23.2
2UGZKK000211

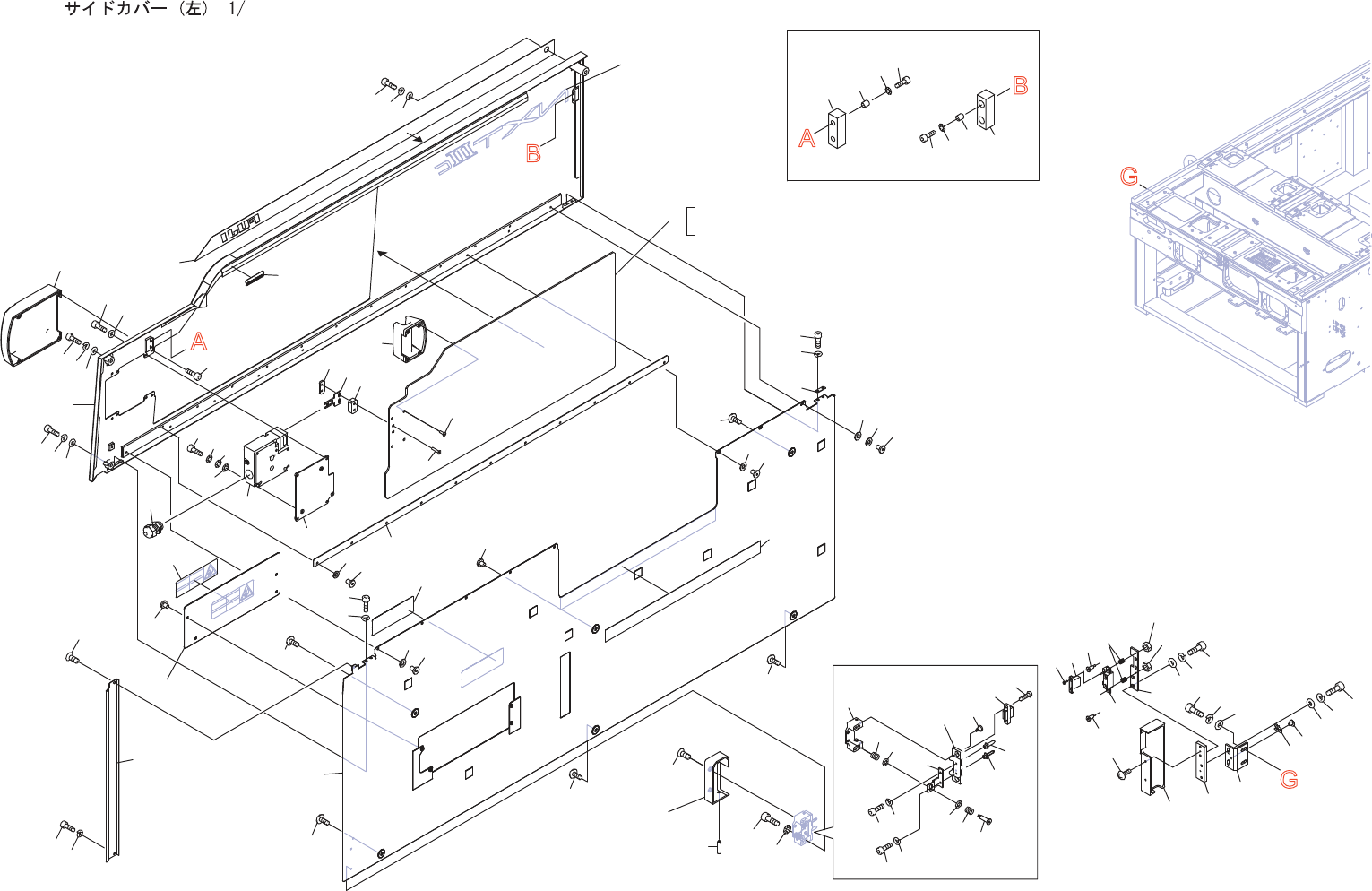

SIDE COVER (LEFT) 1/
202
PTS-NXT3c-07
SIDE COVER (LEFT) 1/
サイドカバー (左) 1/
2UGZKK000211
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGZKK000401
1
COVER, SIDE
カバー　サイド
3
H5426S
3
BOLT, HEX SOCKET
ボルト　六角穴
M04X018(3
ｶ
ｼﾛ
)
4
W1106D
3
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
5
W1043C
3
WASHER, FLAT
ワッシャ　平
4W- 4(3
ｶｼﾛ
)
6
H5426K
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
7
W1106D
2
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
9
H5426K
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
10
W1106D
2
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
12
2MGLKK003300
1
PLATE, RETAINING
プレート　押え
13
H5262G
8
BOLT, HEX SOCKET
ボルト　六角穴
M04X006
ｺﾞｸﾃｲﾄｳ
(3
ｶ
ｼﾛ
)
14
W1108S
3
WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
15
W1106D
7
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
16
PB06NW0
1
BKT, SW
ＢＫＴ　ＳＷ
17
H5426K
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
18
W1106D
4
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
19
S31935
1
SW, LIMIT
ＳＷ　リミット
D4NL-1HFG-B
20
H5426Z
3
BOLT, HEX SOCKET
ボルト　六角穴
M04X035(3
ｶ
ｼﾛ
)
21
W1011A
9
WASHER, CONICAL
ワッシャ　皿
M-4-L
22
N2029Z
1
NIPPLE
ニップル
STR-13.5 (5301 5130)
23
PZ52693
1
PLATE, ACRYLIC
プレート　アクリル
GRAY /
灰色
23.1
2MGZKK001200
1
PLATE, ACRYLIC
プレート　アクリル
OPTION, CONDUCTIVE /
導電性
23.2
2MGZKK001100
1
PLATE, ACRYLIC
プレート　アクリル
OPTION, CLEAR /
透明
26
2MGTKK001102
1
HANDLE
取手
27
H69175
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X012
ｺﾞｸﾃｲﾄｳ（
3
ｶ
ｼﾛ）
29
H69176
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X020
ｺﾞｸﾃｲﾄｳ（
3
ｶ
ｼﾛ）
30
PB06NY0
1
SPACER
スペーサ
31
PB06RA1
1
NUT
ナット
32
S3193N
1
SW, LIMIT
ＳＷ　リミット
D4DS-K1
33
PG06422
2
STOPPER
ストッパ
34
PM09271
4
COLLAR
カラー
35
H54253
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3
ｶ
ｼﾛ
)
36
W1010A
4
WASHER, CONICAL
ワッシャ　皿
M-3-L
37
2MGTKK001002
1
COVER, SWITCH
カバー　ＳＷ
38
H5426K
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
40
2MGZKK001400
1
SEAL, BAR CODE
シール　バーコード
unit serial number
41
2MGZKK001702
1
SEAL
シール
42
2MGZKK001504
1
SEAL
シール
43
PB06RC0
1
RETAINER, ACRYLIC
押え　アクリル
44
H5262G
11
BOLT, HEX SOCKET
ボルト　六角穴
M04X006
ｺﾞｸﾃｲﾄｳ
(3
ｶ
ｼﾛ
)
45
W1106D
11
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
46
2MGZKK001001
1
DUCT, WIRING
ダクト　配線
47
K65004
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X006(3
ｶ
ｼﾛ
)
48
H5426H
1
BOLT, HEX SOCKET
ボルト　六角穴
M04X006(3
ｶ
ｼﾛ
)
49
W1106D
1
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
50
PZ54010
1
TAPE
テープ
52
2MGZKK000602
1
COVER, SIDE
カバー　サイド
53
2MGTKK001802
1
COVER
カバー
54
H68117
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X005
ｺﾞｸﾃｲﾄｳ（
3
ｶ
ｼﾛ）
55
PZ25661
1
SEAL
シール
56
2MGTKK017200
1
SEAL
シール
57
K5172M
5
SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X008(3
ｶ
ｼﾛ
)
203
