PTS-NXT3c-07 - 第227页
M6 IIIc-X SLIDE 1/ M6 II Ic-Xスラ イド 1/ 2UGZSG0001 27 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 2MGZS G000106 1 SL IDE, Y-AXIS スライ ド Ｙ 軸 2 H5426 N 4 BOLT , HEX SOCKE T ボ…
B
H
B
D
C
D
C
G1
G1,G2,H
J
J
G2
Ref.2/
4
8
42
11
50
12
1
2.2
43
44
45
3
5
6
71
4
5
6
9
19
18
22
23
21
73
74
75
3
2
31
32
33
34
35
31
32
35
34
33
37
36
38
39
40
53
54
55
56
60
61
57
58
59
25
26
24
77
3
2.1
76
48
46
47
49
65
64
14
17
20
15
16
65
67
68
68
66
69
M6 IIIc-X SLIDE 1/
2UGZSG000127
226
PTS-NXT3c-07
M
6
IIIc
-
XX
7
-
r
K
1
/
〆
G
1
»
G
2
,
H
<

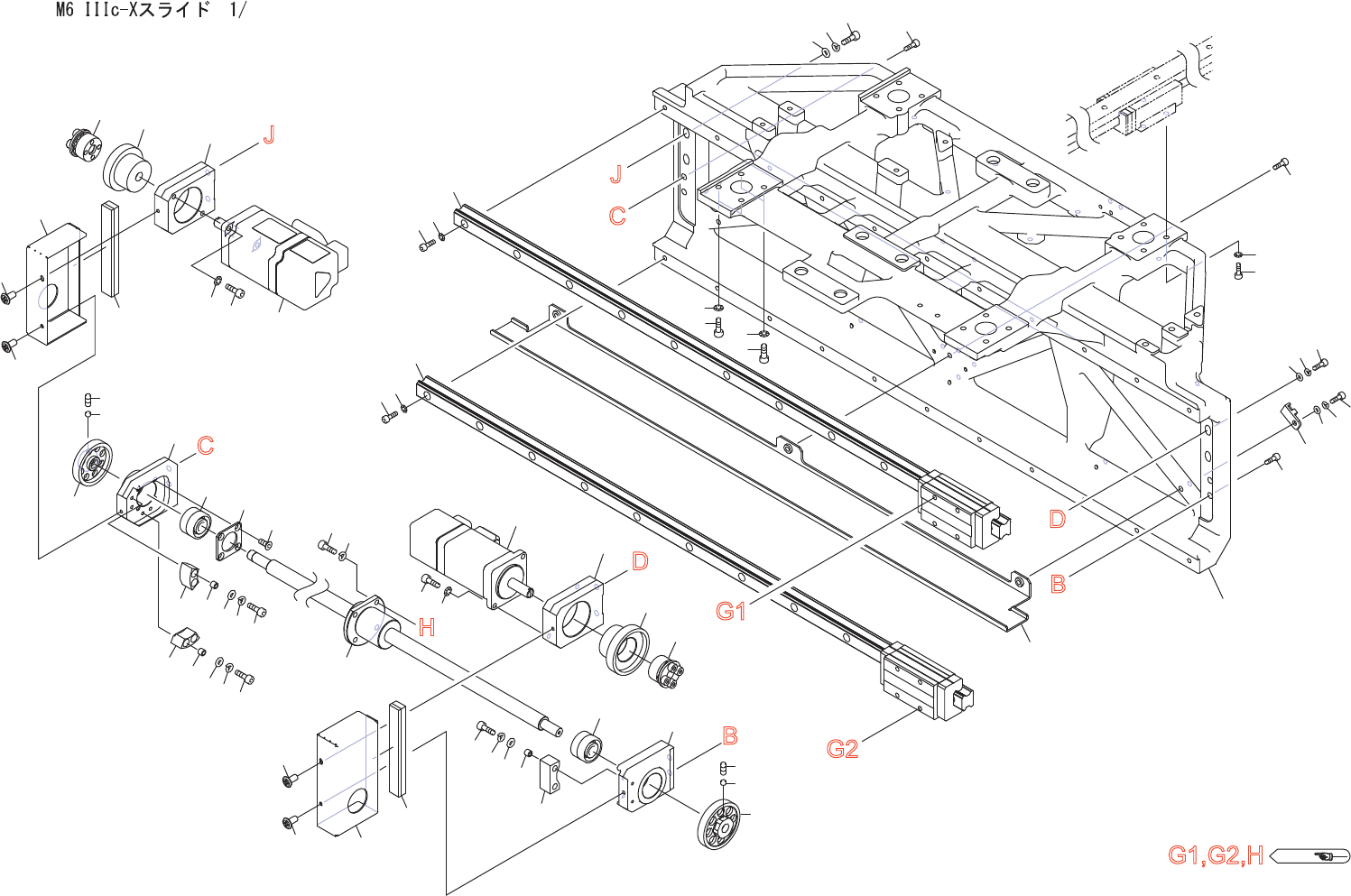

M6 IIIc-X SLIDE 1/
M6 IIIc-Xスライド 1/
2UGZSG000127
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGZSG000106
1
SLIDE, Y-AXIS
スライド Ｙ軸
2
H5426N
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3
ｶ
ｼﾛ
)
2.1
H5426L
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3
ｶ
ｼﾛ
)
2.2
H5426T
8
BOLT, HEX SOCKET
ボルト 六角穴
M04X020(3
ｶ
ｼﾛ
)
3
W1011A
16
WASHER, CONICAL
ワッシャ 皿
M-4-L
4
2MGTSG002302
2
GUIDE, RAIL
ガイド レール
5
H5426N
22
BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3
ｶ
ｼﾛ
)
6
W1011A
22
WASHER, CONICAL
ワッシャ 皿
M-4-L
8
2MGTSG011102
1
HOLDER, BEARING
ホルダ ベアリング
9
H5427G
2
BOLT, HEX SOCKET
ボルト 六角穴
M05X022(3
ｶ
ｼﾛ
)
11
2MGTSG011001
1
HOLDER, BEARING
ホルダ ベアリング
12
H5427G
2
BOLT, HEX SOCKET
ボルト 六角穴
M05X022(3
ｶ
ｼﾛ
)
14
2MGTSG001202
1
BALL SCREW
ボールネジ
15
H5426M
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3
ｶ
ｼﾛ
)
16
W1106D
4
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
17
H4218K
1
BEARING
ベアリング
708ATYNDBMP5
18
PM07SN1
1
RETAINER, BEARING
押え ベアリング
19
2MGTSG023900
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
20
H4218K
1
BEARING
ベアリング
708ATYNDBMP5
21
2MGTSG009700
1
GEAR
ギヤ
22
K52633
3
BLOCK, CLAMP
駒 クランプ
SEPNS3
23
N4018A
3
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003
ｸﾎﾞﾐｻｷ
24
2MGTSG009900
1
GEAR, HELICAL
ギヤ ヘリカル
25
K52633
3
BLOCK, CLAMP
駒 クランプ
SEPNS3
26
N4018A
3
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003
ｸﾎﾞﾐｻｷ
31
PH01861
2
STOPPER
ストッパ
32
PM40632
4
COLLAR
カラー
33
H54253
4
BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3
ｶ
ｼﾛ
)
34
W1106C
4
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
35
W1108B
4
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
36
2MGTSG006900
1
STOPPER
ストッパ
37
PM40632
2
COLLAR
カラー
38
H54253
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3
ｶ
ｼﾛ
)
39
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
40
W1108B
2
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
42
2MGTSG010901
1
BKT, MOTOR
ＢＫＴ モータ
43
H5427H
2
BOLT, HEX SOCKET
ボルト 六角穴
M05X025(3
ｶ
ｼﾛ
)
44
W1106E
2
WASHER, LOCK
ワッシャ スプリング
5M/M(3
ｶ
ｼﾛ
)
45
W1108E
2
WASHER, FLAT
ワッシャ 平
4W-5(3
ｶ
ｼﾛ
)
46
2MGTSF005200
1
MOTOR, AC SERVO
モータ ＡＣサーボ
47
H5426M
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3
ｶ
ｼﾛ
)
48
W1011A
2
WASHER, CONICAL
ワッシャ 皿
M-4-L
49
2MGTSG009600
1
GEAR
ギヤ
50
K1001F
1
COUPLING
カップリング
MA-8-21
53
2MGTSG010901
1
BKT, MOTOR
ＢＫＴ モータ
54
H5427H
2
BOLT, HEX SOCKET
ボルト 六角穴
M05X025(3
ｶ
ｼﾛ
)
55
W1106E
2
WASHER, LOCK
ワッシャ スプリング
5M/M(3
ｶ
ｼﾛ
)
56
W1108E
2
WASHER, FLAT
ワッシャ 平
4W-5(3
ｶ
ｼﾛ
)
57
2MGTSF005200
1
MOTOR, AC SERVO
モータ ＡＣサーボ
58
H5426M
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3
ｶ
ｼﾛ
)
59
W1011A
2
WASHER, CONICAL
ワッシャ 皿
M-4-L
227
PTS-NXT3c-07
M6 IIIc-X SLIDE 1/
M6 IIIc-Xスライド 1/
2UGZSG000127
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
60
2MGTSG009800
1
GEAR, HELICAL
ギヤ ヘリカル
61
K1001F
1
COUPLING
カップリング
MA-8-21
64
2MGTSG012402
1
COVER
カバー
65
2MGTSF011800
2
SCREW, C/R FLAT
小ネジ 十穴平
66
2MGTSG012600
1
SHEET
シート
67
2MGTSG012301
1
COVER
カバー
68
2MGTSF011800
2
SCREW, C/R FLAT
小ネジ 十穴平
69
2MGTSG012600
1
SHEET
シート
71
2AGTSG000101
1
COVER, CATCH
カバー 受け
73
H5426S
1
BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3
ｶ
ｼﾛ
)
74
W1106D
1
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
75
W1108S
1
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
76
H5426R
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X016(3
ｶ
ｼﾛ
)
77
S2025A
1
SHEET
シート
CTAM1
