PTS-NXT3c-07 - 第243页
M3 IIIc-Y SLIDE 2/ M3 II Ic-Yスラ イド 2/ 2UGZSA0001 43 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 2 2MGZS A004305 1 GUIDE, HOLDE R ガイド 受け 3 H5426 M 1 BOLT , HEX SOCKE T ボルト …
K
K
J
J
S1,S2,S3,S4
S1
S2
S4
S1 S2
S3
Ref.1/
S4S3
16
95
2
3
4
5
22
23
24
25
8
9
42
51
28
12
32
17
18
41
44
45
46
47
49
50
53
52
54
55
59
61
60
63
64
65
66
66
68
69
70
71
72
73
74
78
75
76
81
83
82
57
57
78
54.1
101
101
102
106
103
104
104
104
105
105
105
111
112
113
103
91
92
93
4.1
24.1
10
13
14
29
30
33
34
101
102
103
104
105
36
36
36
36

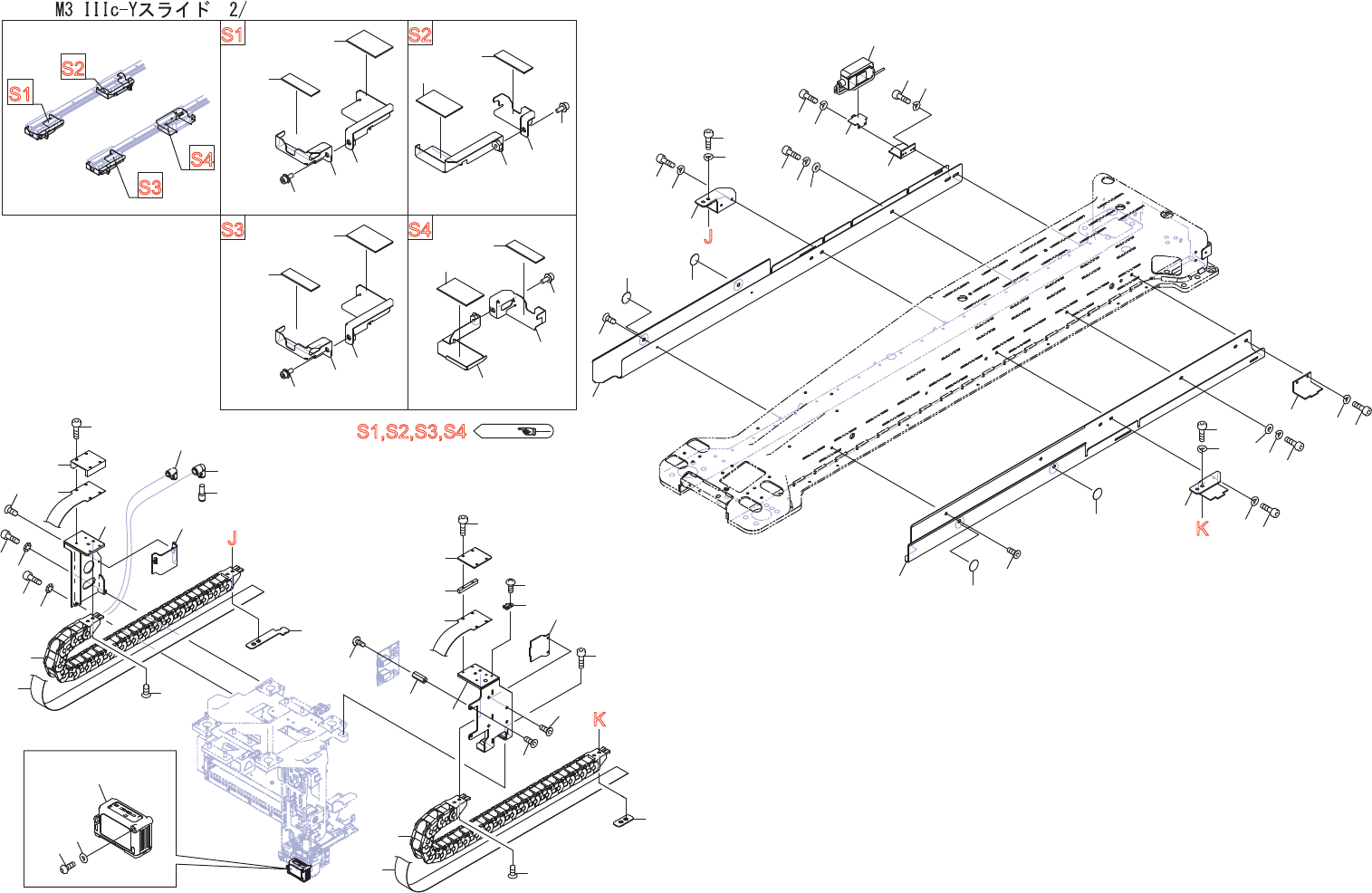

M3 IIIc-Y SLIDE 2/
2UGZSA000143
242
PTS-NXT3c-07
M
3
IIIc
-
YX
^
-
r
K
2
/
M3 IIIc-Y SLIDE 2/
M3 IIIc-Yスライド 2/
2UGZSA000143
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
2MGZSA004305
1
GUIDE, HOLDER
ガイド 受け
3
H5426M
1
BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3
ｶ
ｼﾛ
)
4
W1106D
1
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
4.1
W1043C
1
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
5
K53579
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010(3
ｶ
ｼﾛ
)
8
2MGZSA003501
1
RETAINER, WIRING
押え 配線
9
H5426N
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3
ｶ
ｼﾛ
)
10
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
12
2MGZSA000900
1
RETAINER, WIRING
押え 配線
13
H5426N
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3
ｶ
ｼﾛ
)
14
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
16
2MGZSA002700
1
BKT
ＢＫＴ
17
H54250
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3
ｶ
ｼﾛ
)
18
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
22
2MGZSA004405
1
GUIDE, HOLDER
ガイド 受け
23
H5426M
1
BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3
ｶ
ｼﾛ
)
24
W1106D
1
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
24.1
W1043C
1
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
25
K53579
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010(3
ｶ
ｼﾛ
)
28
2MGTSA023801
1
RETAINER, WIRING
押え 配線
29
H5426N
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3
ｶ
ｼﾛ
)
30
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
32
2MGZSA001001
1
RETAINER, WIRING
押え 配線
33
H5426N
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3
ｶ
ｼﾛ
)
34
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
36
2MGTSA027800
4
SEAL
シール
41
2MGZSA005100
1
BKT, WIRING
ＢＫＴ 配線
42
H5426L
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3
ｶ
ｼﾛ
)
44
S2025A
1
SHEET
シート
CTAM1
45
K5172L
1
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3
ｶ
ｼﾛ
)
46
2MGZSA001600
1
RETAINER, WIRING
押え 配線
47
K5357X
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3
ｶ
ｼﾛ
)
49
2MGZSA001902
1
FLEXIBLE TRACK
ケーブルベア
50
K53621
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M06X010 (3
ｶ
ｼﾛ
)
51
H54241
2
BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3
ｶｼﾛ
)
52
W1106F
2
WASHER, LOCK
ワッシャ スプリング
6M/M(3
ｶｼﾛ
)
53
2MGTSA013900
1
NUT
ナット
54
2MGTSA006201
1
RETAINER, WIRING
押え 配線
54.1
2MGZSA001701
2
SPACER
スペーサ
55
H5426N
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3
ｶ
ｼﾛ
)
57
2MGZSA003402
1
SHEET
シート
59
K5172E
4
SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X008(3
ｶ
ｼﾛ
)
60
K53579
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010(3
ｶ
ｼﾛ
)
61
S3243G
4
SPACER
スペーサ
ASB-315E
63
2MGTSA006104
1
BKT, WIRING
ＢＫＴ 配線
64
H5426L
1
BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3
ｶ
ｼﾛ
)
65
H5426W
1
BOLT, HEX SOCKET
ボルト 六角穴
M04X022(3
ｶ
ｼﾛ
)
66
W1011A
2
WASHER, CONICAL
ワッシャ 皿
M-4-L
68
2MGZSA004700
1
RETAINER, WIRING
押え 配線
69
K5357X
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3
ｶ
ｼﾛ
)
70
2MGZSA001902
1
FLEXIBLE TRACK
ケーブルベア
243
PTS-NXT3c-07
M3 IIIc-Y SLIDE 2/
M3 IIIc-Yスライド 2/
2UGZSA000143
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
71
K53621
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M06X010 (3
ｶ
ｼﾛ
)
72
H54241
2
BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3
ｶｼﾛ
)
73
W1106F
2
WASHER, LOCK
ワッシャ スプリング
6M/M(3
ｶｼﾛ
)
74
2MGTSA013801
1
NUT
ナット
75
2MGTSA011801
1
RETAINER, WIRING
押え 配線
76
H70655
4
BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X022 CAP
ｾﾑｽ
P=3(3
ｶ
ｼﾛ
)
78
2MGZSA003402
1
SHEET
シート
81
A61137
1
ELBOW
エルボ
KQ2L10-00A
82
Y60191
1
UNION, ELBOW
ユニオン エルボ
KQ2L08-00A
83
Y60379
1
UNION
ユニオン
KQ2R08-10A
91
2MGKGP003700
1
SENSOR, LASER
センサ レーザ
92
K65014
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X025(3
ｶ
ｸﾛ
)
93
W1040R
2
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(1W-3)(3
ｶｸﾛ
)
95
2MGKGP003800
1
AMPLIFIER, SENSOR
アンプ センサ
101
2MGTSA018600
3
COVER, CATCH
カバー 受け
102
2MGTSA018702
2
COVER, CATCH
カバー 受け
103
H5725B
3
BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M03X008 P=3(
ｽﾃﾝﾚｽ
)
104
2MGTSA013401
4
SEAL, FELT
シール フェルト
105
2MGTSA013501
4
SEAL, FELT
シール フェルト
106
2MGTSA019001
1
COVER, CATCH
カバー 受け
111
2MGTSA018800
1
COVER, CATCH
カバー 受け
112
2MGTSA018902
1
COVER, CATCH
カバー 受け
113
H5725B
1
BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M03X008 P=3(
ｽﾃﾝﾚｽ
)
244
PTS-NXT3c-07
