PNEUMATIC CIRCUIT DIAGRAM Ref.BED φ6 1/8 φ6 φ6 1/8 2MGZPB0002** 2MGLPB0007** x2 15 16 17 18 18 22 19 20 21 1 2 3 4 5 6 5 6 7 7 8 8 9 9 15 16 17 18 18 19 20 21 22 2UGZPB000118 M6 IIIc-DEVICE BASE 3/ 274 PTS-NXT3c-07 M 6 I…
M6 IIIc-DEVICE BASE 2/
M6 IIIc-デバイスベース 2/
2UGZPB000118
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
2MGTPB001601
1
COVER
カバー
3
K51981
4
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X006
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
4
H3083R
2
BUSHING, RUBBER
ブシュ ゴム
B-10-1
5
H30125
1
FAN
ファン
109P0424F6D01
6
K1141R
1
GUARD, FIN
ガード フィン
109-059
7
K63592
4
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X027 P=4
ﾅﾍﾞｾﾑｽ
(3
ｶｼﾛ
)
8
2MGTPB004800
1
SHEET
シート
10
2MGTPB000800
1
BOX, POWER SUPPLY
ＢＯＸ 電源
11
2MGTPB000900
1
SHEET
シート
12
2MGTPB000701
1
RETAINER, WIRING
押え 配線
13
K51981
4
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X006
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
15
H65736
1
VALVE, SOL
バルブ ＳＯＬ
SY3320T-5MOZ-M5-F2-Q
16
Y60188
3
UNION, HALF
ユニオン ハーフ
KQ2S04-M5N
17
S1058A
2
SILENCER
サイレンサ
AN120-M5
18
K51981
2
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X006
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
19
2MGTPB002600
2
TUBE
チューブ
20
Y60282
3
UNION
ユニオン
KQ2U04-00A
21
2MGTPA003500
1
TUBE
チューブ
22
2MGTPB002900
1
TUBE
チューブ
23
2MGTPB003100
1
TUBE
チューブ
24
2MGTPB003000
1
TUBE
チューブ
25
T61964
1
POWER SUPPLY, DC
電源 ＤＣ
ZWS240BP-24
AA
H65736
1
VALVE, SOL
バルブ ＳＯＬ
SY3320T-5MOZ-M5-F2-Q
AB
S1058A
2
SILENCER
サイレンサ
AN120-M5
AC
Y60188
3
UNION, HALF
ユニオン ハーフ
KQ2S04-M5N
AD
2MGTPB002600
4
TUBE
チューブ
AE
2MGTPB002700
1
TUBE
チューブ
AF
K69285
2
CONTROLLER, SPEED
コントローラ スピード
AS2002F-04A
AG
2MGTPA003500
1
TUBE
チューブ
AH
K64100
2
CAP
キャップ
KQ2C10-00A
AI
Y60189
2
UNION, ELBOW
ユニオン エルボ
KQ2L04-M5N
AJ
S2101G
1
CYLINDER, AIR
シリンダ エアー
CDQSD25-40DCM-M9BL
AK
Y60190
2
UNION, ELBOW
ユニオン エルボ
KQ2L10-02AS
AL
2MGWWA237202
2
SOCKET, COUPLER
ソケット カプラ
AM
Y60282
3
UNION
ユニオン
KQ2U04-00A
AN
2MGTPB003700
1
TUBE
チューブ
BA
2MGTPB002900
1
TUBE
チューブ
BB
2MGTPB003000
1
TUBE
チューブ
BC
2MGTPB003100
1
TUBE
チューブ
273
PTS-NXT3c-07
PNEUMATIC CIRCUIT DIAGRAM
Ref.BED
φ6
1/8
φ6
φ6
1/8
2MGZPB0002**
2MGLPB0007** x2
15
16
17
1818
22
19
2021
1
2
3
4
5
6
5
6
7
7
8
8
9
9
15
16
17
18
18
19
20
21
22
2UGZPB000118

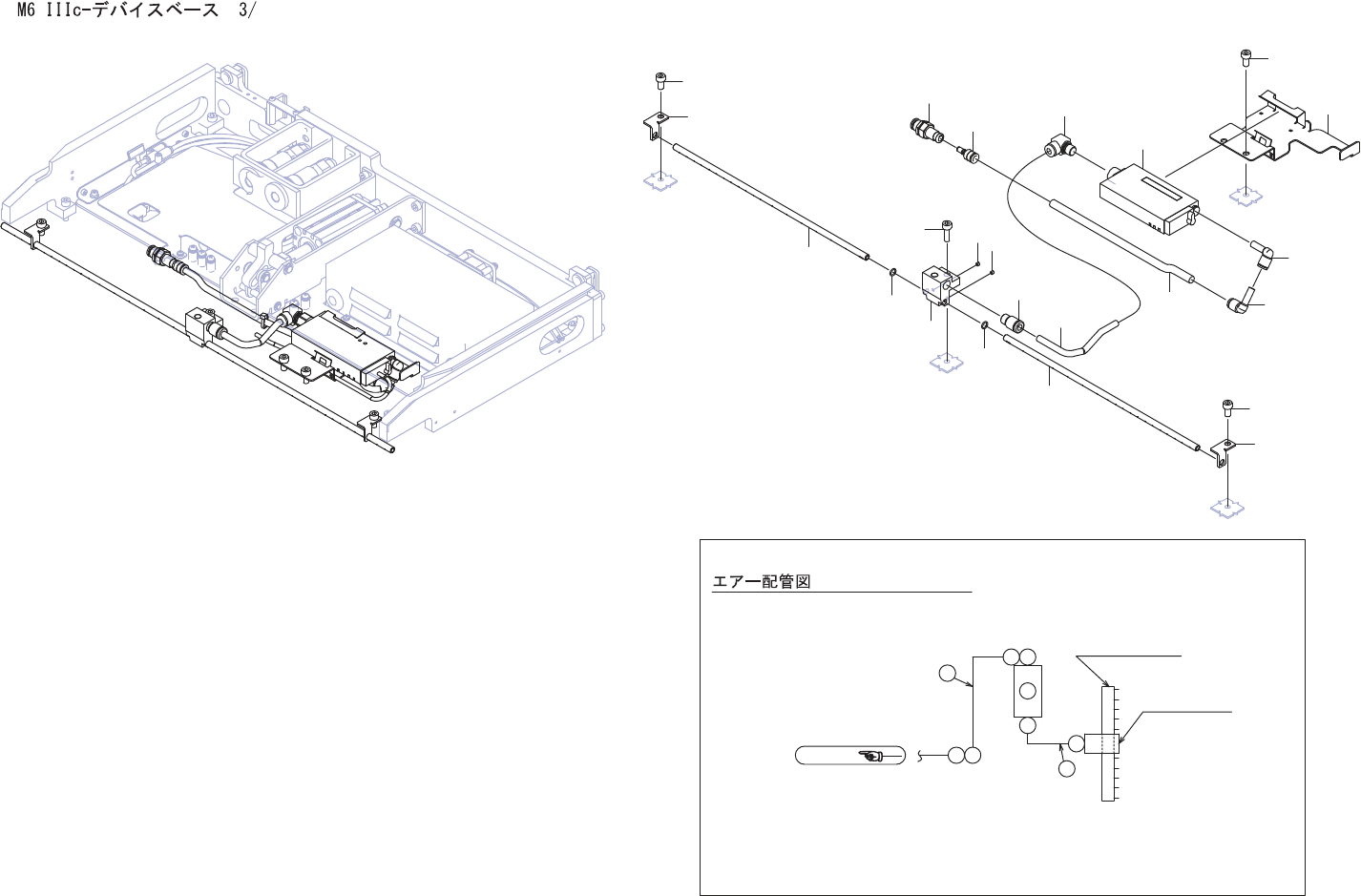

M6 IIIc-DEVICE BASE 3/
274
PTS-NXT3c-07
M
6
IIIc
-
x
/
UX
^
-
X
3
/
工
:
T
—
配管図
a
.
o
▽
■
a
M6 IIIc-DEVICE BASE 3/
M6 IIIc-デバイスベース 3/
2UGZPB000118
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGZPB000101
1
CLAMPER
クランパ
2
H54269
2
BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3
ｶｼﾛ
)
3
2MGZPB000201
1
MANIFOLD
マニホールド
4
H5427C
1
BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3
ｶ
ｼﾛ
)
5
PB0ADT1
2
BKT
ＢＫＴ
6
H54269
2
BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3
ｶｼﾛ
)
7
2MGLPB000702
2
PIPE
パイプ
8
A50525
2
O RING
Ｏリング
C03216H0
9
N4018T
2
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003
ﾋﾗｻｷ
15
Y60054
1
UNION, ELBOW
ユニオン エルボ
KQG2L06-01S
16
2MGZPB000500
1
TUBE
チューブ
17
S72294
1
SENSOR
センサ
IZN10E-11P06N
18
Y60200
2
UNION, ELBOW
ユニオン エルボ
KQ2L06-99A
19
2MGZPB000900
1
TUBE
チューブ
20
H3128B
1
PLUG
プラグ
KK2P-06H
21
S5026S
1
SOCKET
ソケット
KK2S-06E
22
Y60053
1
UNION, HALF
ユニオン ハーフ
KQG2S06-01S
275
PTS-NXT3c-07
