M3 IIIc-DEVICE PALLET 2/
M3 IIIc-デバイスパレット 2/
(Standard) 2UGZPE000135
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
2MGZPE000101
3
SEAL, BAR CODE
シール　バーコード
unit serial number
11
2MGTPE001310
1
PLATE, ARM
プレート　アーム
12
2MGTPE022301
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
13
2MGTPE022501
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
14
2MGZPE000503
1
BAR, GUIDE
バー　ガイド
15
K5357X
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
16
2MGTPE001400
1
BAR, GUIDE
バー　ガイド
17
K65006
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M06X012 (3
ｶ
ｼﾛ
)
18
2MGZPZ000100
1
HANDLE
取手
19
K53579
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X010(3
ｶ
ｼﾛ
)
21
2MGTPE001209
1
PLATE, ARM
プレート　アーム
22
2MGTPE022301
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
23
2MGTPE022501
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
24
2MGZPE000503
1
BAR, GUIDE
バー　ガイド
25
K5357X
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
26
2MGTPE001400
1
BAR, GUIDE
バー　ガイド
27
K65006
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M06X012 (3
ｶ
ｼﾛ
)
28
2MGZPZ000100
1
HANDLE
取手
29
K53579
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X010(3
ｶ
ｼﾛ
)
31
PB015X1
1
BKT, RETAINER
ＢＫＴ　押え
T parts
32
H54241
1
BOLT, HEX SOCKET
ボルト　六角穴
M06X015(3
ｶｼﾛ
)
33
W1106F
1
WASHER, LOCK
ワッシャ　スプリング
6M/M(3
ｶｼﾛ
)
34
W1108F
1
WASHER, FLAT
ワッシャ　平
4W-6(3
ｶ
ｼﾛ
)
281
PTS-NXT3c-07
F
G
H
J
1/3
PALLET WITH BUCKET
K
F
J
G
H
K
K
Option Option Option Option Option
14
17
24
2
15
16
16.1
19
20
21
21.1
22
25
25
27
27
29
29
29
29
30
30
30
30
11
12
31
31
56
57
58
59
41
42
42
43
43
43
43
43
43
44
45
45
46
46
46
46
46
46
47
47
47
47
49
49
50
50
50
50
51
2
2
62
63
64
66
67
68
70
71
72
74
75
76
78
79
80

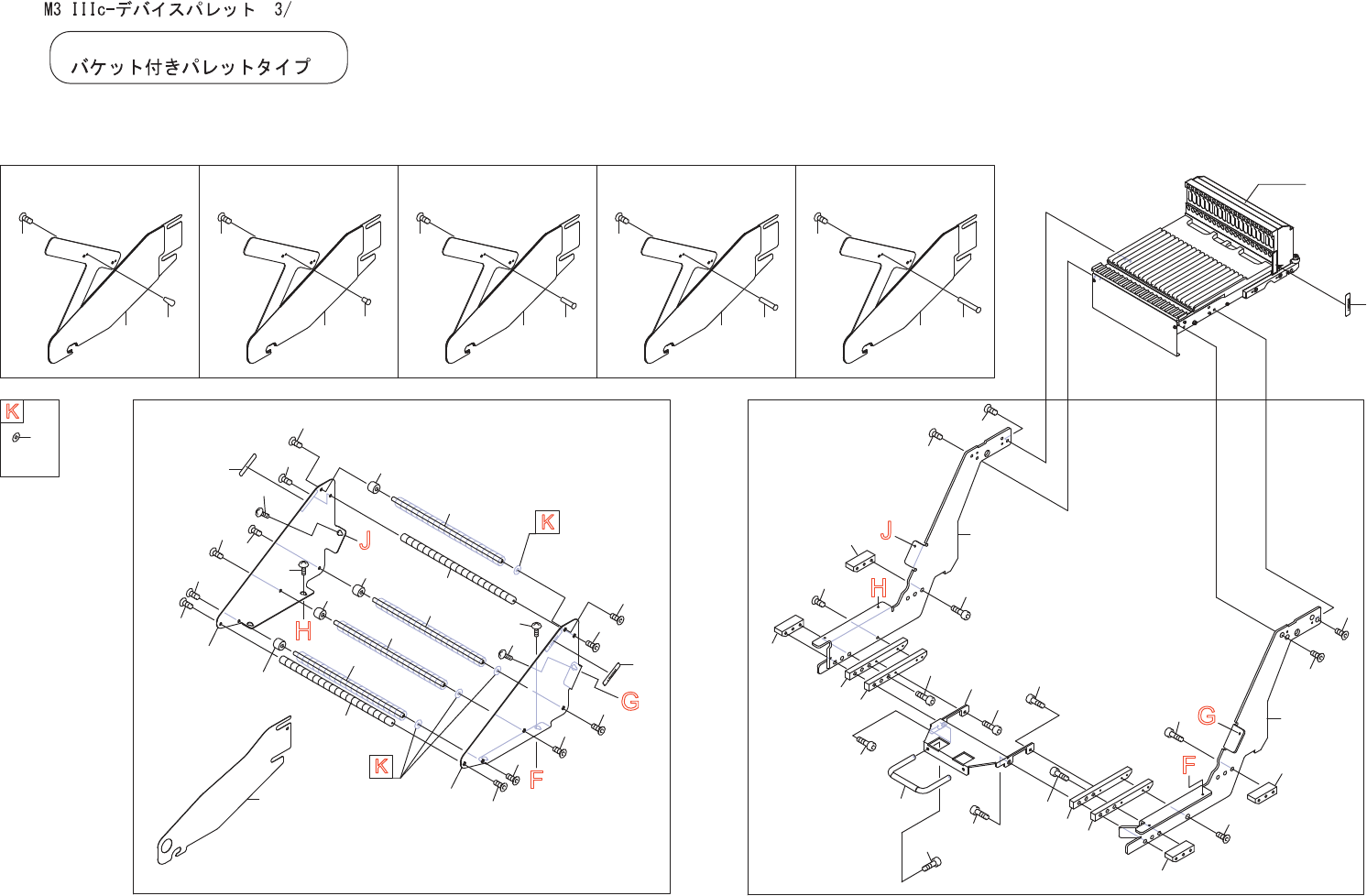

M3 IIIc-DEVICE PALLET 3/
