B K K A B D D C C E F PNEUMATIC CIRCUIT DIAGRAM Air blow E F G G J J H1 H1 L L M M N N 1 23 25 6 9 10 11 12 14 13 15 16 17 17 18 18 19 19 20 20 21 22 27 28 28.1 29 31 30 33 32 35 34.1 37 38 4 4 45 46 46 48 47 47 51 59 69…
M6 IIIc-DEVICE PALLET 4/
M6 IIIc-デバイスパレット 4/
(With bucket) 2UGZPF000239
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
2MGTPE017302
1
PLATE, PARTITION
プレート 仕切り
Option, W12/W16
3
2MGKPE005101
1
PIN
ピン
Option, W12/W16
4
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
Option, W12/W16
6
2MGTPE017302
1
PLATE, PARTITION
プレート 仕切り
Option, W08
7
2MGTPE018600
1
PIN
ピン
Option, W08
8
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
Option, W08
10
2MGTPE017302
1
PLATE, PARTITION
プレート 仕切り
Option, W24
11
2MGTPE020901
1
PIN
ピン
Option, W24
12
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
Option, W24
14
2MGTPE017302
1
PLATE, PARTITION
プレート 仕切り
Option, W32
15
2MGTPE021000
1
PIN
ピン
Option, W32
16
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
Option, W32
18
2MGTPE017302
1
PLATE, PARTITION
プレート 仕切り
Option, W44
19
2MGTPE021100
1
PIN
ピン
Option, W44
20
K5357L
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
Option, W44
293
PTS-NXT3c-07
B
K
K
A
B
D
D
C
C
E
F
PNEUMATIC CIRCUIT DIAGRAM
Air blow
E
F
G
G
J
J
H1
H1
L
L
M
M
N
N
1
23
25
6
9
10
11
12
14
13
15
16
17
17
18
18
19
19
20
20
21
22
27
28
28.1
29
31
30
33
32
35
34.1
37
38
4
4
45
46
46
48
47
47
51
59
69
72
75
76
77
79
81
82
83
84
86
87
88
89
90
93
93
95
97
3
3
7
39
40
41
42
43
34
48
52
53
54
52
53
55
56
57
58
60
61
62
63
64
65
66
67
68
68
73
74
70
71
77
91
92
98
99
24
60
60
105
106
109
101
104
102
103
121
122
107
108
96
110
112
113
114
116
117
6
4
4
5
5
7
9
10
11
12
14
13
133
133
133
131
131
132
133
131
45
88
93 93
93
110
117
77
79
77
72
9289
123
124
143
144
145
141
142
148
149
146
147
153
154
155
151
152
156
157
161
162
93
158
159
46.1
46.1
2UGTPK000217

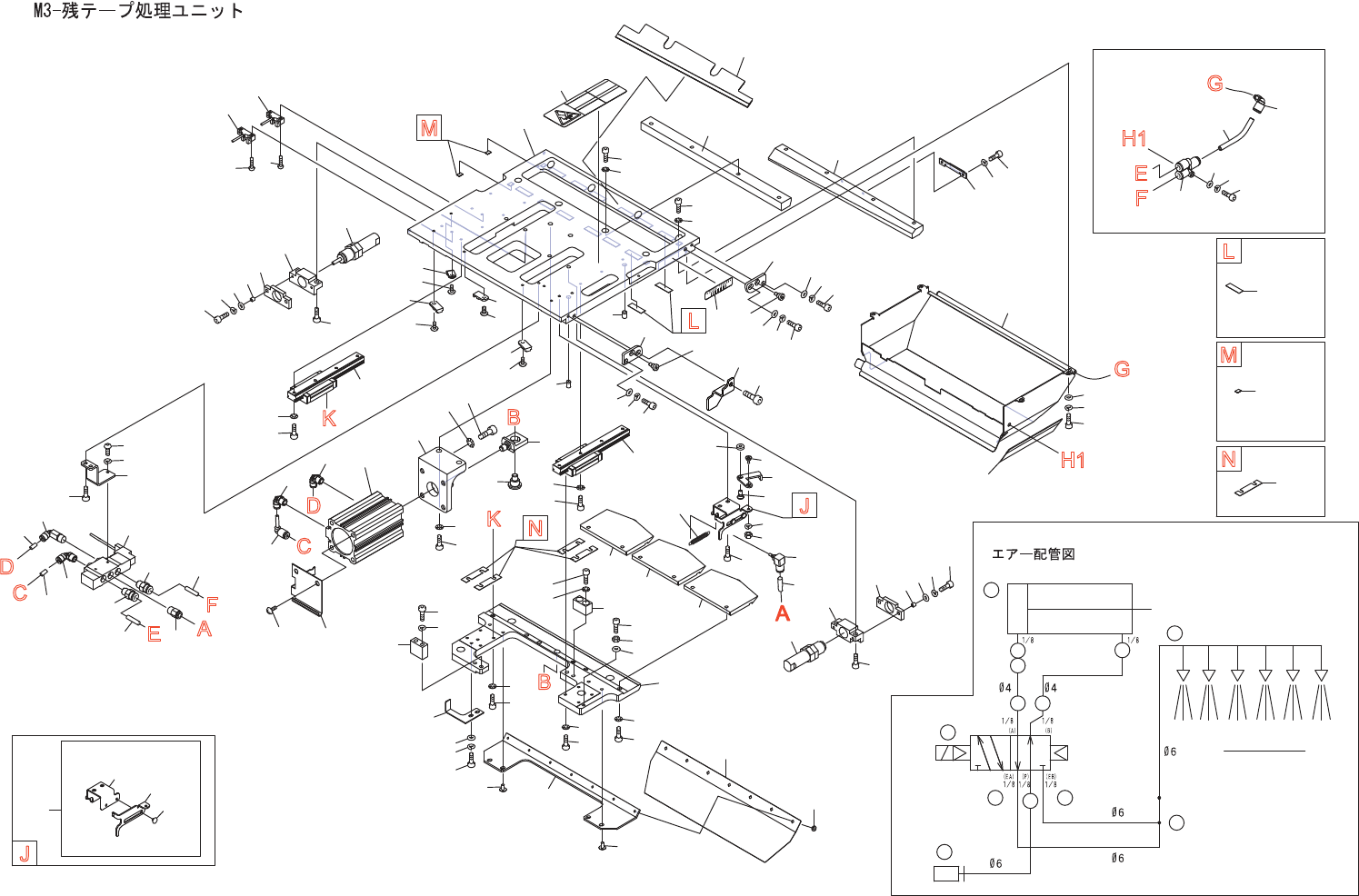

M3-WASTE TAPE PROCESSING UNIT
294
PTS-NXT3c-07
M
3
-
残亍一
"
7
°
処理
1
二
、
:
/
卜
H
1
EVI
F
L
"
5
^
G
^
y
—
ir
-
N
H
1
工
7
—
配管図
O
O
I
/
8
1
/
8
uuu
04
04
«
L
1
/
8
o
(
B
)
3
06
my
!
E
；
iiS
!
EB
)
1
/
8
o
0
o
06
o
iS
>
—
o
J
06
06
M3-WASTE TAPE PROCESSING UNIT
M3-残テープ処理ユニット
2UGTPK000217
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGTPK002703
1
PLATE
プレート
3
H60491
2
PIN, PARALLEL
ピン 平行
φ06X10 A
種
(m6)
4
S69233
2
SENSOR, PHOTO
センサ フォト
PM-L45-P
5
K51993
4
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X012
ﾅﾍﾞｾﾑｽ
P4(3
ｶ
ｼﾛ
)
6
PM0HLE0
2
BKT, STOPPER
ＢＫＴ ストッパ
7
H5427C
4
BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3
ｶ
ｼﾛ
)
9
2MGTPK005001
2
ABSORBER, SHOCK
アブソーバ ショック
10
PG07050
2
PLATE, STOPPER
プレート ストッパ
11
PM36281
4
COLLAR
カラー
12
H54253
4
BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3
ｶ
ｼﾛ
)
13
W1106C
4
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
14
W1108B
4
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
15
2MGTPK003900
1
PLATE, LOCATING
プレート 位置決め
16
2MGTPK004000
1
PLATE, LOCATING
プレート 位置決め
17
H5426M
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3
ｶ
ｼﾛ
)
18
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
19
W1043C
2
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
20
2MGTPK000102
2
BOLT, POSITIONING
ボルト 位置決め
21
2MGTPK002900
1
BOLT, HEX SOCKET
ボルト 六角穴
22
W1106E
1
WASHER, LOCK
ワッシャ スプリング
5M/M(3
ｶ
ｼﾛ
)
23
W1108E
1
WASHER, FLAT
ワッシャ 平
4W-5(3
ｶ
ｼﾛ
)
24
2MGTPK004100
1
BKT
ＢＫＴ
T parts
25
2MGTPK002900
1
BOLT, HEX SOCKET
ボルト 六角穴
27
2MGTPK000600
1
SEAL, BAR CODE
シール バーコード
unit serial number
28
2MGKPK002906
1
COVER
カバー
28.1
2MGTPK001502
1
BRUSH
ブラシ
29
H54251
4
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
30
W1106C
4
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
31
W1108B
4
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
32
2AGTPK000201
1
PANEL, CONNECTOR
パネル コネクタ
33
2MGTPK003700
1
PANEL, CONNECTOR
パネル コネクタ
34
2MGTPK003601
1
SHUTTER
シャッタ
34.1
2MGTPK003800
2
PIN, GUIDE
ピン ガイド
35
H5426K
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3
ｶ
ｼﾛ
)
37
S60017
1
SPRING, TENSION
スプリング 引張
AWA8-25
38
2MGKPK003001
1
STOPPER, SAFETY
ストッパ 安全
39
2MGKPK003301
1
PIN
ピン
40
2MGKPK012100
1
COLLAR
カラー
41
2MGKPK003400
1
PIN
ピン
42
N10793
1
NUT, HEX
ナット 六角
M03 P=0.5(3
ｶｼﾛ
)
43
W1106C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
44
PZ07302
1
TUBE
チューブ
45
H3149W
1
PLUG, COUPLER
プラグ カプラ
MC-06PCL
46
XG01971
2
GUIDE, RAIL
ガイド レール
INT
46.1
2MGTPK009800
2
GUIDE, RAIL
ガイド レール
INT
47
H54254
8
BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3
ｶ
ｼﾛ
)
48
W1010A
8
WASHER, CONICAL
ワッシャ 皿
M-3-L
51
2MGKPK000905
1
PLATE
プレート
52
H54252
8
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
53
W1010A
8
WASHER, CONICAL
ワッシャ 皿
M-3-L
54
PM0KXX2
1
BLOCK, STOPPER
ブロック ストッパ
