PTS-NXT3c-07 - 第302页
E E F F G G C C C A A A HALF DUCT 11 12 13 2 3 5 6 7 8 9 25 22 26 27 28 41 32 33 34 35 36 37 38 39 40 31 47 52 53 54 55 56 57 58 59 51 21 48 24 24 14 15 M3 IIIc-WASTE TAPE PROCESSING UNIT ATTACHMENTS 2UGZPK000109 302 PTS…
M6-WASTE TAPE PROCESSING UNIT
M6-残テープ処理ユニット
2UGTPL000216
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
115
Y60199
1
UNION, ELBOW
ユニオン エルボ
KQ2L06-M5A
116
2AGKPL000302
1
BRUSH
ブラシ
117
2MGTPL009400
1
BKT, COVER
ＢＫＴ カバー
118
K5172C
17
SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X003(3
ｶ
ｼﾛ
)
121
S2025A
4
SHEET
シート
CTAM1
122
S2025B
1
SHEET
シート
AB-2N
123
K5172L
5
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3
ｶ
ｼﾛ
)
131
2MGKPK002100
1
SHIM
シム
t=0.02
132
2MGKPK002200
1
SHIM
シム
t=0.05
133
2MGKPK002300
1
SHIM
シム
t=0.08
134
2MGKPK002400
1
SHIM
シム
t=0.10
135
2MGTPK004500
1
SHIM
シム
t=0.06
136
2MGKPK011300
1
SHIM
シム
t=0.04
137
2MGKPK021000
1
SHIM
シム
t=0.03
138
2MGKPK021100
1
SHIM
シム
t=0.07
139
2MGKPK021200
1
SHIM
シム
t=0.09
141
2MGKPK001700
1
SHIM
シム
t=0.02
142
PB017Y1
1
SHIM
シム
t=0.05
301
PTS-NXT3c-07
E
E
F
F
G
G
C
C
C
A
A
A
HALF DUCT
11
12
13
2
3
5
6
7
8
9
25
22
26
27
28
41
32
33
34
35
36
37
38
39
40
31
47
52
53
54
55
56
57
58
59
51
21
48
24
24
14
15

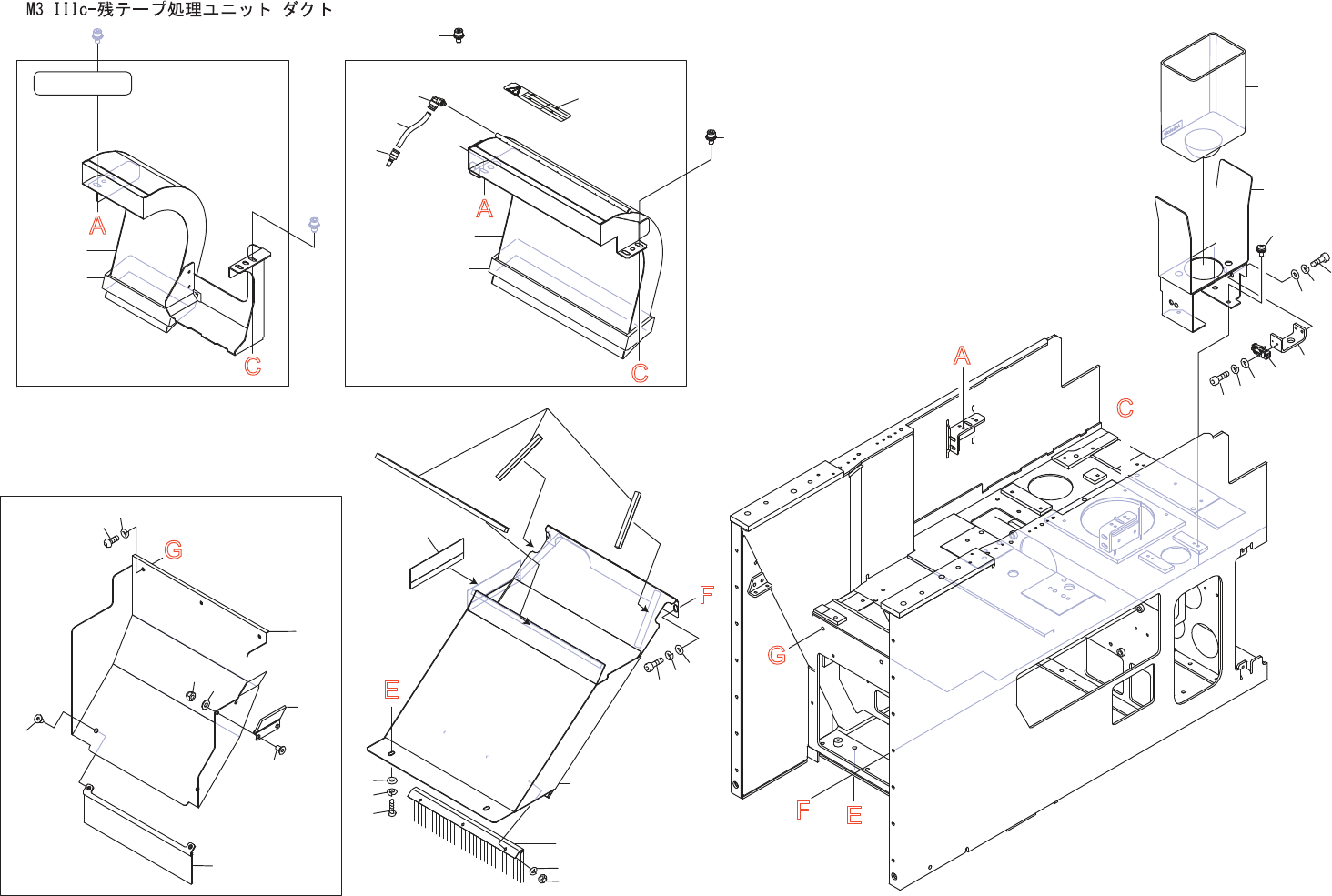

M3 IIIc-WASTE TAPE PROCESSING UNIT ATTACHMENTS
2UGZPK000109
302
PTS-NXT3c-07
M
3
丨
lie
-
残亍一夕処理
ZL
二夕卜夕
'
'
夕卜
-
9
/
/
F
E
M3 IIIc-WASTE TAPE PROCESSING UNIT ATTACHMENTS
M3 IIIc-残テープ処理ユニット ダクト
2UGZPK000109
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
PB09YD4
1
DUCT
ダクト
3
PZ43241
1
BRUSH
ブラシ
5
N10793
3
NUT, HEX
ナット 六角
M03 P=0.5(3
ｶｼﾛ
)
6
W1106C
3
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
7
K5258S
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X018(3
ｶ
ｼﾛ
)
8
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
9
W1043C
2
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
11
H54241
2
BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3
ｶｼﾛ
)
12
W1106F
2
WASHER, LOCK
ワッシャ スプリング
6M/M(3
ｶｼﾛ
)
13
W1108F
2
WASHER, FLAT
ワッシャ 平
4W-6(3
ｶ
ｼﾛ
)
14
H67175
1
BRUSH
ブラシ
LC6060-3PA GY 300R
15
2MGTPK001502
1
BRUSH
ブラシ
21
2MGTPK001412
1
DUCT
ダクト
22
PS03071
1
SHEET
シート
24
H68969
4
BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X008 CAP
ｾﾑｽ
P=3(3
ｶ
ｼﾛ
)
25
2MGTPK002601
1
SEAL
シール
26
Y60199
1
UNION, ELBOW
ユニオン エルボ
KQ2L06-M5A
27
2MGTPK002800
1
TUBE
チューブ
28
H3128B
1
PLUG
プラグ
KK2P-06H
31
2MGKPK009801
1
BOX, REJECT
ＢＯＸ ＮＧ
32
PB011T4
1
BKT, BOX
ＢＫＴ ＢＯＸ
33
K5198D
2
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X008
ﾅﾍﾞｾﾑｽ
P3(3
ｶｼﾛ
)
34
2MGTPK002300
1
BKT, SENSOR
ＢＫＴ センサ
35
H5426L
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3
ｶ
ｼﾛ
)
36
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
37
W1043C
2
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
38
S69789
1
SENSOR
センサ
AV634264-A
39
K5175Y
2
SCREW, C/R PAN
小ネジ 十穴鍋
M02X010(
ｽﾃﾝﾚｽ
)
40
W1105A
2
WASHER, LOCK
ワッシャ スプリング
2M/M(
ｽﾃﾝﾚｽ
)
41
W1107A
2
WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(
ｽﾃﾝﾚｽ
)
47
2MGTPK009901
1
DUCT
ダクト
48
PS03081
1
SHEET
シート
51
2MGZPK000103
1
CHUTE
シュート
52
K5258L
3
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X008(3
ｶ
ｼﾛ
)
53
W1106D
3
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
54
PZ58211
1
BRUSH
ブラシ
55
K65003
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3
ｶ
ｼﾛ
)
56
N1108K
2
NUT, DOMED CAP
ナット 六角袋
M03(
ｽﾃﾝﾚｽ
)
57
W1108B
2
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
58
PZ58223
1
BRUSH
ブラシ
59
K65003
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3
ｶ
ｼﾛ
)
303
PTS-NXT3c-07
