M6 IIIc-WASTE TAPE PROCESSING UNIT ATTACHMENTS 2/
M6 IIIc-残テープ処理ユニット ダクト 2/
2UGZPL000109
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
11
2MGTPL000710
1
DUCT
ダクト
12
PS03061
1
SHEET
シート
13
2MGTPL010301
1
SHEET
シート
14
2MGTPL010401
1
SHEET, RUBBER
シート ゴム
15
2MGTPK002601
1
SEAL
シール
16
Y60199
1
UNION, ELBOW
ユニオン エルボ
KQ2L06-M5A
17
2MGTPK002800
1
TUBE
チューブ
18
H3128B
1
PLUG
プラグ
KK2P-06H
21
2MGTPL010101
1
DUCT
ダクト
22
PS03081
1
SHEET
シート
23
2MGTPL010800
1
SHEET
シート
24
2MGTPL010900
1
SHEET, RUBBER
シート ゴム
31
2MGTPL010201
1
DUCT
ダクト
32
PS03081
1
SHEET
シート
33
2MGTPL011000
1
SHEET
シート
34
2MGTPL011100
1
SHEET, RUBBER
シート ゴム
61
2MGZPL000201
1
CHUTE
シュート
62
K5258L
3
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X008(3
ｶ
ｼﾛ
)
63
W1106D
3
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
64
PZ58973
1
BRUSH
ブラシ
65
PZ58963
1
BRUSH
ブラシ
66
K65003
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3
ｶ
ｼﾛ
)
71
2MGZPL000101
1
CHUTE
シュート
72
K5258L
5
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X008(3
ｶ
ｼﾛ
)
73
W1106D
5
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
74
PZ58973
2
BRUSH
ブラシ
75
PZ58963
1
BRUSH
ブラシ
76
K65003
6
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3
ｶ
ｼﾛ
)
77
PZ58941
1
BRUSH
ブラシ
78
K65003
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3
ｶ
ｼﾛ
)
79
N1108K
2
NUT, DOMED CAP
ナット 六角袋
M03(
ｽﾃﾝﾚｽ
)
80
W1108B
2
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
307
PTS-NXT3c-07
P1
B
A
H
H=900
H=950
H
PARTS FOR TRANSPORTATION
H
H
H
H
H
A
B
P2
P1 P2
F
H=900
H=900
H=912
H=920
H=925
H=930
H=935
H=940
H=950
H=970
F
10
11
6
7
8
9
20
22
23
24
20.1
25.1
28
23
25
29
30
20.2
20.3
56
57
58
59
62
61
60
63
56
64
65
66
12
16
17
17
13
2
3
67
68
2
4.1
5
5
4
16
5
15
14
1
70
7171
72
67
68
80
82
83
84
86
87
88
90
91
190
190
191
192
192
193
193
194
194
195
196
197
195
196
197
191
101
101
102
103
104
105
106
107
108
109
110
110
31
2UGZBA000153

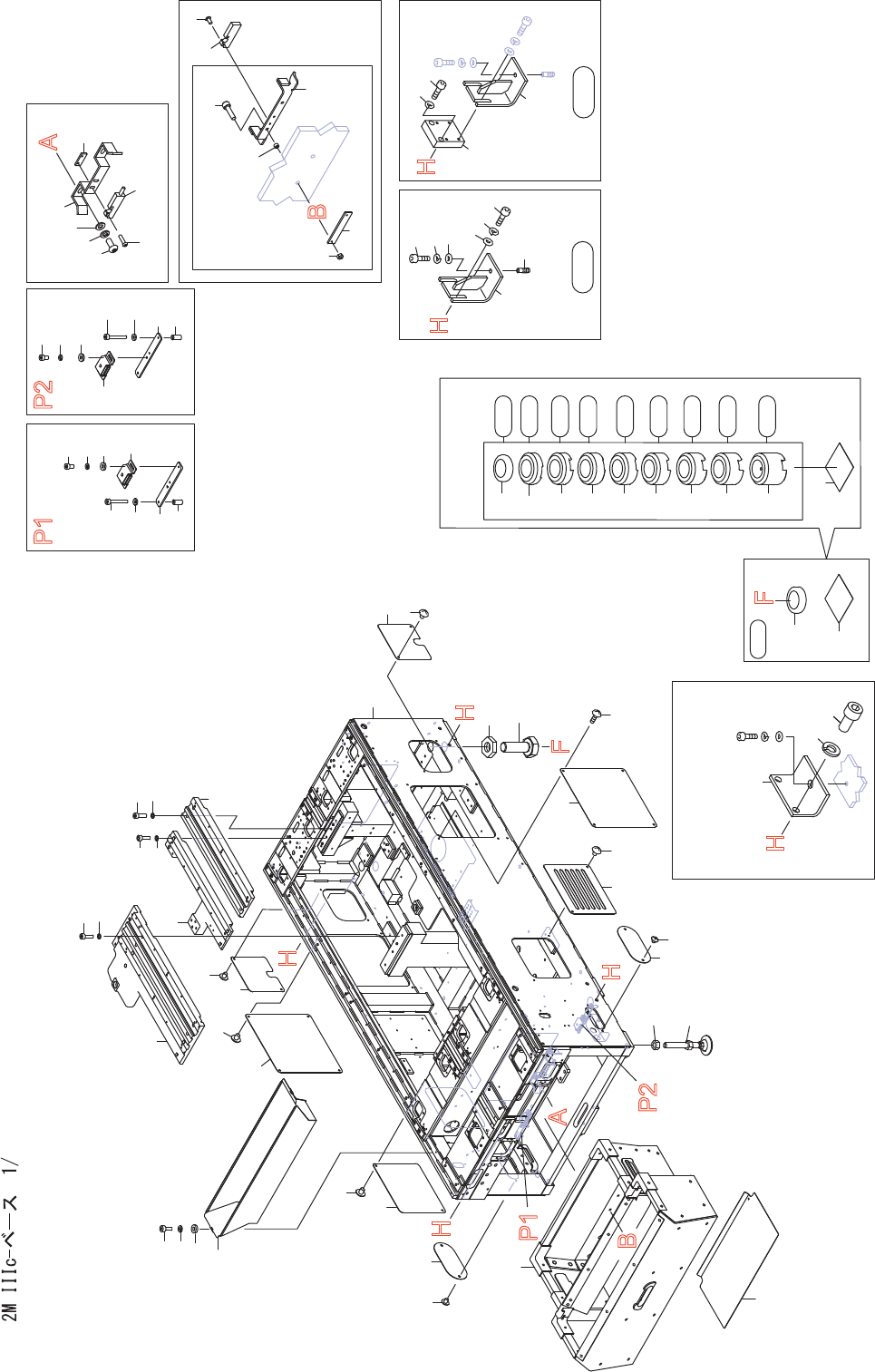

2M IIIc-BASE 1/
308
PTS-NXT3c-07
3
E
2
0000
0
0
0 0
0
f
-
K
)
E
0
2M IIIc-BASE 1/
2M IIIc-ベース 1/
2UGZBA000153
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGZBA000115
1
BASE
ベース
2
2MGTBB019200
2
COVER, SIDE
カバー サイド
3
K5171W
8
SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X006(3
ｶ
ｼﾛ
)
4
2MGTBB019100
1
COVER, SIDE
カバー サイド
4.1
2MGTBB019000
1
COVER, SIDE
カバー サイド
5
K5171W
4
SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X006(3
ｶ
ｼﾛ
)
6
2MGZBB000601
1
CHUTE, DISCHARGE
シュート 排出
7
H5426L
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3
ｶ
ｼﾛ
)
8
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
9
W1043C
2
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
10
2MGLPM000400
1
BOX, DUST
ＢＯＸ ダスト
11
2MGZBA001900
1
COVER
カバー
12
N1079R
2
NUT, HEX
ナット 六角
M16(3
ｶｼﾛ
)
13
H69740
2
BOLT, LEVELLING
ボルト レベリング
SFL-FB16130
14
PM05WZ1
4
NUT, HEX
ナット 六角
15
2MGTBA020200
4
BOLT, LEVELLING
ボルト レベリング
16
2MGZBA002000
2
COVER, SIDE
カバー サイド
17
K5171W
4
SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X006(3
ｶ
ｼﾛ
)
20
2MGTBB021800
1
BKT, SENSOR
ＢＫＴ センサ
20.1
H66227
2
BOLT
ボルト
M5X12 SUS TRX
ﾀﾝﾊﾟｰ
(
ﾅﾍﾞ
)
20.2
W1023C
2
WASHER, LOCK
ワッシャ スプリング
5M/M(
ｽﾃﾝﾚｽ
)
20.3
W1107G
2
WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(
ｽﾃﾝﾚｽ
)
22
GFAB1211
1
NUT
ナット
23
M1015E
1
MAGNET SW
マグネットＳＷ
HS7A-DMC7902
24
2MGKBZ001700
2
SCREW, C/R PAN
小ネジ 十穴鍋
25
2MGLBA011900
1
BKT
ＢＫＴ
25.1
H66869
2
BOLT
ボルト
40T-CS 4X16(
ﾄﾙｸｽ穴付ﾎﾞﾙﾄ
SUS A2-70)
28
2MGKBZ001600
2
SCREW, C/R PAN
小ネジ 十穴鍋
29
2MGKBA007900
2
SPACER
スペーサ
30
2MGKBA008400
1
NUT
ナット
31
N1080F
2
NUT, HEX
ナット 六角
M04(
ｽﾃﾝﾚｽ
)
56
PB18724
4
BKT
ＢＫＴ
57
H54288
8
BOLT, HEX SOCKET
ボルト 六角穴
M10X030(3
ｶ
ｼﾛ
)
58
W1106K
8
WASHER, LOCK
ワッシャ スプリング
10M/M(3
ｶｼﾛ
)
59
W60121
8
WASHER, FLAT
ワッシャ 平
4W-10(3
ｶｼﾛ
)
60
H54287
4
BOLT, HEX SOCKET
ボルト 六角穴
M10X025(3
ｶ
ｼﾛ
)
61
W1106K
4
WASHER, LOCK
ワッシャ スプリング
10M/M(3
ｶｼﾛ
)
62
W60121
4
WASHER, FLAT
ワッシャ 平
4W-10(3
ｶｼﾛ
)
63
H5123B
4
BOLT, ANCHOR
ボルト アンカー
9-6-5-M10(#10CA:KFC
製ｶｯﾄｱﾝｶｰ
)
64
PB21794
4
SPACER
スペーサ
H=950
65
H54288
8
BOLT, HEX SOCKET
ボルト 六角穴
M10X030(3
ｶ
ｼﾛ
)
66
W1015A
8
WASHER, CONICAL
ワッシャ 皿
M-10-H
67
2MGTBB019301
2
COVER, SIDE
カバー サイド
68
K5171W
4
SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X006(3
ｶ
ｼﾛ
)
70
WAB0201
4
BKT
ＢＫＴ
T parts
71
H54286
8
BOLT, HEX SOCKET
ボルト 六角穴
M10X020(3
ｶ
ｼﾛ
)
T parts
72
W1106K
8
WASHER, LOCK
ワッシャ スプリング
10M/M(3
ｶｼﾛ
)
T parts
80
2MGZBA000202
1
BRIDGE
ブリッジ
82
H54272
6
BOLT, HEX SOCKET
ボルト 六角穴
M06X020(3
ｶｼﾛ
)
83
W1013A
6
WASHER, CONICAL
ワッシャ 皿
M- 6-H
84
2MGZBA000302
1
BRIDGE
ブリッジ
