311
PTS-NXT3c-07
C
B
C
D
E
F
G
H
I
F
G
H
I
B
C
D
E
D
H
F
G
E
I
B
A
K
K
10
11
9
15
16
12
13
14
4
5
6
6
7
7
8
3
5
30
26
29
28
25
27
17
17
28
29
27
26
25
21
22
21
22
24
23
18
31
35
37
39
38
1
2
90
95
94
93
93
96
92
20
20
19
18
19
96
95
37
39
38
35
36
29.1
29.1
36.1
36.1
36
100
101
102
103
104
105
106
107
107
41

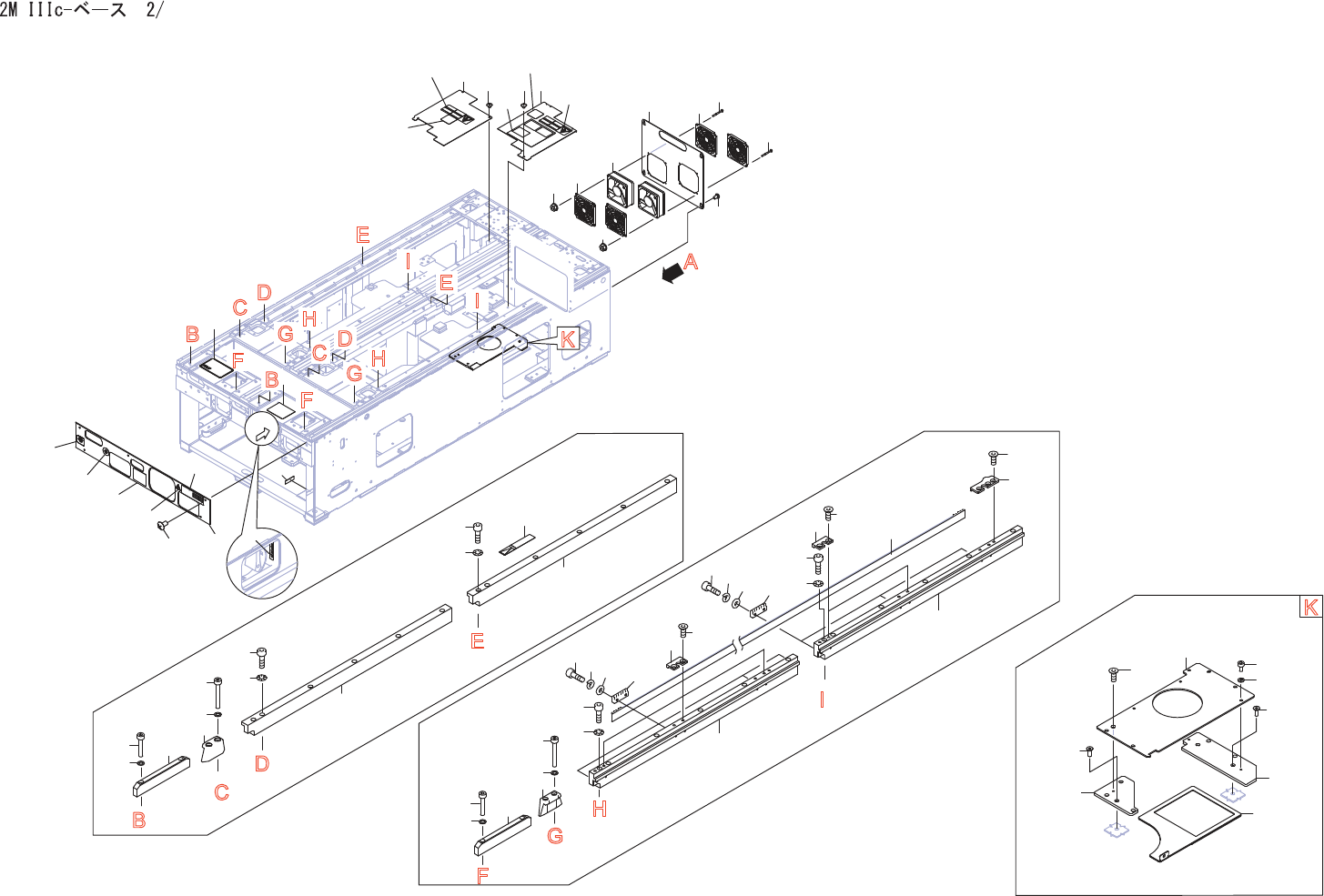

2M IIIc-BASE 2/
2UGZBA000153
VIEW
312
PTS-NXT3c-07
2
M
IIIc
-
K
-
x
2
/
r
n
2M IIIc-BASE 2/
2M IIIc-ベース 2/
2UGZBA000153
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGZBA000404
1
COVER
カバー
2
K5173B
5
SCREW, C/R TRUSS
小ネジ　十穴トラス
M05X010(3
ｶ
ｼﾛ
)
3
PB085N1
1
COVER
カバー
4
PB085M1
1
COVER
カバー
5
K5171W
2
SCREW, C/R TRUSS
小ネジ　十穴トラス
M05X006(3
ｶ
ｼﾛ
)
6
PZ25691
2
SEAL
シール
7
2MGKBA009601
2
SEAL
シール
8
RX02270
1
SEAL
シール
9
2MGTBB023900
1
SEAL
シール
10
2MGZBA001701
1
SEAL, BAR CODE
シール　バーコード
unit serial number
11
RX00191
2
NAMEPLATE
銘板
12
2MGZBB004902
1
SEAL
シール
13
2EGLBA000901
1
NAMEPLATE
銘板
14
EEBR1720
1
SEAL
シール
15
2MGTBA006401
1
NAMEPLATE
銘板
16
MPZ7063
1
NAMEPLATE
銘板
17
2MGZBB003200
4
GUIDE
ガイド
18
H5426Y
22
BOLT, HEX SOCKET
ボルト　六角穴
M04X030(3
ｶ
ｼﾛ
)
19
W1011A
22
WASHER, CONICAL
ワッシャ　皿
M-4-L
20
2MGZBB003100
4
GUIDE
ガイド
21
H5426Y
22
BOLT, HEX SOCKET
ボルト　六角穴
M04X030(3
ｶ
ｼﾛ
)
22
W1011A
22
WASHER, CONICAL
ワッシャ　皿
M-4-L
23
2MGKBB004301
2
BLOCK
ブロック
24
K63523
6
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X010(3
ｶｼﾛ
)
25
2MGTBA004601
10
RETAINER
押え
26
K63523
20
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X010(3
ｶｼﾛ
)
27
2MGTBA004501
12
RETAINER
押え
28
H54252
24
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
29
W1106C
24
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
29.1
W1108B
24
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
30
2MGZBB003300
2
BELT, TIMING
ベルト　タイミング
31
PZ59170
2
SEAL
シール
35
2MGTBB001701
4
GUIDE
ガイド
36
H5426W
8
BOLT, HEX SOCKET
ボルト　六角穴
M04X022(3
ｶ
ｼﾛ
)
36.1
W1011A
8
WASHER, CONICAL
ワッシャ　皿
M-4-L
37
2MGLBA002801
4
GUIDE
ガイド
38
H5426Y
8
BOLT, HEX SOCKET
ボルト　六角穴
M04X030(3
ｶ
ｼﾛ
)
39
W1011A
8
WASHER, CONICAL
ワッシャ　皿
M-4-L
41
PZ07822
1
SEAL
シール
90
2MGZBB002002
1
COVER
カバー
92
K5258W
4
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M05X008(3
ｶ
ｼﾛ
)
93
K1141B
4
GUARD, FIN
ガード　フィン
109-1001G
94
H67779
2
FAN
ファン
9G0924S2D01
95
K5174C
8
SCREW, WASHER ASS'Y
小ネジ　座金組込み
M04X045 P=3
ﾅﾍﾞｾﾑｽ
(3
ｶ
ｼﾛ
)
96
N1080H
8
NUT, HEX
ナット　六角
M04
ｻﾞﾂｷ
(3
ｶｼﾛ
)
100
2MGTBA014701
1
FILTER
フィルタ
101
2MGTBA012202
1
PLATE
プレート
102
2MGTBA013902
1
PLATE
プレート
103
2MGTBA014801
1
PLATE, RETAINING
プレート　押え
104
H54251
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3
ｶ
ｼﾛ
)
105
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
