2M IIIc-BASE 5/
2M IIIc-ベース 5/
2UGZBA000153
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
49
H5429D
8
BOLT, HEX SOCKET
ボルト 六角穴
M10X050(3
ｶ
ｼﾛ
)
50
W1015A
8
WASHER, CONICAL
ワッシャ 皿
M-10-H
51
PM25483
2
PIN, PIVOT
ピン 支点
52
S1035A
4
CIR-CLIP
サークリップ
STW 16
53
2MGTBA001601
2
BKT, CYLINDER
ＢＫＴ シリンダ
54
H54241
4
BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3
ｶｼﾛ
)
55
W1013A
4
WASHER, CONICAL
ワッシャ 皿
M- 6-H
60
2MGTBB002700
2
DOG, SW
ドッグ ＳＷ
61
H5427C
4
BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3
ｶ
ｼﾛ
)
62
W1106E
4
WASHER, LOCK
ワッシャ スプリング
5M/M(3
ｶ
ｼﾛ
)
63
2MGZBB001903
2
BKT
ＢＫＴ
64
H5426L
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3
ｶ
ｼﾛ
)
65
W1106D
4
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
66
W1043C
4
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
67
H2093W
2
PIN, PARALLEL
ピン 平行
φ04X10 B
種
(h8)
68
S64292
2
SW, LIMIT
ＳＷ リミット
D4N-1225-FM
69
N2029Z
2
NIPPLE
ニップル
STR-13.5 (5301 5130)
70
H5426Y
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X030(3
ｶ
ｼﾛ
)
71
W1011A
4
WASHER, CONICAL
ワッシャ 皿
M-4-L
324
PTS-NXT3c-07
このページはブランクページです
This page is intentionally blank.
此页是空白页
325
PTS-NXT3c-07

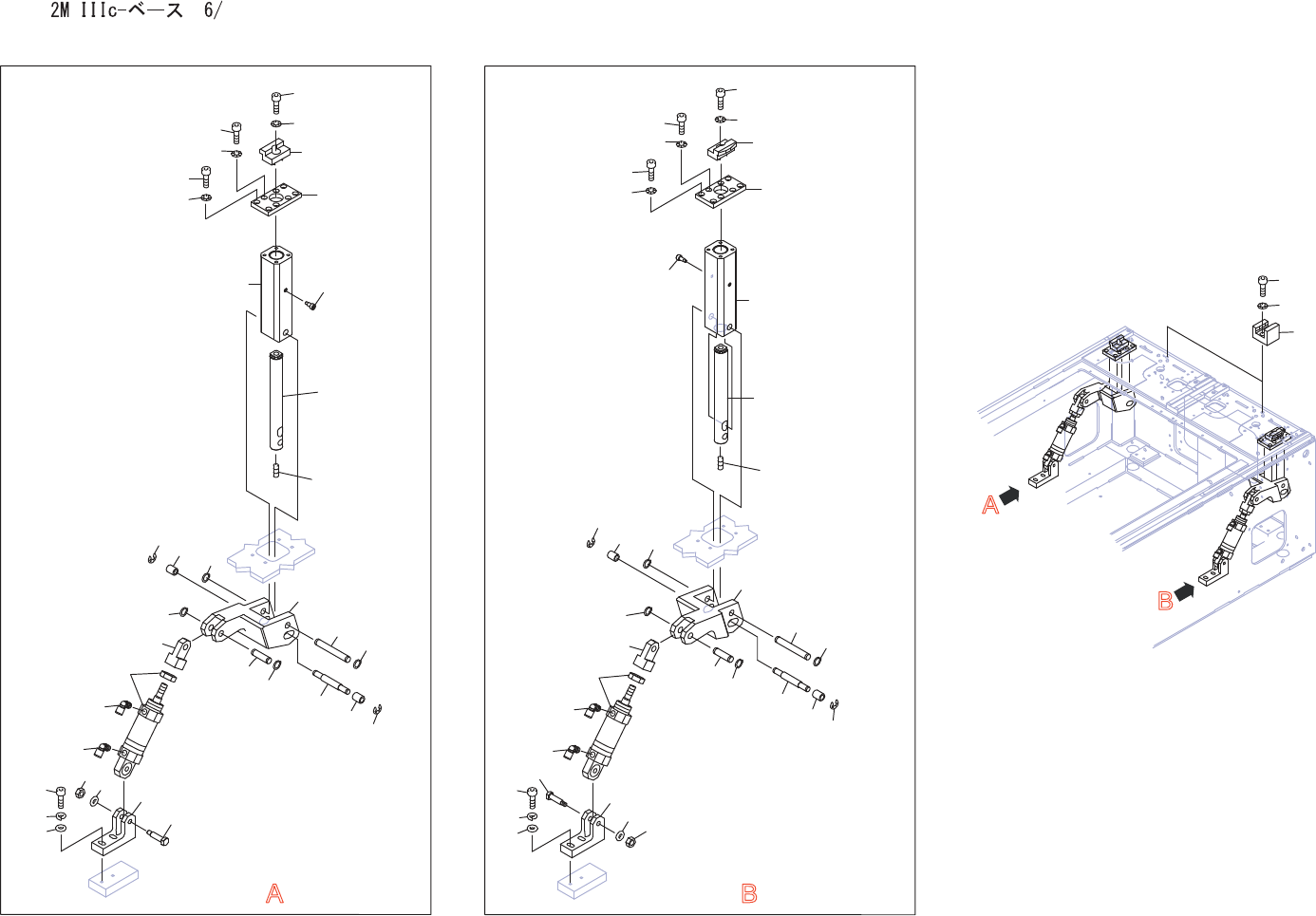

A
B
DETAIL
A
DETAIL
B
1
3
2
25
28
29
30
27
26
22
20
18
17
16
23
24
21
22
19
18
20
12
13
14
15
24
9
7
8
7
8
10
11
5
9
10
11
7
8
7
8
12
22
20
18
24
23
24
21
22
19
18
20
33
33
32
31
28
29
30
27
32
31
25
26
14
15
5
13
26.1
26.1
26.1
26.1
2M IIIc-BASE 6/
2UGZBA000153
326
PTS-NXT3c-07
2
M
IIIc
-
K
-
x
6
/
