PTS-NXT3c-07 - 第362页
A1 A2 D D DETAIL Bc OPTION D E A1 A2 E E A3 A3 Bc Ba B Bc A2 A3 DETAIL B DETAIL Ba 11 12 12.1 14 15 13 17 17 18 18 19 10 20 21 22 1 2 16 16 7 6 5 31 34 36 35 37 26 42 43 39 40 41 24 23 27 30 31 32 28 29 32 30 38 44 45 46…
このページはブランクページです
This page is intentionally blank.
此页是空白页
361
PTS-NXT3c-07
A1
A2
D
D
DETAIL
Bc
OPTION
D
E
A1
A2
E
E
A3
A3
Bc
Ba
B
Bc
A2
A3
DETAIL
B
DETAIL
Ba
11
12
12.1
14
15
13
17
17
18
18
19
10
20
21
22
1
2
16
16
7
6
5
31
34
36
35
37
26
42
43
39
40
41
24
23
27
30
31
32
28
29
32
30
38
44
45
46
9
8

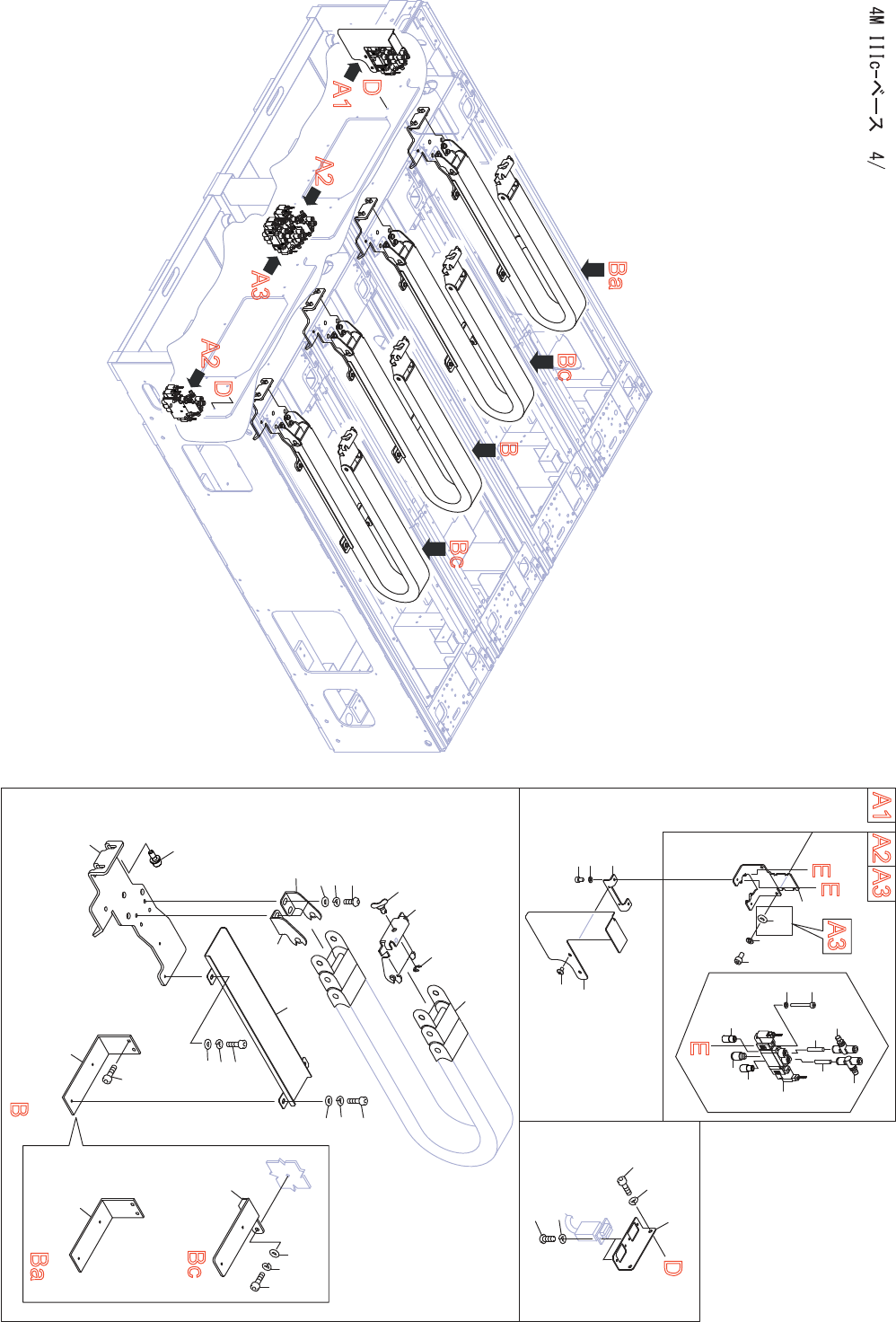

2UGZBB000153
4M IIIc-BASE 4/
362
PTS-NXT3c-07
4
M
1
MC
-
AIX
4
/
4M IIIc-BASE 4/
4M IIIc-ベース 4/
2UGZBB000153
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGZBB004400
1
COVER
カバー
2
K5171S
2
SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3
ｶ
ｼﾛ
)
5
PB06BZ1
2
BKT
ＢＫＴ
OPTION
6
H54298
4
BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3
ｶ
ｼﾛ
)
OPTION
7
W1106E
4
WASHER, LOCK
ワッシャ スプリング
5M/M(3
ｶ
ｼﾛ
)
OPTION
8
K5178N
8
SCREW, C/R PAN
小ネジ 十穴鍋
M03X006(
ｽﾃﾝﾚｽ
)
9
W1106C
8
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
10
PB0AMA2
4
BKT
ＢＫＴ
11
H5426K
8
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3
ｶ
ｼﾛ
)
12
W1106D
8
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
12.1
W1108S
2
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
13
H67698
8
VALVE, SOL
バルブ ＳＯＬ
SY5220T-5MOZ-C6-F2-X490-Q
14
H54258
16
BOLT, HEX SOCKET
ボルト 六角穴
M03X025(3
ｶ
ｼﾛ
)
15
W1106C
16
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
16
K5340Y
16
CONTROLLER, SPEED
コントローラ スピード
AS2001F-06(
ｼﾛ
)
17
PZ20931
16
TUBE
チューブ
18
S63104
16
SILENCER
サイレンサ
AN10-01
19
Y60252
8
UNION, HALF
ユニオン ハーフ
KQ2S08-01AS
20
PB0AMB0
1
BKT, COVER
ＢＫＴ カバー
21
H54250
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3
ｶ
ｼﾛ
)
22
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
23
2MGTBB016500
4
BKT
ＢＫＴ
24
H67988
8
BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M06X015 CAP
ｾﾑｽ
P=3(3
ｶ
ｼﾛ
)
26
PB92294
4
HOLDER
受け
27
H5426K
12
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3
ｶ
ｼﾛ
)
28
W1106D
12
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
29
W1043C
12
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
30
PB92301
1
BKT
ＢＫＴ
31
PB92311
1
BKT
ＢＫＴ
32
H54269
4
BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3
ｶｼﾛ
)
34
2MGZBB001801
2
BKT
ＢＫＴ
35
H5427B
4
BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3
ｶｼﾛ
)
36
W1106E
4
WASHER, LOCK
ワッシャ スプリング
5M/M(3
ｶ
ｼﾛ
)
37
W1108E
4
WASHER, FLAT
ワッシャ 平
4W-5(3
ｶ
ｼﾛ
)
38
PB92351
4
BKT
ＢＫＴ
39
PB92361
4
BKT
ＢＫＴ
40
K52584
16
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M06X012(3
ｶ
ｼﾛ
)
41
W1106F
16
WASHER, LOCK
ワッシャ スプリング
6M/M(3
ｶｼﾛ
)
42
W1108F
16
WASHER, FLAT
ワッシャ 平
4W-6(3
ｶ
ｼﾛ
)
43
K65429
4
FLEXIBLE TRACK
ケーブルベア
TKP35H22-40W50R37-31L
44
PB92373
4
BKT
ＢＫＴ
45
T67703
4
KNOB
ツマミ
D4-AJW5-45
46
S1003K
4
CIR-CLIP
サークリップ
ST-EW-7(3
ｶ
ｼﾛ
)
363
PTS-NXT3c-07
