M3 IIIc-SINGLE CONVEYOR 6/
M3 IIIc-シングルコンベア 6/
2UGZCA000130
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
69
W1106D
4
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
70
PZ05392
1
PULLEY
プーリ
71
N4027A
2
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005
ｸﾎﾞﾐｻｷ
72
H4521R
1
BELT, TIMING
ベルト タイミング
324-3GT-9
77
2MGTCA007300
1
BKT
ＢＫＴ
78
H5427B
2
BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3
ｶｼﾛ
)
79
W1106E
2
WASHER, LOCK
ワッシャ スプリング
5M/M(3
ｶ
ｼﾛ
)
80
S2025A
1
SHEET
シート
CTAM1
81
K5172L
1
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3
ｶ
ｼﾛ
)
83
PB0ADN9
1
COVER
カバー
84
K5258M
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X010(3
ｶ
ｼﾛ
)
85
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
86
W1043C
2
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
87
2EGTCA000800
1
BOARD
基板
88
H5426K
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3
ｶ
ｼﾛ
)
89
W1106D
4
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
91
2MGKCA007701
1
RAIL
レール
92
2MGTCA000801
1
BKT, LOCATING
ＢＫＴ 位置決め
93
H54252
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
94
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
95
W1108D
1
WASHER, FLAT
ワッシャ 平
4W-3(3
ｶ
ｼﾛ
)
101
2MGTCA002701
2
AMPLIFIER
アンプ
111
S2025A
10
SHEET
シート
CTAM1
112
K5172L
10
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3
ｶ
ｼﾛ
)
416
PTS-NXT3c-07
このページはブランクページです
This page is intentionally blank.
此页是空白页
417
PTS-NXT3c-07
A
B
Option
OPTION

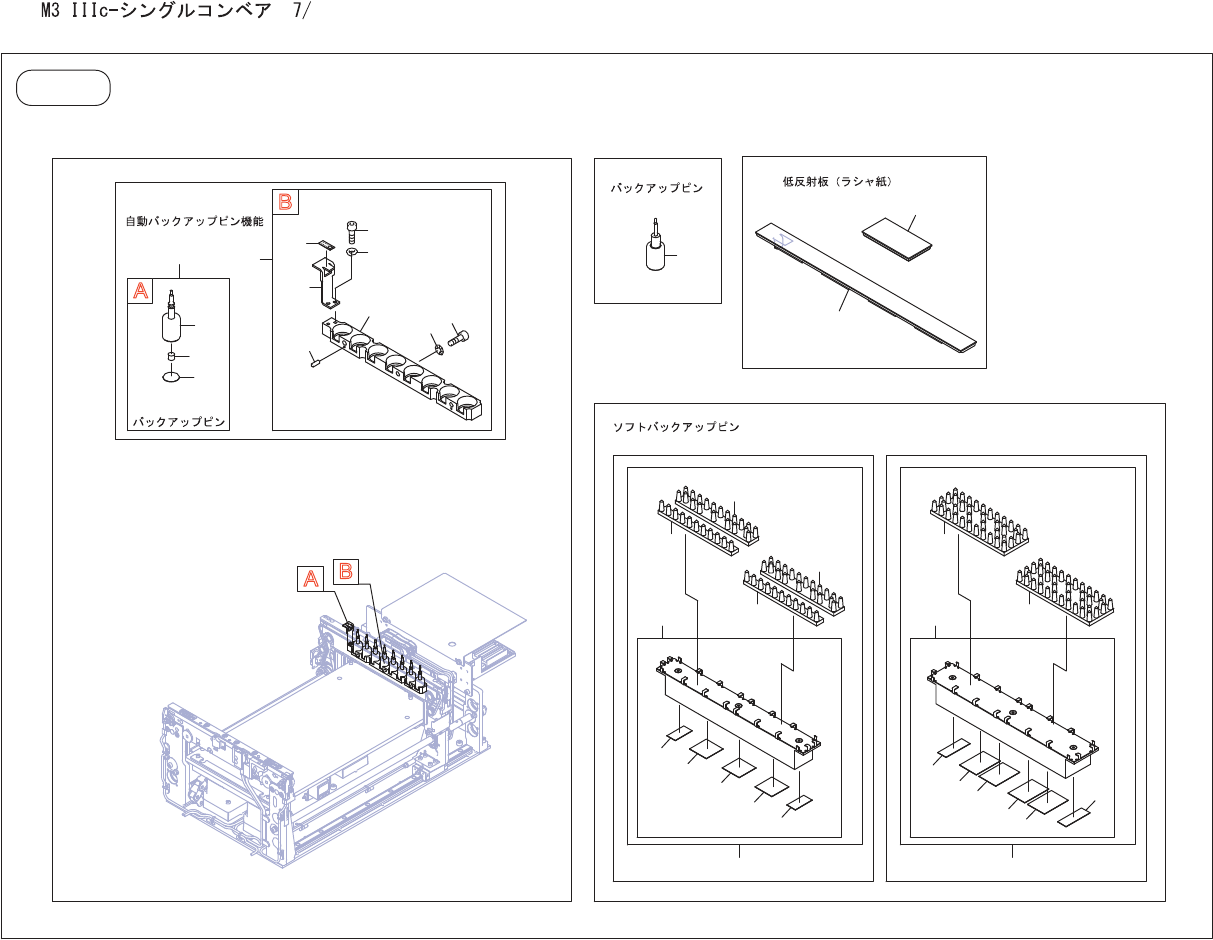

Auto backup pin function
