2UGZCB000128

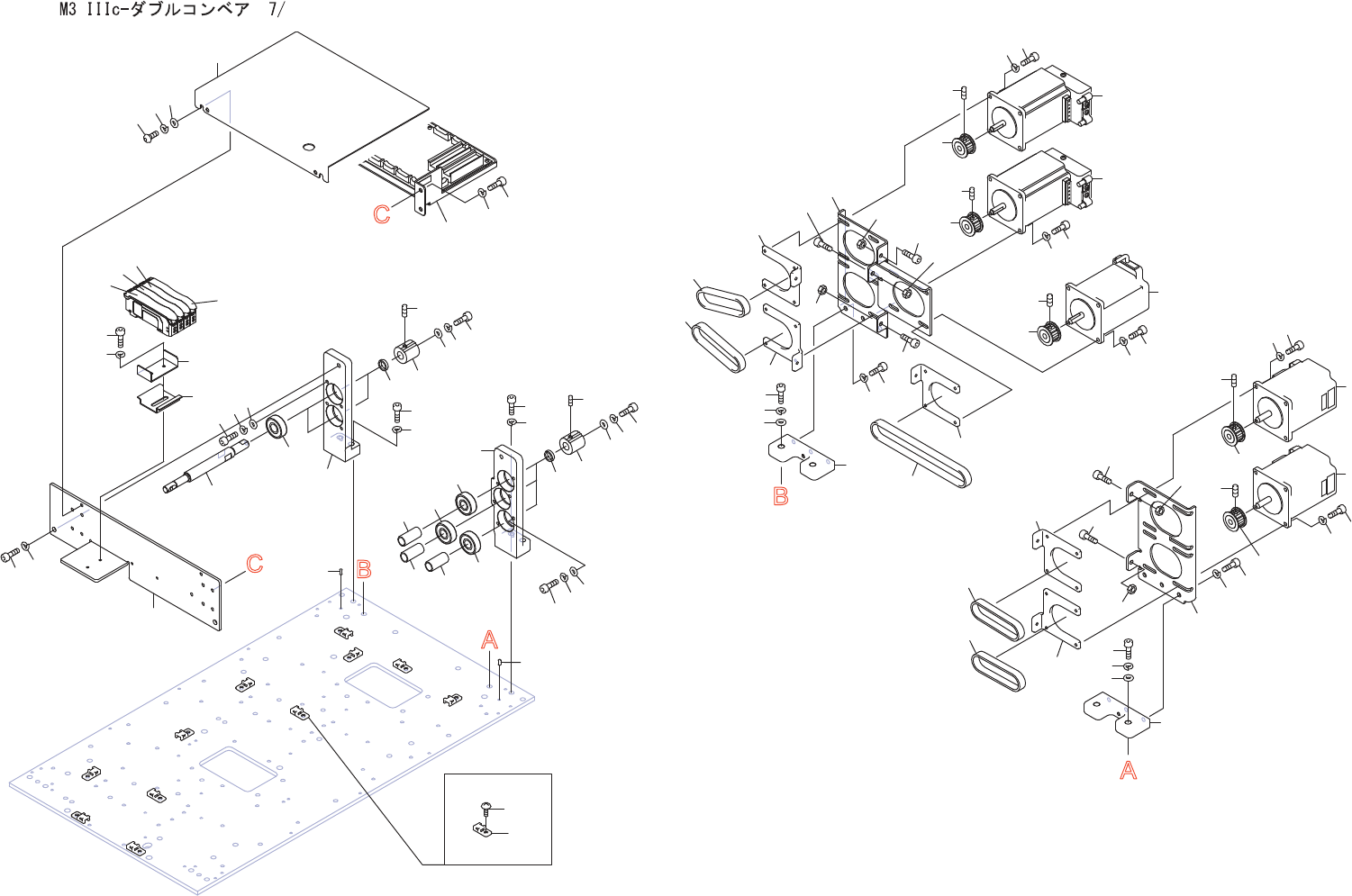

M3 IIIc-DOUBLE CONVEYOR 7/
452
PTS-NXT3c-07
M
3
IIIc
-
^
^
U
=
i
>
^
7
7
/
A
>
-
f
°
^
f
1
M3 IIIc-DOUBLE CONVEYOR 7/
M3 IIIc-ダブルコンベア 7/
2UGZCB000128
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGTCA006801
2
SHAFT
シャフト
2
H4175A
2
BEARING
ベアリング
6000ZZCM
3
H5426K
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
4
W1106D
4
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
5
W1043C
4
WASHER, FLAT
ワッシャ　平
4W- 4(3
ｶｼﾛ
)
6
2MGTCA006401
2
WASHER
ワッシャ
7
2MGKCA027600
2
PULLEY
プーリ
8
N4027A
2
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M04X005
ｸﾎﾞﾐｻｷ
9
H5427C
2
BOLT, HEX SOCKET
ボルト　六角穴
M05X015(3
ｶ
ｼﾛ
)
10
W1106E
2
WASHER, LOCK
ワッシャ　スプリング
5M/M(3
ｶ
ｼﾛ
)
11
W1108C
2
WASHER, FLAT
ワッシャ　平
5M/MX1.0X10(3
ｶｼﾛ
)
23
2MGTCA007002
1
BKT
ＢＫＴ
24
H54271
2
BOLT, HEX SOCKET
ボルト　六角穴
M06X018(3
ｶ
ｼﾛ
)
25
W1106F
2
WASHER, LOCK
ワッシャ　スプリング
6M/M(3
ｶｼﾛ
)
26
H2096H
3
PIN, PARALLEL
ピン　平行
φ03X06 B
種
(h8)
ｽﾃﾝﾚｽ
27
2MGTCA006401
3
WASHER
ワッシャ
28
2MGKCA027600
3
PULLEY
プーリ
29
N4027A
3
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M04X005
ｸﾎﾞﾐｻｷ
30
H5427C
3
BOLT, HEX SOCKET
ボルト　六角穴
M05X015(3
ｶ
ｼﾛ
)
31
W1106E
3
WASHER, LOCK
ワッシャ　スプリング
5M/M(3
ｶ
ｼﾛ
)
32
W1108C
3
WASHER, FLAT
ワッシャ　平
5M/MX1.0X10(3
ｶｼﾛ
)
33
H4175A
3
BEARING
ベアリング
6000ZZCM
36
PM36864
3
COLLAR
カラー
37
H5426K
6
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
38
W1106D
6
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
39
W1043C
6
WASHER, FLAT
ワッシャ　平
4W- 4(3
ｶｼﾛ
)
40
2MGTCA006902
1
BKT
ＢＫＴ
41
H54271
2
BOLT, HEX SOCKET
ボルト　六角穴
M06X018(3
ｶ
ｼﾛ
)
42
W1106F
2
WASHER, LOCK
ワッシャ　スプリング
6M/M(3
ｶｼﾛ
)
43
H2096H
3
PIN, PARALLEL
ピン　平行
φ03X06 B
種
(h8)
ｽﾃﾝﾚｽ
44
2MGTCB006701
2
PLATE
プレート
45
H54272
4
BOLT, HEX SOCKET
ボルト　六角穴
M06X020(3
ｶｼﾛ
)
46
W1106F
4
WASHER, LOCK
ワッシャ　スプリング
6M/M(3
ｶｼﾛ
)
46.1
W1108F
4
WASHER, FLAT
ワッシャ　平
4W-6(3
ｶ
ｼﾛ
)
47
2MGKCB026000
1
BKT, MOTOR
ＢＫＴ　モータ
48
H5427B
3
BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3
ｶｼﾛ
)
49
W1106E
3
WASHER, LOCK
ワッシャ　スプリング
5M/M(3
ｶ
ｼﾛ
)
50
PP00941
1
BKT, ADJUSTING
ＢＫＴ　セリ
51
PP00951
1
BKT, ADJUSTING
ＢＫＴ　セリ
52
H5426X
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X025(3
ｶ
ｼﾛ
)
53
N1079X
2
NUT, HEX
ナット　六角
M04 3
ｼｭ
(3
ｶ
ｼﾛ
)
54
XM01252
2
MOTOR, STEPPING
モータ　ステッピング
55
H5426M
8
BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3
ｶ
ｼﾛ
)
56
W1106D
8
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
57
PZ05392
2
PULLEY
プーリ
58
N4027A
4
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M04X005
ｸﾎﾞﾐｻｷ
59
H4572E
2
BELT, TIMING
ベルト　タイミング
177-3GT-9
60
2MGKCB025900
1
BKT, MOTOR
ＢＫＴ　モータ
61
H5427B
3
BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3
ｶｼﾛ
)
62
W1106E
3
WASHER, LOCK
ワッシャ　スプリング
5M/M(3
ｶ
ｼﾛ
)
63
PP00941
1
BKT, ADJUSTING
ＢＫＴ　セリ
