PTS-NXT3c-07 - 第47页
H01/H02-NC08B-NOZZLE STATION H01/H 02-NC08 B-ノズ ルステ ーション UL01642 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 AA969 24 1 HOL DER ホルダ 2 2AGTM A001800 1 HOL DER ホルダ 6 2MGTM…
29
22
27
21
1
2
6
16
17
12
7
11
18
19
24
23
28
25
26
UL01642

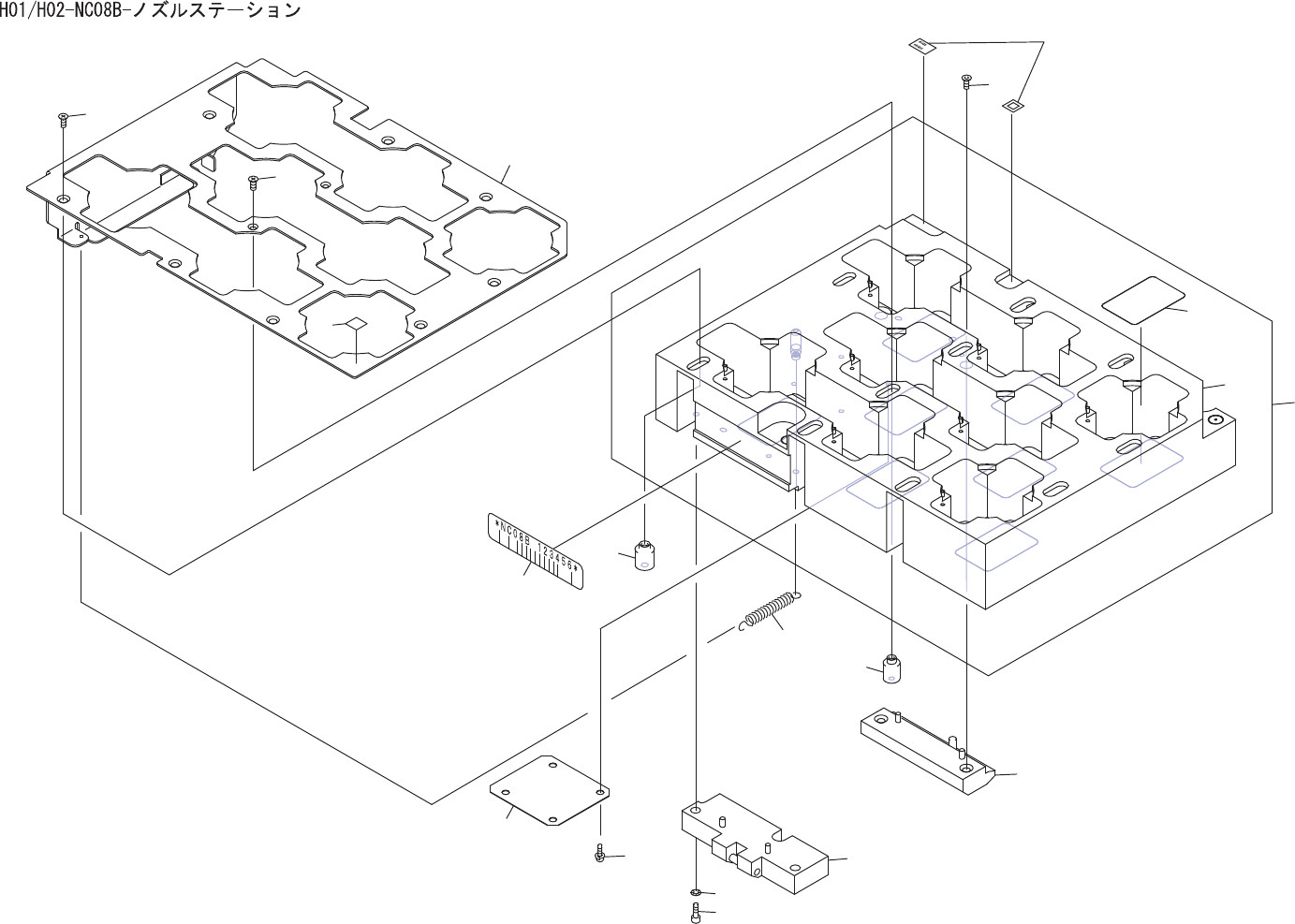

H01/H02-NC08B-NOZZLE STATION
46
PTS-NXT3c-07
H
01
/
H
02
-
NC
08
B
-
y
；
OUX
亍一
3
：
/
H01/H02-NC08B-NOZZLE STATION
H01/H02-NC08B-ノズルステーション
UL01642
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA96924
1
HOLDER
ホルダ
2
2AGTMA001800
1
HOLDER
ホルダ
6
2MGTMA004401
1
SHEET
シート
8pieces/sheet, Consumable Parts
7
AA0HK05
1
GUIDE
ガイド
11
2MGTMA004701
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
12
AA96706
1
BLOCK
ブロック
16
2MHEFA042101
2
BOLT, HEX SOCKET
ボルト 六角穴
17
W1010A
2
WASHER, CONICAL
ワッシャ 皿
M-3-L
18
PB20142
1
DOG, SW
ドッグ ＳＷ
19
K67660
4
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005
ﾅﾍﾞｾﾑｽ
P2(
ｽﾃﾝﾚｽ
)
21
PZ05022
1
SPRING, TENSION
スプリング ヒツパリ
22
2MGKMA001701
1
SHUTTER
シャッタ
23
2MGTMA006203
8
PIN, GUIDE
ピン ガイド
24
PZ29951
8
BOLT
ボルト
25
2MGTMA006303
2
PIN, GUIDE
ピン ガイド
26
PZ29942
2
SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
27
PX00091
1
NAMEPLATE
銘板
28
PX01992
1
SEAL, BAR CODE
シール バーコード
unit serial number
29
PX02142
1
SEAL, BAR CODE
シール バーコード
unit serial number
47
PTS-NXT3c-07
2
26
28
29
25
6
13
8
1
7
19
20
12
23
22
27
30
17
18
31
UL01741

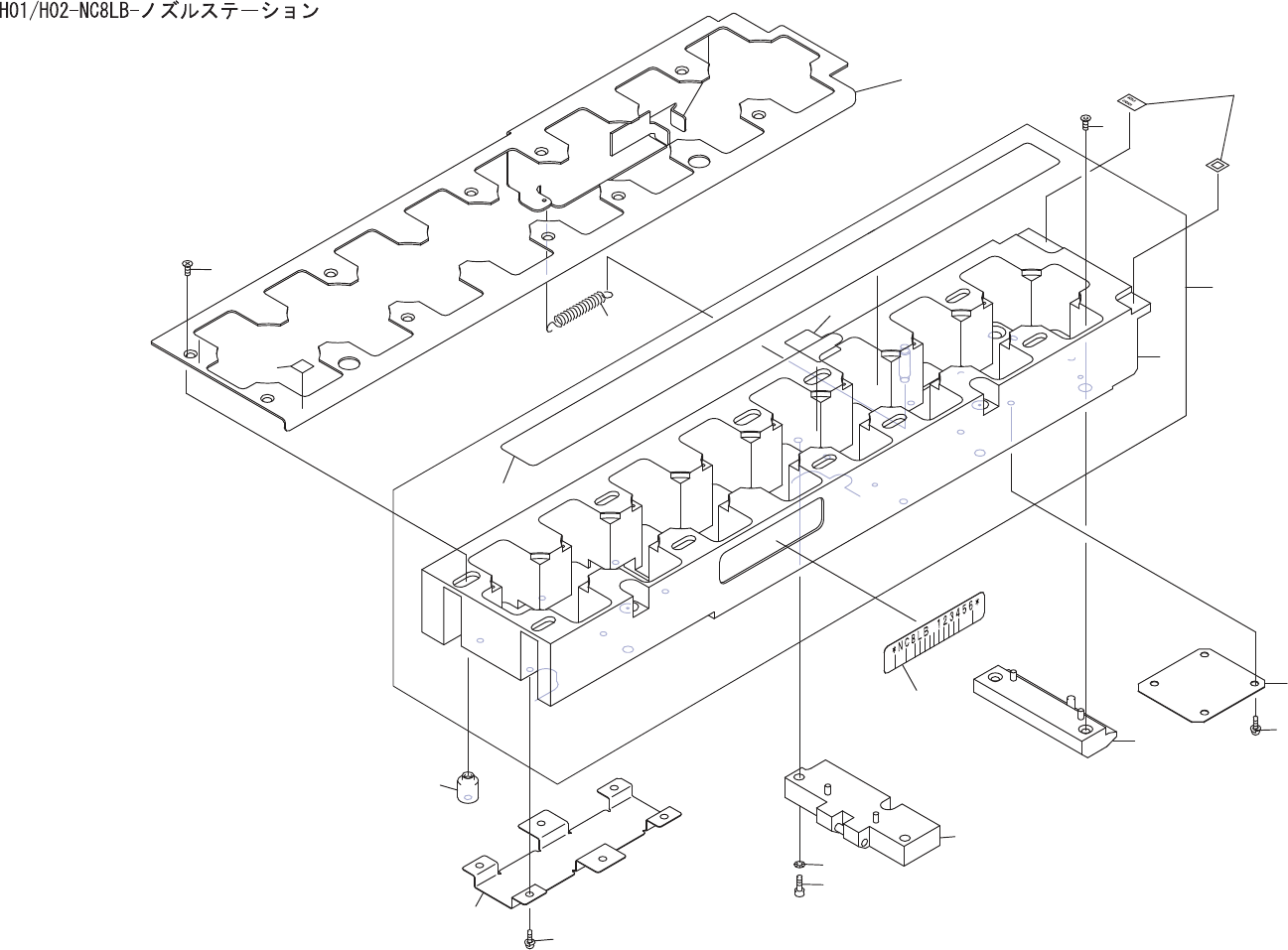

H01/H02-NC8LB-NOZZLE STATION
48
PTS-NXT3c-07
H
01
/
H
02
-
NC
8
LB
-
y
X
儿又亍
_
v
3
>
