M6 IIIc-SINGLE CONVEYOR 1/
M6 IIIc-シングルコンベア 1/
2UGZCE000128
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGZCE000700
1
FRAME
フレーム
2
2MGZCE000800
1
FRAME
フレーム
3
GGQC2241
4
NUT
ナット
4
2MGTCA009301
1
BOLT, POSITIONING
ボルト　位置決め
5
N1079D
1
NUT, HEX
ナット　六角
M06 P=1.0 1
ｼｭ
(3
ｶｼﾛ
)
11
2MGZCE000902
1
PLATE, BACKUP
プレート　バックアップ
12
2MGZCE001001
1
PLATE, BACKUP
プレート　バックアップ
13
2MGTCA010900
8
BOLT, HEX SOCKET
ボルト　六角穴
14
W1011A
8
WASHER, CONICAL
ワッシャ　皿
M-4-L
15
2MGLCF000304
2
PLATE, PARTITION
プレート　仕切り
16
H5288A
6
BOLT, HEX SOCKET
ボルト　六角穴
M04X010
17
W1022A
6
WASHER, LOCK
ワッシャ　スプリング
4M/M
62
AA6WL06
8
PIN, BACKUP
ピン　バックアップ
63
PM08AA2
1
PIN, BACKUP
ピン　バックアップ
64
M1004R
1
MAGNET
マグネット
N0605-35
65
PZ34033
1
SHEET
シート
471
PTS-NXT3c-07
Ref.1/
A
B
T1
U
V
S
S
S
S
DETAIL
V
DETAIL
S
DETAIL
T2
DETAIL
T1
DETAIL
U
T2
4
4
40
45
70
71
72
52
53
54
55
56
58
59
67
68
1
15
2
3
16
17
14
5
9
12
13
10
11
6
7
8
18
27
30
31
22
23
24
25
18
22
23
24
25
32
33
34
38
39
39
43
42
61
62
64
65
60
63
66
66
66
19
20
21
19
20
21
28
29
29.1
35
36
37
46
81

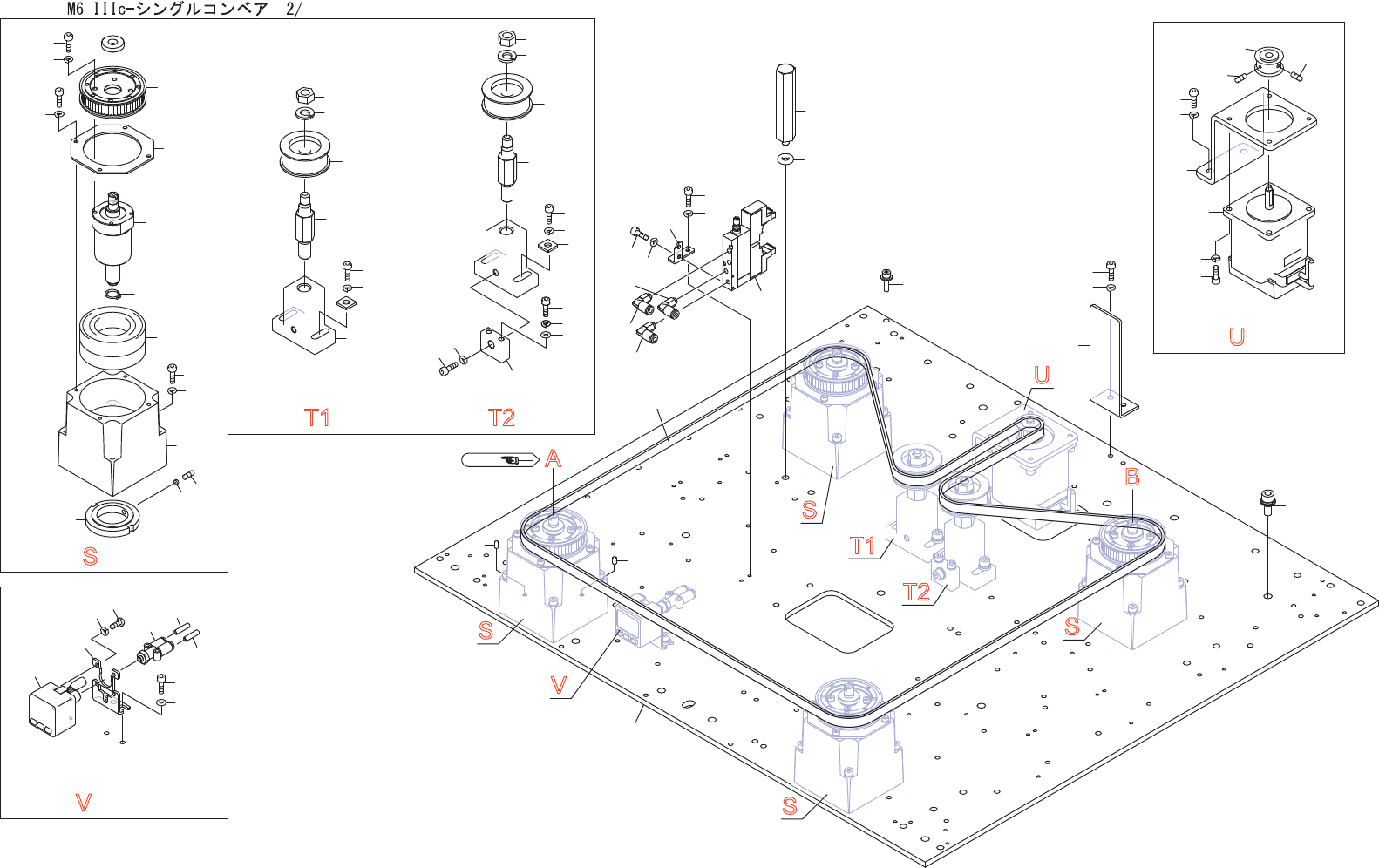

M6 IIIc-SINGLE CONVEYOR 2/
2UGZCE000128
472
PTS-NXT3c-07
M
6
IIIc
-
>
>
y
；
U
=
i
>
^
7
2
/
1
^
¥
M6 IIIc-SINGLE CONVEYOR 2/
M6 IIIc-シングルコンベア 2/
2UGZCE000128
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGTCA005302
4
HOUSING
ハウジング
2
H54260
16
BOLT, HEX SOCKET
ボルト　六角穴
M04X040(3
ｶ
ｼﾛ
)
3
W1106D
16
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
4
H2096H
8
PIN, PARALLEL
ピン　平行
φ03X06 B
種
(h8)
ｽﾃﾝﾚｽ
5
PT01910
4
PULLEY, TIMING
プーリ　タイミング
6
H54252
16
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
7
W1106C
16
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
8
PM057H2
4
COLLAR
カラー
9
PP02481
4
RETAINER
押え
10
H54252
16
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
11
W1106C
16
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
12
XB03823
4
BALL SCREW
ボールネジ
13
S1030A
4
CIR-CLIP
サークリップ
STW 9
14
H4218Z
4
BEARING
ベアリング
7006C-5DBMFGP6
15
2MGTCE035501
4
NUT, LOCK
ナット　ロック
16
N4027A
4
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M04X005
ｸﾎﾞﾐｻｷ
17
K5613D
4
BLOCK
駒
SM-402E
18
2MGTCB007702
2
BKT
ＢＫＴ
19
H5427F
4
BOLT, HEX SOCKET
ボルト　六角穴
M05X020(3
ｶ
ｼﾛ
)
20
W1106E
4
WASHER, LOCK
ワッシャ　スプリング
5M/M(3
ｶ
ｼﾛ
)
21
2MGTCA008801
4
PLATE
プレート
22
2MGKCA028200
2
PULLEY
プーリ
23
2MGTCB007903
2
SHAFT
シャフト
24
N1079L
2
NUT, HEX
ナット　六角
M08(3
ｶ
ｼﾛ
)
25
W1106G
2
WASHER, LOCK
ワッシャ　スプリング
8M/M(3
ｶｼﾛ
)
27
2MGTCA005401
1
BKT, ADJUSTING
ＢＫＴ　セリ
28
H5426X
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X025(3
ｶ
ｼﾛ
)
29
W1106D
2
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
29.1
W1108S
2
WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
30
H67809
1
BOLT, HEX SOCKET
ボルト　六角穴
M05X040
ｾﾞﾝﾈｼﾞ
(3
ｶ
ｼﾛ
)
31
W1108C
1
WASHER, FLAT
ワッシャ　平
5M/MX1.0X10(3
ｶｼﾛ
)
32
2MGTCB007200
1
BKT, MOTOR
ＢＫＴ　モータ
33
H54269
2
BOLT, HEX SOCKET
ボルト　六角穴
M05X010(3
ｶｼﾛ
)
34
W1106E
2
WASHER, LOCK
ワッシャ　スプリング
5M/M(3
ｶ
ｼﾛ
)
35
XM01272
1
MOTOR, STEPPING
モータ　ステッピング
36
H5426L
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
37
W1106D
4
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
38
PZ05392
1
PULLEY
プーリ
39
N4027A
2
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M04X005
ｸﾎﾞﾐｻｷ
40
H45208
1
BELT, TIMING
ベルト　タイミング
1851-3GT-9
42
2MGZCA002503
1
BKT, STOPPER
ＢＫＴ　ストッパ
43
W1108F
1
WASHER, FLAT
ワッシャ　平
4W-6(3
ｶ
ｼﾛ
)
45
2MGZCF000505
1
PLATE, BASE
プレート　ベース
46
H67988
15
BOLT, HEX SOCKET WASHER ASSY
ボルト　六角穴座金付
M06X015 CAP
ｾﾑｽ
P=3(3
ｶ
ｼﾛ
)
52
S3150B
1
SW, PRESSURE
ＳＷ　プレッシャ
ZSE30A-01-P-MLY
53
.
2
SCREW, C/R PAN
小ネジ　十穴鍋
ACC-52
54
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
55
H62396
1
BKT
ＢＫＴ
ZS-38-A1
56
H5426K
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
58
W1043C
2
WASHER, FLAT
ワッシャ　平
4W- 4(3
ｶｼﾛ
)
59
K63144
1
CONNECTOR
コネクタ
KQ2U04-M5A
