A Interchangeable parts Standard Lane 1 Lane 2 A1 A1 Ref.2/ B Ref.2/ A1 For performing production with lane 2 forward BACK-UP PIN 1 4 12 13 14 15 11 16 17 21 22 23 24 25 26 23 24 5 6 9 10 13 14 15 32 33 34 35 31 36 37 33…

100%1 / 679
M6 IIIc-SINGLE CONVEYOR 9/
M6 IIIc-シングルコンベア 9/
2UGZCE000128
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
2MGZCE011200
1
BKT
ＢＫＴ
3
H5426L
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
4
W1106D
2
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
5
XA01291
1
EJECTOR
エジェクタ
6
H5280A
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X020
7
W1021A
2
WASHER, LOCK
ワッシャ　スプリング
3M/M
9
Y60285
1
UNION
ユニオン
KQ2R06-08A
11
2MGTBE010100
1
TUBE
チューブ
12
S2025A
2
SHEET
シート
CTAM1
13
K5172L
2
SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3
ｶ
ｼﾛ
)
30
H61956
2
BOLT
ボルト
CBSTSR3-5
31
2MGZCE010800
1
PLATE, BACKUP
プレート　バックアップ
33
PM0C9S0
1
MANIFOLD
マニホールド
34
H54254
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3
ｶ
ｼﾛ
)
35
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
36
K1161X
1
COUPLER
カプラ
CPPE7-M5
37
S50251
1
SOCKET
ソケット
CPSE7-6
38
Y31178
4
UNION, HALF
ユニオン　ハーフ
POC4-M5
39
H3127A
4
PLUG
プラグ
PP-4
42
2MGTCA022300
1
PLATE
プレート
43
H54250
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3
ｶ
ｼﾛ
)
44
S5011S
1
SOCKET
ソケット
CPSE7M-6
45
H3121C
1
PLUG
プラグ
CPPE7L-6
51
AA80A02
8
PIN, BACKUP
ピン　バックアップ
52
PM0BGC1
1
PIN, BACKUP
ピン　バックアップ
53
H1340R
1
PAD, VACUUM
パット　バキューム
KPA-15-N
54
PZ35070
1
SHEET
シート
55
M1003C
1
MAGNET
マグネット
φ10X5
ﾈｵｼﾞｳﾑ
56
A4063B
1
ELBOW
エルボ
PL4-M5M
57
PZ13581
1
TUBE
チューブ
59
PZ45810
4
TUBE
チューブ
60
Y60282
4
UNION
ユニオン
KQ2U04-00A
497
PTS-NXT3c-07
A
Interchangeable parts
Standard
Lane 1
Lane 2
A1
A1
Ref.2/
B
Ref.2/
A1
For performing production with lane 2 forward
BACK-UP PIN
1
4
12
13
14
15
11
16
17
21
22
23
24
25
26
23
24
5
6
9
10
13
14
15
32
33
34
35
31
36
37
33
34
35
65
64
63
62
3
8
2UGZCF000127
M6 IIIc-DOUBLE CONVEYOR 1/
498
PTS-NXT3c-07
M
6
1
/
t

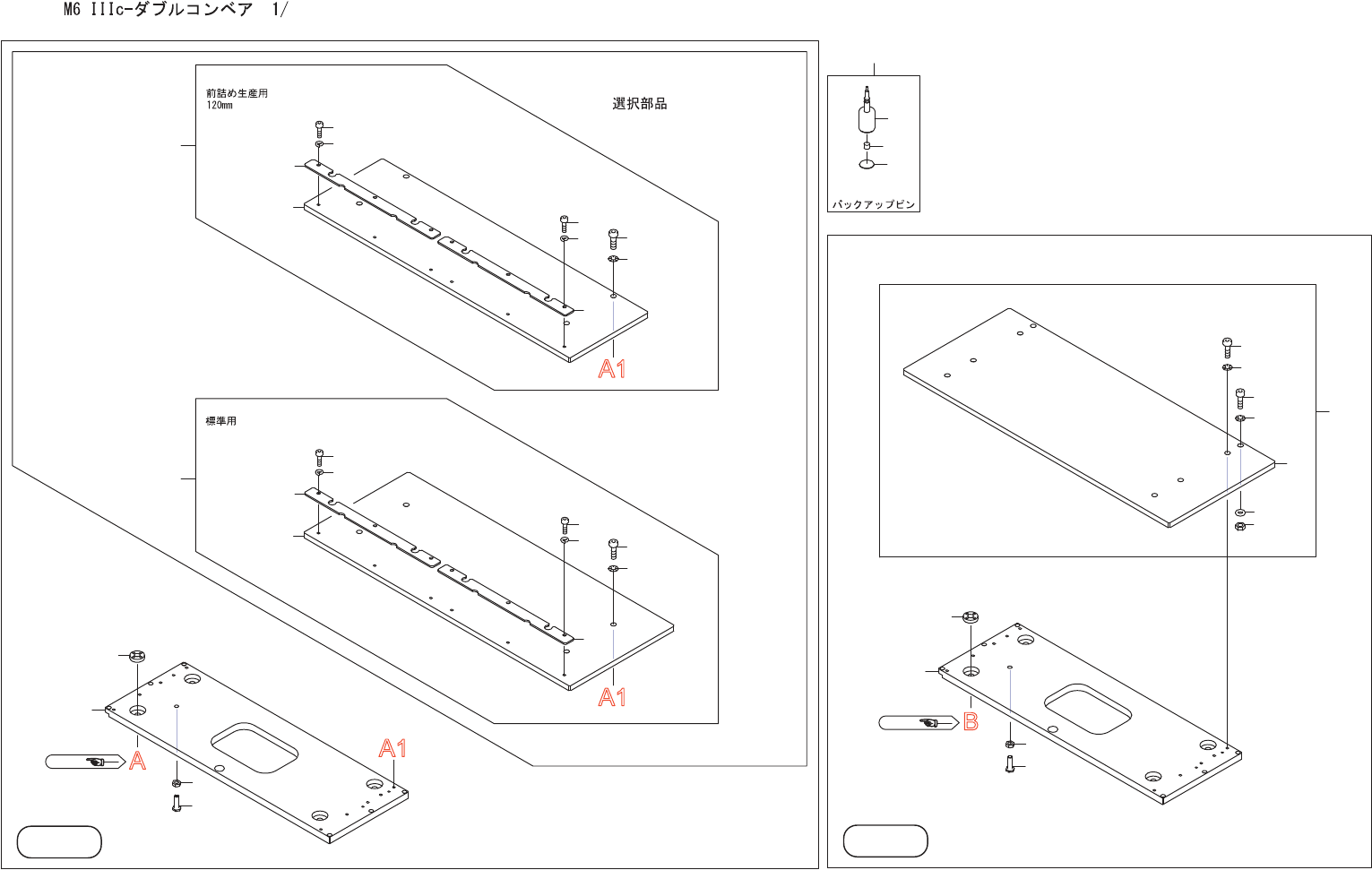

M6 IIIc-DOUBLE CONVEYOR 1/
M6 IIIc-ダブルコンベア 1/
2UGZCF000127
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGZCF000601
1
FRAME
フレーム
3
GGQC2241
4
NUT
ナット
4
2MGTCA009301
1
BOLT, POSITIONING
ボルト　位置決め
5
N1079D
1
NUT, HEX
ナット　六角
M06 P=1.0 1
ｼｭ
(3
ｶｼﾛ
)
6
2MGZCF000601
1
FRAME
フレーム
8
GGQC2241
4
NUT
ナット
9
2MGTCA009301
1
BOLT, POSITIONING
ボルト　位置決め
10
N1079D
1
NUT, HEX
ナット　六角
M06 P=1.0 1
ｼｭ
(3
ｶｼﾛ
)
11
2AGZCF000204
1
PLATE, BACKUP
プレート　バックアップ
12
2MGZCE000902
1
PLATE, BACKUP
プレート　バックアップ
13
2MGLCF000304
2
PLATE, PARTITION
プレート　仕切り
14
H5288A
6
BOLT, HEX SOCKET
ボルト　六角穴
M04X010
15
W1022A
6
WASHER, LOCK
ワッシャ　スプリング
4M/M
16
2MGTCA010900
4
BOLT, HEX SOCKET
ボルト　六角穴
17
W1011A
4
WASHER, CONICAL
ワッシャ　皿
M-4-L
21
2AGZCF000302
1
PLATE, BACKUP
プレート　バックアップ
22
2MGZCF000701
1
PLATE, BACKUP
プレート　バックアップ
23
2MGTCA010900
8
BOLT, HEX SOCKET
ボルト　六角穴
24
W1011A
8
WASHER, CONICAL
ワッシャ　皿
M-4-L
25
N1079X
2
NUT, HEX
ナット　六角
M04 3
ｼｭ
(3
ｶ
ｼﾛ
)
26
W1040S
2
WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3
ｶｸﾛ
)
31
2AGZCF000704
1
PLATE, BACKUP
プレート　バックアップ
INT
32
2MGZCF001101
1
PLATE, BACKUP
プレート　バックアップ
33
2MGLCF000304
2
PLATE, PARTITION
プレート　仕切り
34
H5288A
6
BOLT, HEX SOCKET
ボルト　六角穴
M04X010
35
W1022A
6
WASHER, LOCK
ワッシャ　スプリング
4M/M
36
2MGTCA010900
4
BOLT, HEX SOCKET
ボルト　六角穴
37
W1011A
4
WASHER, CONICAL
ワッシャ　皿
M-4-L
62
AA6WL06
8
PIN, BACKUP
ピン　バックアップ
63
PM08AA2
1
PIN, BACKUP
ピン　バックアップ
64
M1004R
1
MAGNET
マグネット
N0605-35
65
PZ34033
1
SHEET
シート
499
