PTS-NXT3c-07 - 第528页

OPTION Auto backup pin function A BACK-UP PIN B A B A B SOFT BACK-UP PINS Low reflective sheet(felt paper) BACK-UP P IN Option W30 W42 12 14 15 16 17 18 13 19 11 5 4 3 2 36 32 35 44 44 44 45 45 47 47 48 48 43 42 56 56 53…

100%1 / 679
このページはブランクページです
This page is intentionally blank.
此页是空白页
527
PTS-NXT3c-07
OPTION

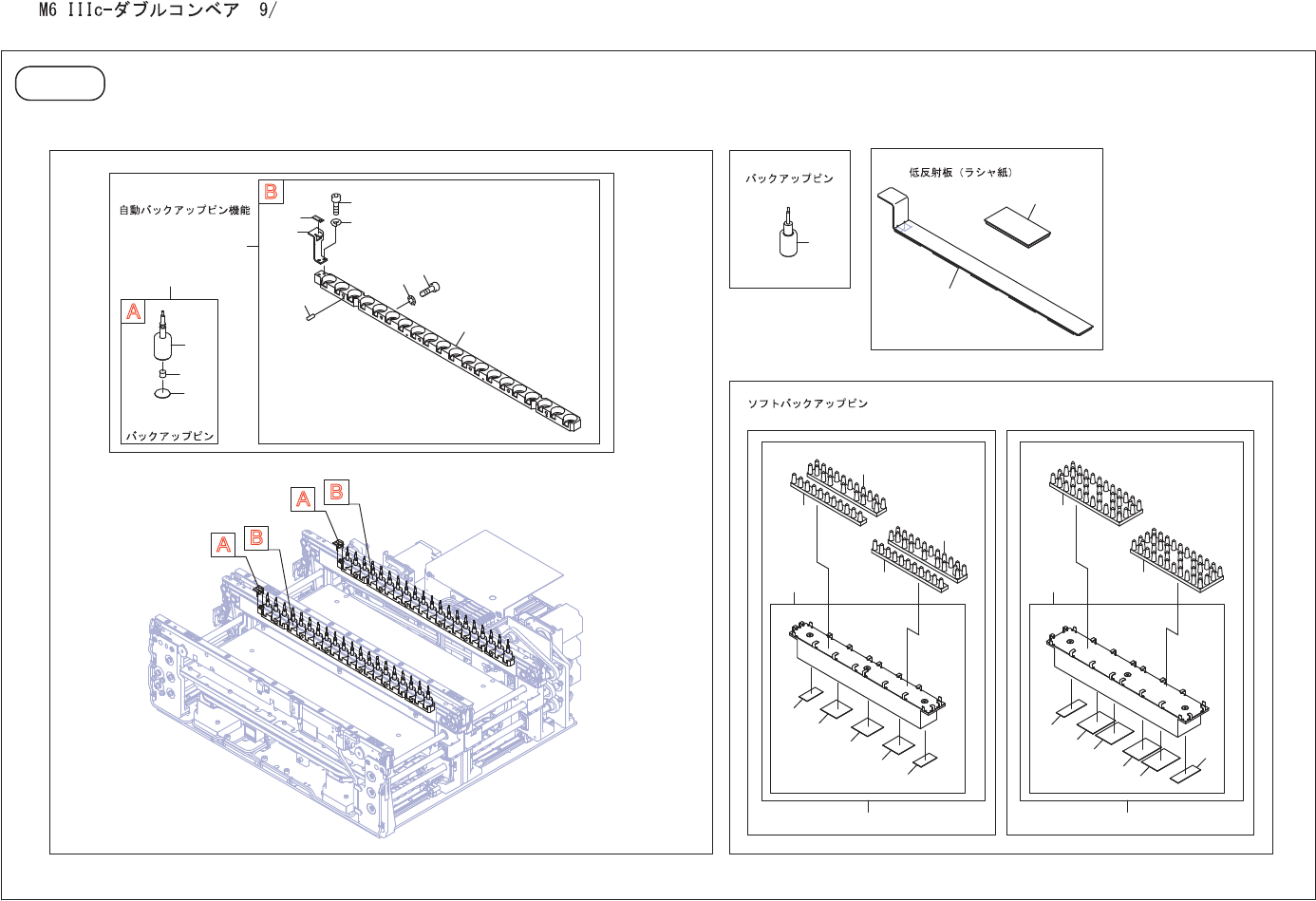

Auto backup pin function
A
BACK-UP PIN
B
A
B
A
B
SOFT BACK-UP PINS
Low reflective sheet(felt paper)
BACK-UP PIN
Option
W30 W42
12
14
15
16
17
18
13
19
11
5
4
3
2
36
32
35
44
44
44
45
45
47
47
48
48
43
42
56
56
53
52
54
55
54
54
54
55
2UGZCF000127
M6 IIIc-DOUBLE CONVEYOR 9/
528
PTS-NXT3c-07
M
6
9
/
M6 IIIc-DOUBLE CONVEYOR 9/
M6 IIIc-ダブルコンベア 9/
2UGZCF000127
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
AA6WL06
20
PIN, BACKUP
ピン　バックアップ
3
PM08AA2
1
PIN, BACKUP
ピン　バックアップ
4
M1004R
1
MAGNET
マグネット
N0605-35
5
PZ34033
1
SHEET
シート
11
2AGTCF000203
1
HOLDER, PIN
ホルダ　ピン
12
2AGTCF000102
1
HOLDER, PIN
ホルダ　ピン
13
H21924
4
PIN, PARALLEL
ピン　平行
φ02X05 A
種
(m6) SUS
14
H5426T
6
BOLT, HEX SOCKET
ボルト　六角穴
M04X020(3
ｶ
ｼﾛ
)
15
W1011A
6
WASHER, CONICAL
ワッシャ　皿
M-4-L
16
2MGTCB004300
1
BKT
ＢＫＴ
17
H5274A
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X006
18
W1021A
2
WASHER, LOCK
ワッシャ　スプリング
3M/M
19
2MGTCF002401
1
SEAL, BAR CODE
シール　バーコード
unit serial number
32
PM08MD1
20
PIN, BACKUP
ピン　バックアップ
35
AA8AM01
1
PLATE
プレート
36
AA8AN01
1
PLATE
プレート
42
2AGTCA002502
1
PIN, BACKUP
ピン　バックアップ
W30
43
2AGTCA002702
1
BLOCK, BACKUP
ブロック　バックアップ
44
PZ46041
3
SHEET, RUBBER
シート　ゴム
45
2MGLCA001801
2
SHEET, RUBBER
シート　ゴム
47
2MGTCA013200
2
PIN, BACKUP
ピン　バックアップ
48
2MGTCA013300
2
PIN, BACKUP
ピン　バックアップ
52
2AGTCA002602
1
PIN, BACKUP
ピン　バックアップ
W42
53
2AGTCA002802
1
BLOCK, BACKUP
ブロック　バックアップ
54
PZ45961
4
SHEET, RUBBER
シート　ゴム
55
2MGLCA001901
2
SHEET, RUBBER
シート　ゴム
56
H3261A
2
PLATE, BACKUP
プレート　バックアップ
MT
ﾏｯﾄ
(
ｱｵ
)
