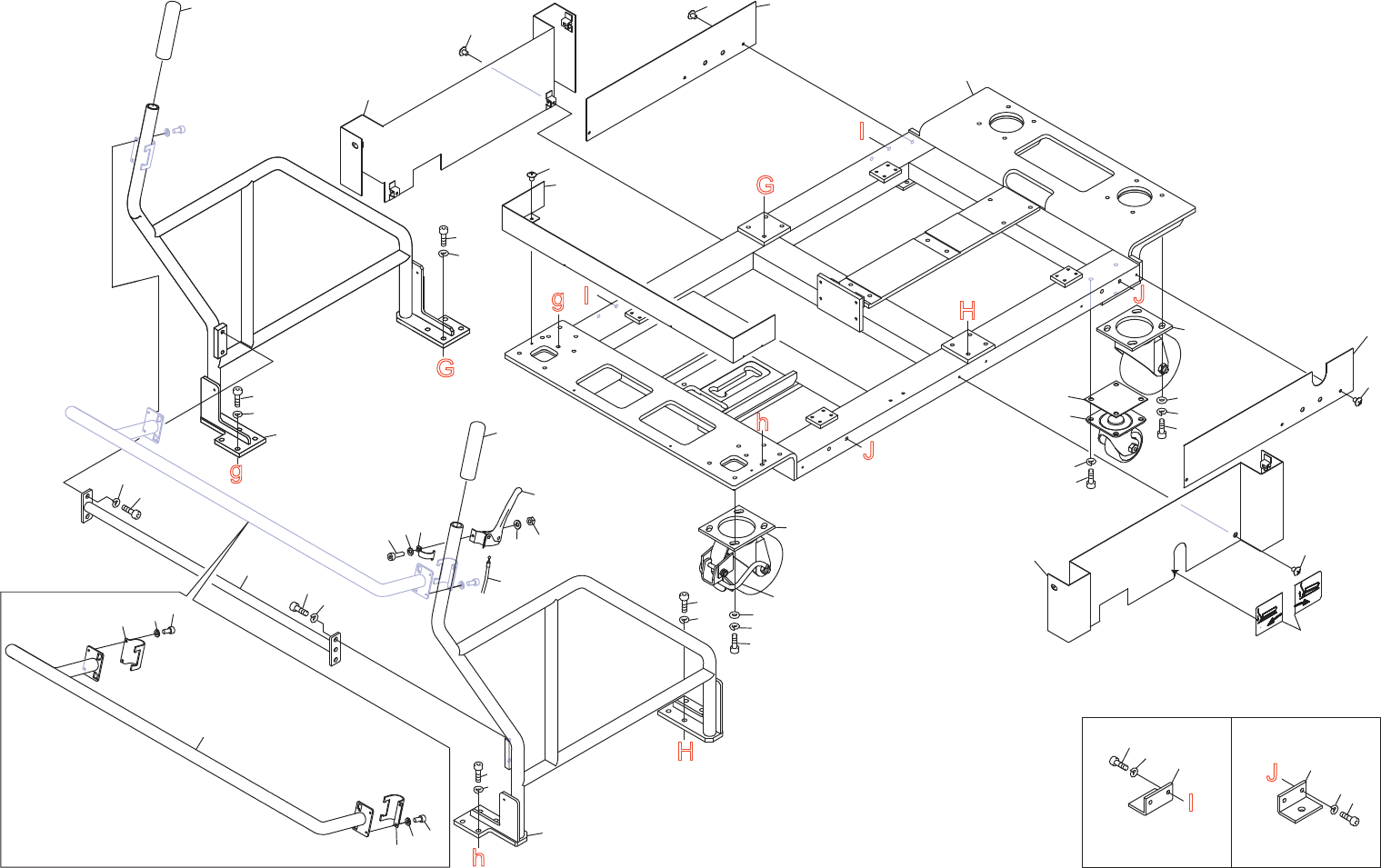

PTS-NXT3c-07 - 第599页

MCU IIc 3/ UX05110 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 2MGKB S000901 1 COV ER カバー 2 K5172L 3 SC REW , C/R TRUSS 小ネジ 十穴 トラス M04X0 06(3 ｶ ｼﾛ ) 3 PB09C F4 1 COV ER …

100%1 / 679
g
G
h
H
I
I
I
g
G
h
H
J
J
J
5
6
7
8
910
12
12
13
14
15
16
17
18
19
19
20
42
43
43
44
44
42
20
21
22
22
23
23
26
25
24
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
25
26
3
4
11
1
2
52
53
53
54
54
55
55
56
MCU IIc 3/
UX05110
OPTION
598
PTS-NXT3c-07
MCU IIc 3/
UX05110
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGKBS000901
1
COVER
カバー
2
K5172L
3
SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3
ｶ
ｼﾛ
)
3
PB09CF4
1
COVER
カバー
4
K5172L
4
SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3
ｶ
ｼﾛ
)
5
PB09CG4
1
COVER
カバー
6
K5172L
4
SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3
ｶ
ｼﾛ
)
7
PB09CH2
1
COVER
カバー
8
K5172L
4
SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3
ｶ
ｼﾛ
)
9
2MGKBS000801
1
COVER
カバー
10
K5172L
3
SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3
ｶ
ｼﾛ
)
11
PZ09132
1
SEAL
シール
12
N2117D
2
GRIP
握り
M-8
13
PB04641
1
BKT
ＢＫＴ
14
H5426N
1
BOLT, HEX SOCKET
ボルト　六角穴
M04X015(3
ｶ
ｼﾛ
)
15
W1106D
1
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
16
N1079B
1
NUT, HEX
ナット　六角
M04 P=0.7 1
ｼｭ
(3
ｶｼﾛ
)
17
W1108S
1
WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
18
PB092L2
1
JOINT
ジョイント
19
H5428F
4
BOLT, HEX SOCKET
ボルト　六角穴
M08X015(3
ｶ
ｼﾛ
)
20
W1106G
4
WASHER, LOCK
ワッシャ　スプリング
8M/M(3
ｶｼﾛ
)
21
PB093A3
1
HANDLE
取手
22
H5428M
8
BOLT, HEX SOCKET
ボルト　六角穴
M08X022(3
ｶ
ｼﾛ
)
23
W1106G
8
WASHER, LOCK
ワッシャ　スプリング
8M/M(3
ｶｼﾛ
)
24
PB092Z3
1
HANDLE
取手
25
H5428M
8
BOLT, HEX SOCKET
ボルト　六角穴
M08X022(3
ｶ
ｼﾛ
)
26
W1106G
8
WASHER, LOCK
ワッシャ　スプリング
8M/M(3
ｶｼﾛ
)
27
R4012L
1
LEVER
レバー
LP
ﾚﾊﾞｰｸﾛ
(
ﾋﾀﾞﾘ
)
28
2MGLBS000400
2
SHIM
シム
29
2MGKBS000704
1
BASE
ベース
30
2MGLBS001200
2
LEVER
レバー
31
K2023W
2
CASTER
キャスタ
SUG-31-405B-PSE
32
H5428M
8
BOLT, HEX SOCKET
ボルト　六角穴
M08X022(3
ｶ
ｼﾛ
)
33
W1106G
8
WASHER, LOCK
ワッシャ　スプリング
8M/M(3
ｶｼﾛ
)
34
W1108G
8
WASHER, FLAT
ワッシャ　平
4W-8(3
ｶ
ｼﾛ
)
35
K2023X
2
CASTER
キャスタ
SUG-31-405-PSE
36
H5428M
8
BOLT, HEX SOCKET
ボルト　六角穴
M08X022(3
ｶ
ｼﾛ
)
37
W1106G
8
WASHER, LOCK
ワッシャ　スプリング
8M/M(3
ｶｼﾛ
)
38
W1108G
8
WASHER, FLAT
ワッシャ　平
4W-8(3
ｶ
ｼﾛ
)
39
K20240
2
CASTER, UNIVERSAL
キャスタ　自在
NO.106HB-P
40
H5428F
8
BOLT, HEX SOCKET
ボルト　六角穴
M08X015(3
ｶ
ｼﾛ
)
41
W1106G
8
WASHER, LOCK
ワッシャ　スプリング
8M/M(3
ｶｼﾛ
)
42
PB13085
4
BKT
ＢＫＴ
T parts
43
H5428L
8
BOLT, HEX SOCKET
ボルト　六角穴
M08X020(3
ｶ
ｼﾛ
)
T parts
44
W1106G
8
WASHER, LOCK
ワッシャ　スプリング
8M/M(3
ｶｼﾛ
)
T parts
52
PB0ANH1
1
HANDLE
取手
53
PB0ANG0
2
CLAMPER
クランパ
54
H5426N
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X015(3
ｶ
ｼﾛ
)
55
W1106D
4
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
56
XW00942
1
WIRE
ワイヤ
599
PTS-NXT3c-07
K
L
P
