PTS-NXT3c-07 - 第66页
NXT IIIc NXT III 1 2 3 4 5 6 7 8 9 10 11 12 13 15 17 18 22 23 24 27 28 29 30 31 32 33 34 36 37 38 39 16 25 MARK CAMERA (1.5 inch support) 2UGTGW000107 66 PTS-NXT3c-07 V — 々 力 ； ( 1 . 5 i n c h 対 応 ) © — 0 < s >
MARK CAMERA LIGHT
マークカメラライト
2UGKGP000211
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
PH00323
1
COVER
カバー
2
K65391
4
SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
M02X020(3
ｶｼﾛ
)
3
PS03051
1
SHEET
シート
Consumable Parts
4
PH00332
1
COVER
カバー
5
PJ00061
1
PLATE, ACRYLIC
プレート アクリル
6
2AGKGP001103
1
HOLDER, LIGHT
ホルダ ライト
7
H54252
4
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
8
W1106C
4
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
9
2MGKGP006101
1
COVER
カバー
10
H67967
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X022(3
ｶ
ｼﾛ
)
11
W1010A
2
WASHER, CONICAL
ワッシャ 皿
M-3-L
12
2MGKGP004702
1
SEAL, BAR CODE
シール バーコード
unit serial number, ML05B
14
S2025C
1
SHEET
シート
FH18
15
K5258F
1
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X008(3
ｶ
ｼﾛ
)
16
W1106C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
17
W1108B
1
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
22
H54251
3
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
23
W1106C
3
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
24
2MGKGP006700
1
PLATE, ACRYLIC
プレート アクリル
65
PTS-NXT3c-07
NXT IIIc
NXT III
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
18
22
23
24
27
28
29
30
31
32
33
34
36
37
38
39
16
25
MARK CAMERA (1.5 inch support)
2UGTGW000107
66
PTS-NXT3c-07
V
—
々力
；
(
1.5
inch
対応
)
©
—
0
<
s
>

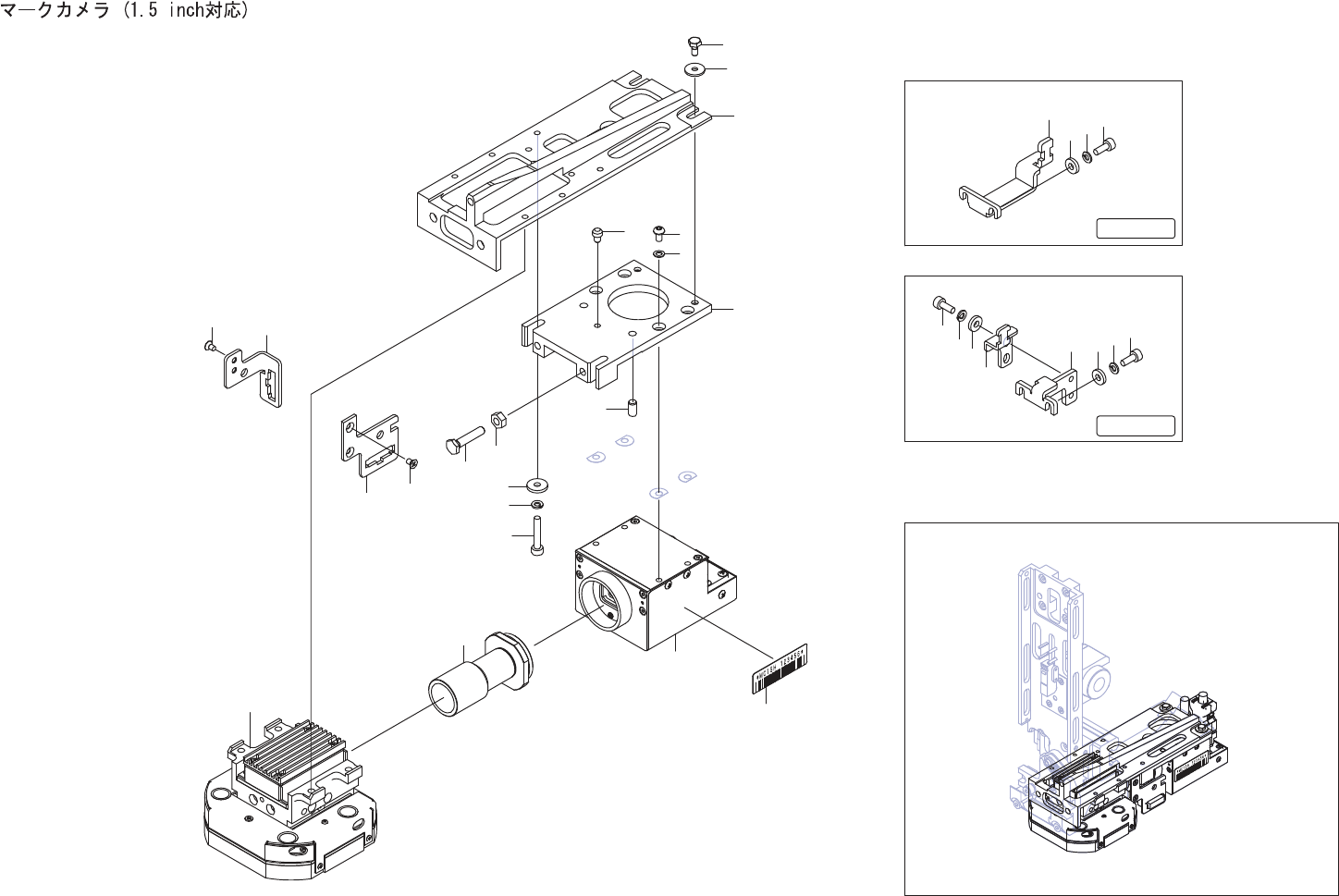

MARK CAMERA (1.5 inch support)
マークカメラ (1.5 inch対応)
2UGTGW000107
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGTGW001701
1
BKT
ＢＫＴ
2
2MGTGW001800
2
BOLT, HEX
ボルト 六角
3
W1087W
2
WASHER
ワッシャ
WSSB10-3-1
4
2MGKGW000603
1
PLATE
プレート
5
H2093B
2
PIN, PARALLEL
ピン 平行
φ04X08 A
種
(m6)
6
K5258D
4
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X005(3
ｶ
ｼﾛ
)
7
W1010A
4
WASHER, CONICAL
ワッシャ 皿
M-3-L
8
2MGKGW000500
1
PIN, LOCATING
ピン 位置決め
9
H54256
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X018(3
ｶ
ｼﾛ
)
10
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
11
PB41962
2
WASHER
ワッシャ
12
PM52692
2
BOLT
ボルト
13
N60017
2
NUT, HEX
ナット 六角
M04 P=0.5(3
ｶｼﾛ
)
15
2MGTGW000600
1
SEAL, BAR CODE
シール バーコード
MC15H, unit serial number
16
2MGZGW000103
1
CAMERA
カメラ
17
2MGTGW001500
1
LENS
レンズ
18
R60931
1
LAMP, LED
ランプ ＬＥＤ
TS-517
22
2MGTGW000102
1
BKT, WIRING
ＢＫＴ 配線
23
K5169A
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02.5X004(
ｽﾃﾝﾚｽ
)
24
2MGTGW000201
1
BKT, WIRING
ＢＫＴ 配線
25
K5169A
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02.5X004(
ｽﾃﾝﾚｽ
)
27
2MGTGW001000
1
BKT, RETAINER
ＢＫＴ 押え
28
H54252
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
29
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
30
W1108D
2
WASHER, FLAT
ワッシャ 平
4W-3(3
ｶ
ｼﾛ
)
31
2MGTGW001101
1
BKT, RETAINER
ＢＫＴ 押え
32
H54252
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
33
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
34
W1108D
2
WASHER, FLAT
ワッシャ 平
4W-3(3
ｶ
ｼﾛ
)
36
2MGZGW000201
1
RETAINER
押え
37
H54252
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
38
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
39
W1108D
2
WASHER, FLAT
ワッシャ 平
4W-3(3
ｶ
ｼﾛ
)
67
