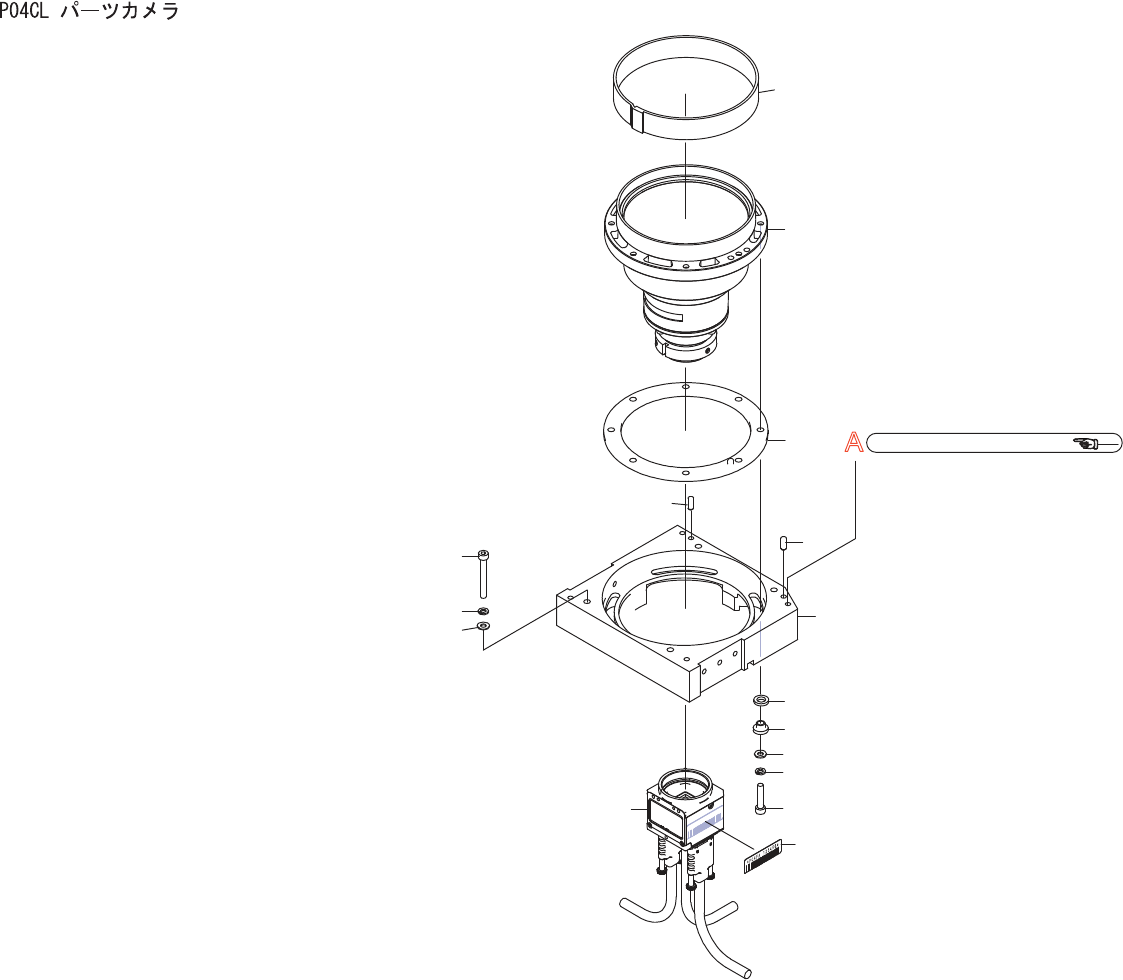

P04CL PARTS CAMERA
P04CL パーツカメラ
2UGTGA000117
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
H2093E
2
PIN, PARALLEL
ピン 平行
φ04X10 A
種
(m6)
ｽﾃﾝﾚｽ
2
2MGTGA004206
1
LENS
レンズ
3
H5426T
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X020(3
ｶ
ｼﾛ
)
4
W1106D
4
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
5
W1108S
4
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
6
2MGTGA011701
4
BUSHING
ブシュ
7
2MGTGA010801
4
WASHER
ワッシャ
8
2MGTGA012101
1
PLATE
プレート
9
H5426Z
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3
ｶ
ｼﾛ
)
10
W1106D
4
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
11
W1108S
4
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
12
2MGTGA009402
1
CAMERA
カメラ
13
2MGTGA011202
1
SEAL, BAR CODE
シール バーコード
unit serial number, PC4FA
14
2MGTGA004902
1
SHEET
シート
16
2MGTGA012804
1
BASE
ベース
