PTS-NXT3c-07 - 第81页
P04CL PARTS CAMERA LIGH T P04CL パ ーツカ メラライ ト 2UGTGA000117 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 2AGTG A004103 1 COV ER カバー 4 2AGTG A002603 4 BOLT ボルト 5 2MGTGA 0072…
A
D
D
Ref.
P04CL PARTS CAMERA
B
C
B
C
1
6
7
9
10
12
12
13
14
14
16
17
18
19
20
23
22
21
19
15
11
5
5
4
24
6
7
4
4
5
6
7
17
31
25
32
33
34
35
36
37
38
39
40
42
43
P04CL PARTS CAMERA LIGHT
2UGTGA000117
80
PTS-NXT3c-07
P
04
CL
八一
、
：
/
力〆亏亏彳卜
o o
o o
㊂
4
C
\
0
0
e
—
©
Q
0
D
0
D
©
—
©
—
©
-
0
D
A
®
—

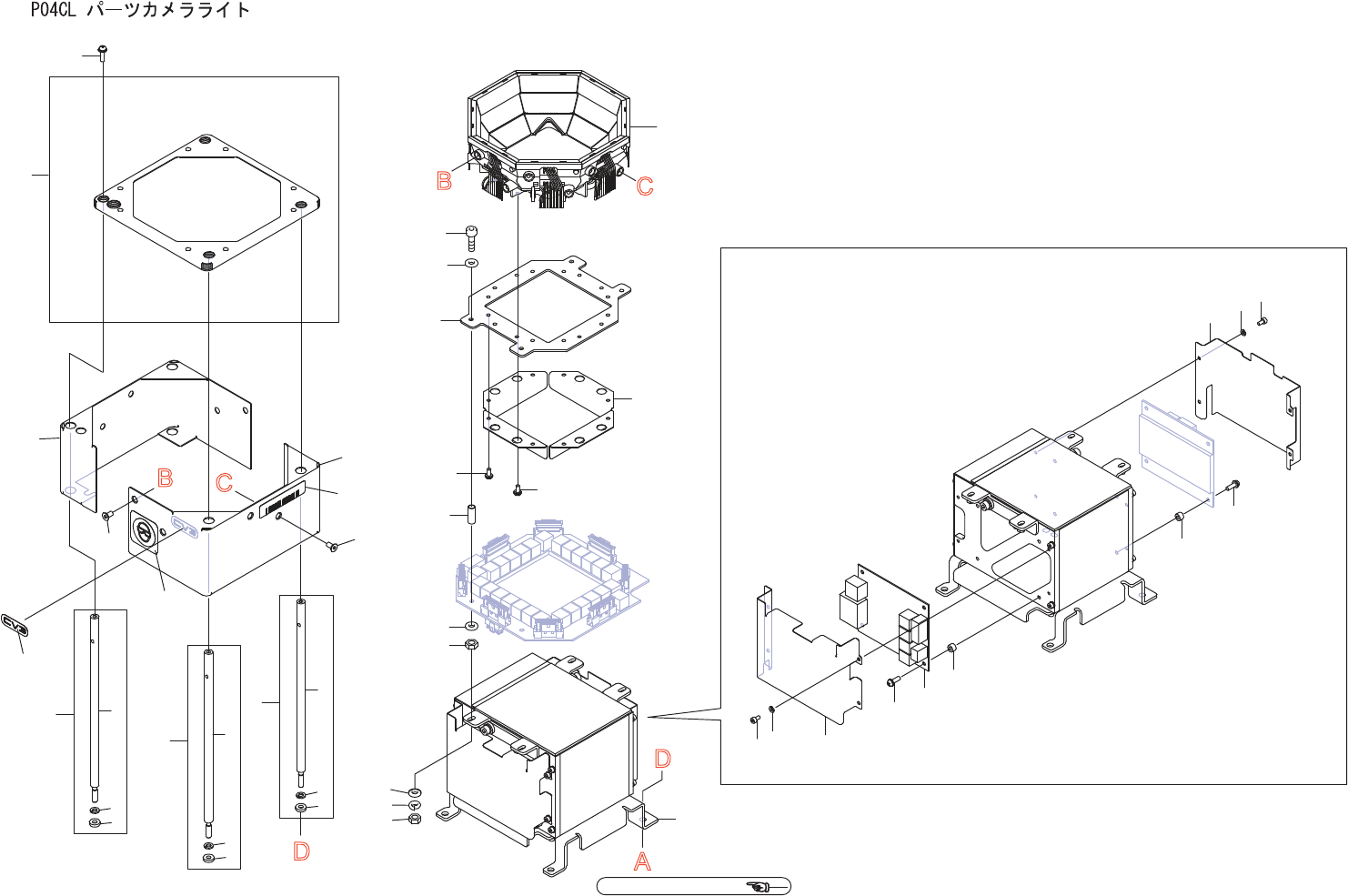

P04CL PARTS CAMERA LIGHT
P04CL パーツカメラライト
2UGTGA000117
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2AGTGA004103
1
COVER
カバー
4
2AGTGA002603
4
BOLT
ボルト
5
2MGTGA007203
1
BOLT
ボルト
6
W1106D
1
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
7
PM0E8W0
1
WASHER
ワッシャ
9
2MGTGA013600
1
PLATE
プレート
10
H54259
4
BOLT, HEX SOCKET
ボルト 六角穴
M03X030(3
ｶ
ｼﾛ
)
11
W1106C
4
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
12
W1108B
8
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
13
W1108D
4
WASHER, FLAT
ワッシャ 平
4W-3(3
ｶ
ｼﾛ
)
14
N10793
8
NUT, HEX
ナット 六角
M03 P=0.5(3
ｶｼﾛ
)
15
S32270
4
SPACER
スペーサ
CZ-315
16
2AGTGA004301
1
LAMP, LED
ランプ ＬＥＤ
Adjustment at the factory is required when replacing
17
N4001S
16
SCREW
ネジ
U-2506-S1
ｾﾑｽﾈｼﾞ
18
2MGTGA013100
4
COVER
カバー
19
2MGTGA015101
8
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
20
2MGTGA007803
1
COVER
カバー
21
2MGTGA011102
1
SEAL, BAR CODE
シール バーコード
unit serial number, PL4FA
22
PZ25701
1
SEAL
シール
23
2MGTGA007703
1
COVER
カバー
24
K51993
4
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X012
ﾅﾍﾞｾﾑｽ
P4(3
ｶ
ｼﾛ
)
25
2MGTGA015300
1
NAMEPLATE
銘板
31
.
1
LAMP
ランプ
Adjustment at the factory is required when replacing
32
2MGTGA013400
1
COVER
カバー
33
H67803
4
BOLT, HEX SOCKET
ボルト 六角穴
M02.6X005(3
ｶ
ｼﾛ
)
34
W1106H
4
WASHER, LOCK
ワッシャ スプリング
2.6M/M(3
ｶ
ｼﾛ
)
35
2AGTGA003702
1
BOARD, PRINTED CIRCUIT
基板 プリント
FH1611E0F
36
K5199Z
4
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X010
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
37
S3060S
4
SPACER
スペーサ
CB-304E
38
2MGTGA013501
1
COVER
カバー
39
H67803
4
BOLT, HEX SOCKET
ボルト 六角穴
M02.6X005(3
ｶ
ｼﾛ
)
40
W1106H
4
WASHER, LOCK
ワッシャ スプリング
2.6M/M(3
ｶ
ｼﾛ
)
42
K5199Z
4
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X010
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
43
S3060S
4
SPACER
スペーサ
CB-304E
81
