P05CL PARTS CAMERA LIGH T P05CL パ ーツカ メラライ ト 2UGTGG000104 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 2 K5198K 4 SC REW , W ASHER ASS'Y 小ネジ 座金 組込み M03X0 15 P=3 ﾅﾍﾞｾﾑｽ…

100%1 / 679
A
C
C
B

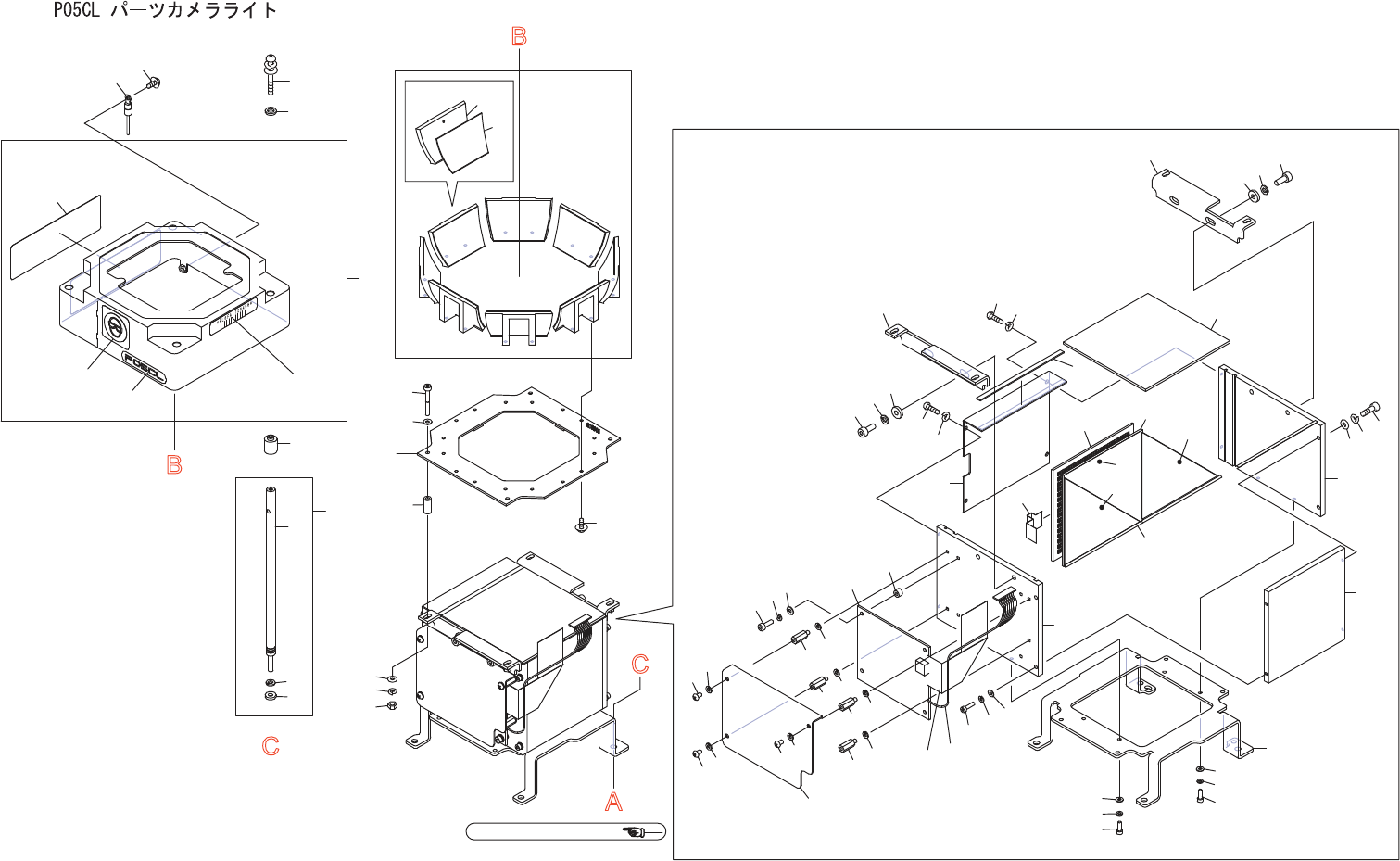

Ref.P05CL PARTS CAMERA
B
7
8
9
10
12
13
14
17
18
19
20
11
15
16
21
22
23
24
25
37
38
39
36
27
28
29
29
30
31
26
33
34
35
32
22
23
24
34
35
44
37
38
39
45
41
42
43
41
42
43
40
46
50
51
52
47
48
49
50
51
50
51
53
54
53
54
53
54
21
50
51
56
57
58
62
63
64
68
69
65
2
4
3
66
2UGTGG000104
P05CL PARTS CAMERA LIGHT
92
PTS-NXT3c-07
P
05
CL
A
_
、
：
/
力
>
亏亏彳卜
B
t
1
o
o o
—
<
s
)
o o
o
o
o
B
C
)
0
s
c
©
—
©
-
@
c
P05CL PARTS CAMERA LIGHT
P05CL パーツカメラライト
2UGTGG000104
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
K5198K
4
SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X015 P=3
ﾅﾍﾞｾﾑｽ
(3
ｶ
ｼﾛ
)
3
2MGKGA001900
4
WASHER
ワッシャ
4
2MGKGA001800
4
CAP
キャップ
7
2AGKGG000704
4
BOLT
ボルト
8
2MGKGG000501
1
BOLT
ボルト
9
W1106D
1
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
10
PM0E8W0
1
WASHER
ワッシャ
11
2MGKGG000200
8
HOLDER, LIGHT
ホルダ　ライト
12
2AGKGG000100
8
BOARD, PRINTED CIRCUIT
基板　プリント
FH1433B1F
8pieces/set, Adjustment at the factory is required when replacing
13
2AGKGG000201
1
BOARD, PRINTED CIRCUIT
基板　プリント
FH1435B3F
14
H54258
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X025(3
ｶ
ｼﾛ
)
15
W1108B
4
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
16
S3060R
4
SPACER
スペーサ
CB-313E
17
N4001S
16
SCREW
ネジ
U-2506-S1
ｾﾑｽﾈｼﾞ
18
N10793
4
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
19
W1106C
4
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
20
W1108D
4
WASHER, FLAT
ワッシャ　平
4W-3(3
ｶ
ｼﾛ
)
21
PB04FX4
2
BKT
ＢＫＴ
22
H5426L
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
23
W1106D
4
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
24
W1043C
4
WASHER, FLAT
ワッシャ　平
4W- 4(3
ｶｼﾛ
)
25
XK06083
1
COVER, GLASS
カバー　ガラス
26
PS04160
1
SHEET
シート
Consumable Parts
27
2AGKGG000401
1
BOARD, PRINTED CIRCUIT
基板　プリント
FH1434B0F
Adjustment at the factory is required when replacing
28
2MGKGG001500
1
PLATE, ACRYLIC
プレート　アクリル
29
2MGKGG000400
2
SEAL
シール
30
PZ49333
1
SEAL
シール
31
XM01203
1
MIRROR
ミラー
32
PM0D6H2
1
PLATE
プレート
33
PB04FZ1
1
COVER
カバー
34
K5223A
4
SCREW, C/R PAN
小ネジ　十穴鍋
M02.6X006(
ｽﾃﾝﾚｽ
)
35
W1106H
4
WASHER, LOCK
ワッシャ　スプリング
2.6M/M(3
ｶ
ｼﾛ
)
36
PM0D6L1
1
PLATE
プレート
37
H67804
4
BOLT, HEX SOCKET
ボルト　六角穴
M02.6X010(3
ｶ
ｼﾛ
)
38
W1106H
4
WASHER, LOCK
ワッシャ　スプリング
2.6M/M(3
ｶ
ｼﾛ
)
39
W60540
4
WASHER, FLAT
ワッシャ　平
2.6M/MX0.5X5(3
ｶ
ｼﾛ
)
40
PB04FW4
1
BKT
ＢＫＴ
41
H5425H
4
BOLT, HEX SOCKET
ボルト　六角穴
M02.6X008(3
ｶ
ｼﾛ
)
42
W1106H
4
WASHER, LOCK
ワッシャ　スプリング
2.6M/M(3
ｶ
ｼﾛ
)
43
W60540
4
WASHER, FLAT
ワッシャ　平
2.6M/MX0.5X5(3
ｶ
ｼﾛ
)
44
PM0D6K4
1
PLATE
プレート
45
S3060S
4
SPACER
スペーサ
CB-304E
46
2AGKGG000303
1
BOARD, PRINTED CIRCUIT
基板　プリント
FH1436B5F
Adjustment at the factory is required when replacing
47
H54253
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3
ｶ
ｼﾛ
)
48
W1106C
4
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
49
W1108B
4
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
50
S3060Z
4
SPACER
スペーサ
MSB-312-04E
51
W1106C
4
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
52
PB04GY2
1
COVER
カバー
53
K51864
3
SCREW, C/R PAN
小ネジ　十穴鍋
M03X005(
ｽﾃﾝﾚｽ
)
54
W1106C
3
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
93
PTS-NXT3c-07
P05CL PARTS CAMERA LIGHT
P05CL パーツカメラライト
2UGTGG000104
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
56
H60832
1
HARNESS
ハーネス
20624-SFWR-P=0.5-K1-50-106
57
RH55540
1
HARNESS
ハーネス
58
RH55553
1
HARNESS
ハーネス
62
2AGTGG000200
1
COVER
カバー
63
2MGTGG000100
1
SEAL, BAR CODE
シール　バーコード
unit serial number, PL6FA
64
PZ25701
1
SEAL
シール
65
2MGTGG000400
1
NAMEPLATE, CAUTION
銘板　注意
66
2MGTGG000300
1
NAMEPLATE
銘板
68
2EGKGA000100
1
HARNESS
ハーネス
69
K51981
1
SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X006
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
94
