SIPLACE Softwarekurzanleitung für SR.502.xx
4 von 4
'LDJQRVH
Startet ein komplexes Diagnose-
System.
Das Diagnose-System führt den
Bediener über gezielte Fragen
zur Fehlersituation, zur Fehler-
ursache und gibt Behebungsmaß-
nahmen an.
Fehlernummer wird automa-
tisch übernommen und bear-
beitet.
Fehlernummer wird eingetra-
gen und bearbeitet.
System bietet eine Auswahl
von Gebieten, die weiter ein-
geschränkt werden können.
Zurück:
Diagnose-System schließen
SIPLACE Softwarekurzanleitung für SR.502.xx
1 von 8

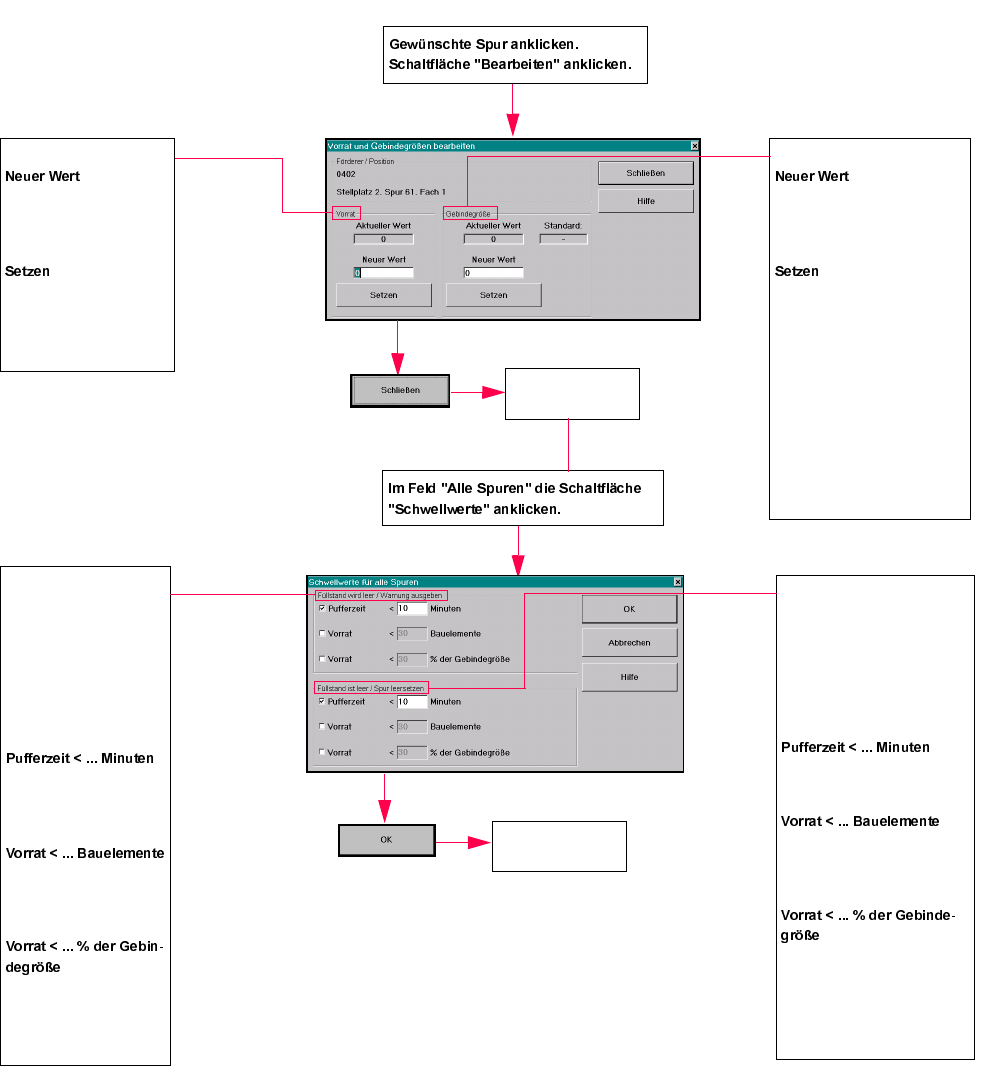

)|UGHUHU)OOVWDQGVNRQWUROOH
Ansicht
Spuren
Alle Spuren werden angezeigt.
(Default) Nur die Spuren werden
angezeigt, für die die Füllstands-
kontrolle aktiviert wurde.
Förderer
Alle Förderer werden angezeigt.
Nur die Spuren, die mit dem ent-
sprechenden Förderertyp gerüs-
tet sind, werden angezeigt.
Defaulteinstellung wird eingetra-
gen, d.h. dass nur die kontrollier-
ten Spuren, aber alle
Förderertypen angezeigt wer-
den.
Vorrat und Gebinde
Öffnet ein Dialogfens-
ter zur Eingabe des
aktuellen Vorrats bzw.
der Gebindegröße der
ausgewählten Spur.
Die aktuelle Anzahl der
Bauelemente der aus-
gewählten Spur (Vor-
rat) wird neu
berechnet:
Vorrat = aktueller Vor-
rat + Gebindegröße.
Der Eintrag in der
Tabelle wird aktuali-
siert.
Alle Spuren
Für alle Spuren wird
die Füllstandskontrolle
aktiviert.
Für alle Spuren wird
die Füllstandskontrolle
ausgeschaltet.
Öffnet ein Dialogfens-
ter zur Eingabe der
Werte (Pufferzeit, Vor-
rat), bei deren Unter-
schreiten eine
Meldung ausgegeben
wird.
Gewählte Spur
Status
Zeigt den Zustand der ausge-
wählten Spur. Die farbliche
Kennzeichnung entspricht der
Kennzeichnung in der Tabelle.
Grün
: Es sind noch genügend
Bauelemente vorhanden.
Gelb
: Mindestens ein Schwell-
wert für die Ausgabe einer War-
nung ist unter-schritten. Es wird
empfohlen, die Spur zu überprü-
fen und nachzufüllen.
Rot
: Die Meldung „Spur ist leer“
wird ausgegeben, die Spur wird
deaktiviert und muss nachgefüllt
werden.
Kontrolle
Für die ausgewählte Spur wird
die Kontrolle des Füllstandes
eingeschaltet.
Für die ausgewählte Spur wird
die Kontrolle des Füllstandes
ausgeschaltet.
SIPLACE Softwarekurzanleitung für SR.502.xx
2 von 8
Vorrat
Anzahl der Bauelemente
eingeben, die sich aktuell
im Förderer befinden.
Der eingetragene Wert
wird in die Berechnung
übernommen und in der
Liste angezeigt.
Gebindegröße
Anzahl der Bauelemente pro
Gebinde eingeben, falls diese
vom aktuellen Wert abweicht.
Der eingetragene Wert wird
übernommen. Wird die ausge-
wählte Spur erneut aufgefüllt,
wird für die Berechnung des
Vorrats die korrigierte Gebinde-
größe addiert. Dieser Wert
überschreibt die Vorgabe des
Liniensteuerungs- und Pro-
grammiersystems.
Füllstand wird leer / War-
nung ausgeben
Sinkt der berechnete Wert
unter den angegebenen
Wert, wird eine Warnung
"Spurfehler" ausgegeben
und die Spur in der
Ansicht gelb markiert.
Prüft die aktuell berech-
nete Zeit bis zum Leerlau-
fen einer Spur.
Prüft die berechnete
Anzahl der Bauelemente
in einem Förderer.
Prüft die berechnete
Anzahl der Bauelemente
in Bezug auf die pozentu-
ale Gebindegröße.
Füllstand ist leer / Spur leerset-
zen
Sinkt der berechnete Wert
unter den angegebenen Wert,
wird eine Meldung ausgege-
ben, die Spur deaktiviert und in
der Ansicht rot markiert.
Prüft die berechnete Zeit bis
zum Leerlaufen einer Spur.
Prüft die berechnete Anzahl
der Bauelemente in einem
Förderer.
Prüft die berechnete Anzahl
der Bauelemente in Bezug auf
die pozentuale Gebindegröße.
Zurück:
Füllstandskontrolle
Zurück:
Füllstandskontrolle
