SIPLACE Soft warekurzanleitung f ü r SR.502.xx 6 von 8 )|UGHUHU/LQHDUI|UGH UHUDQ]HLJHQXQGUWWHOQ1XU6+0 Di e ausg ew ä hlt e S pur w ird so ger ü ttelt, d ass neue B auelemen te im S tangenmag azin na ch vor…
SIPLACE Softwarekurzanleitung für SR.502.xx
5 von 8
)|UGHUHU0DJD]LQHDQ]HLJHQXQG)OOVWlQGHYHUlQGHUQ
Öffnet einen Dialog zur Eingabe der
aktuellen Bauteilmenge nachdem die
Bauteile aufgefüllt wurden. Zuvor den
zu ändernden Eintrag auswählen.
Bestätigt das Auffüllen des ausgewähl-
ten Magazins.
Zeigt den momentanen Füllstand der
Maschine an.
Füllstand
Momentane Bauteilmenge
eingeben.
Zurück:
Magazine
SIPLACE Softwarekurzanleitung für SR.502.xx
6 von 8

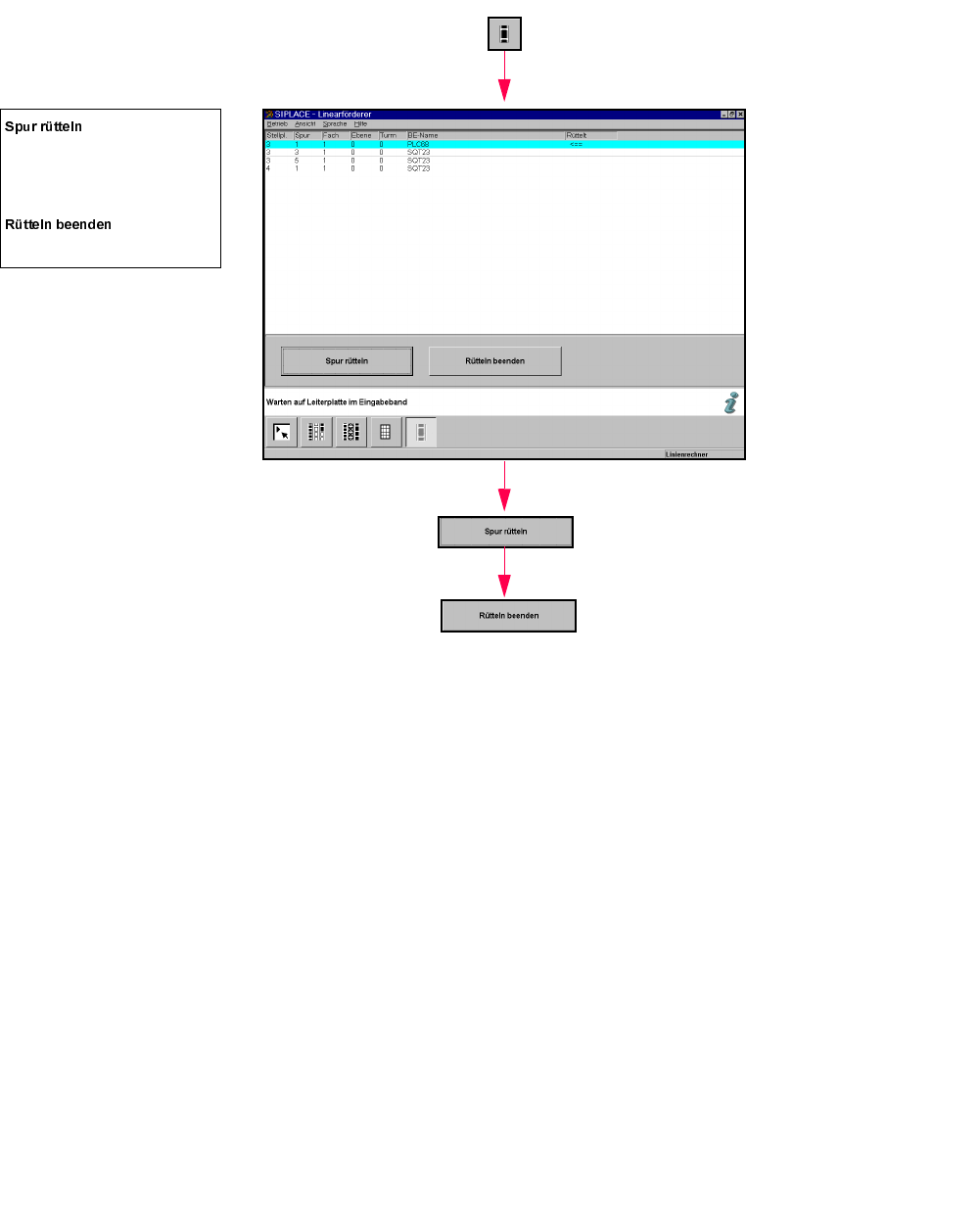

)|UGHUHU/LQHDUI|UGHUHUDQ]HLJHQXQGUWWHOQ1XU6+0
Die ausgewählte Spur wird so
gerüttelt, dass neue Bauelemente
im Stangenmagazin nach vorne
transportiert werden.
Bricht den Rüttelvorgang ab.
SIPLACE Softwarekurzanleitung für SR.502.xx
7 von 8
)|UGHUHU0DWUL[7UD\&KDQJHU1XU6+0
Turm 1; Kassette 1 ist aktiviert.
Füllstand ändern
Öffnet ein Dialogfenster, in
dem Sie für das ausge-
wählte Magazin die Anzahl
der Bauelemente eintragen
können.
Die maximale Anzahl der
Bauelemente wird als aktu-
eller Füllstandswert einge-
tragen. Magazin wird
wieder in Betrieb genom-
men.Kassette: Maximaler
Füllstand
Für alle Magazine der Kas-
sette wird die maximale
Anzahl der Bauelemente
als aktueller Füllstandswert
eingetragen und alle Maga-
zine der Kassette wieder in
Betrieb genommen.
Abholen
Magazin zum Abholen akti-
vieren oder deaktivieren.
Magazine der Kassette zum
Abholen aktivieren oder
deaktivieren.
Zurück:
Ansicht MTC
Bringt beide Türme in eine Stel-
lung, in der der MTC transportiert
werden kann.
Ja
Fährt den Turm so in Nachfüllpo-
sition, dass die ausgewählte
Kassette komplett ausgetauscht
werden. Aus dem entsprechen-
den Turm kann kein Bauelement
abgeholt werden.
Fährt den Turm in Bearbeitungs-
stellung. Es können Bauele-
mente abgeholt werden. Ist die
Belegungsprüfung eingeschal-
tet, werden die vorhandenen
Magazinträger mit den in der
Rüstung angegebenen vergli-
chen.
Fährt die ausgewählte Ebene in
Bearbeitungsstellung.
Referenzlauf
Referenzlauf für den gesamten
MTC.
Referenzlauf für Turm 1 bzw. für
Turm 2.
Ebene bereitstellen
Nummer der Ebene eintragen,
die aus dem Turm herausgefah-
ren werden soll.
Turm auswählen, aus dem die
Ebene herausgefahren werden
soll.
