SIPLACE Softwar ekurzanleitung f ü r SR.502.xx 2 von 4 Portal I F ä hrt da s Portal aus dem F ö rderb ereich herau s, so dass die F ö rderer z ug ä ng- lich s ind. Ist das Portal in der Servi- ceposition, k ö nnen Arbe…
SIPLACE Softwarekurzanleitung für SR.502.xx
1 von 4
3RUWDOXQGQXU6+03RUWDOELVQXU+6

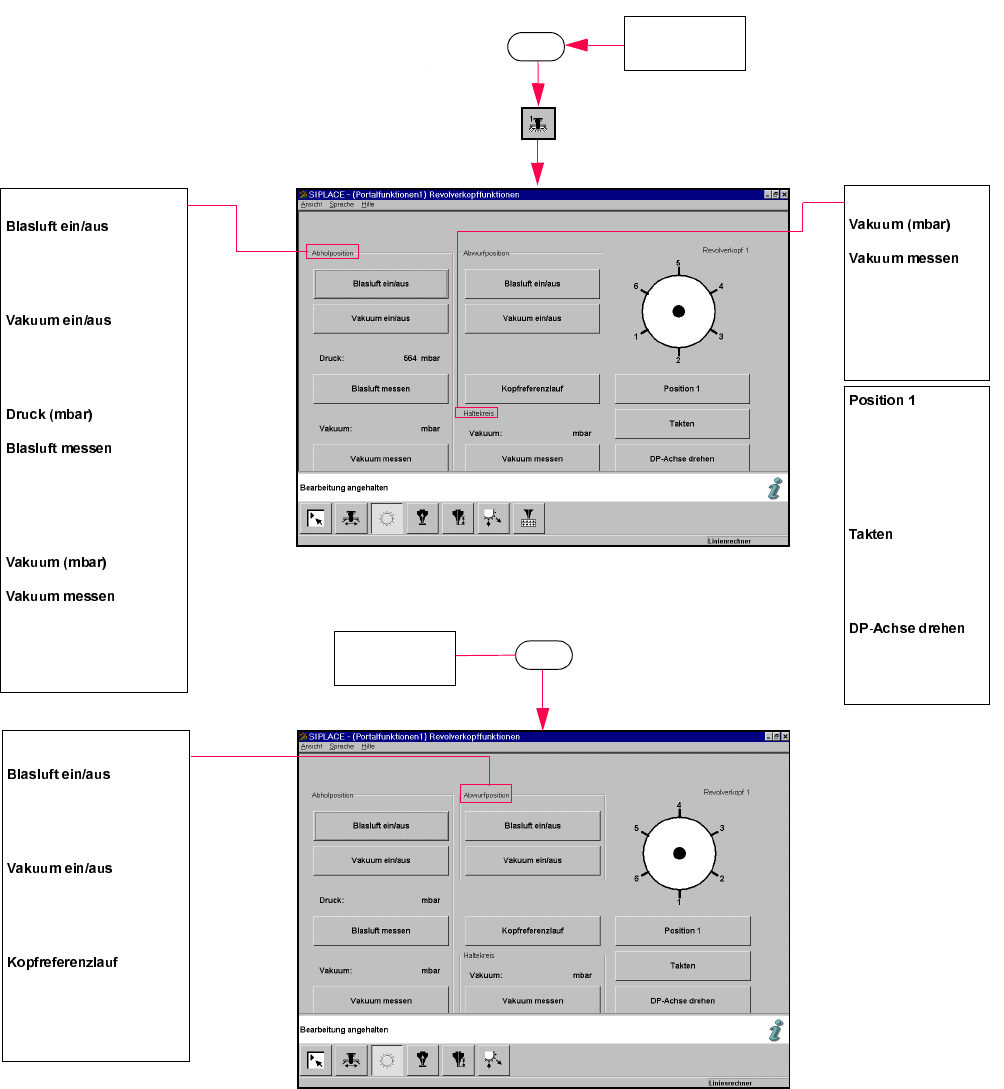

Abholposition
Die Blasluft der Pipette in
Abholposition wird ein- bzw.
ausgeschaltet.
Das Vakuum an der Pipette
in Abholposition wird ein-
bzw. ausgeschaltet.
Die eingeschaltete Blasluft
an der Pipette in Abholposi-
tion wird gemessen und
anschließend angezeigt.
Das eingeschaltete Vakuum
an der Pipette in Abholposi-
tion wird gemessen und
anschließend angezeigt.
Haltekreis
Das Vakuum an der
Pipette im Haltekreis
wird gemessen und
anschließend ange-
zeigt.
Ja
Nein
Pipettenwechsler
konfiguriert?
Pipettenwechsler
konfiguriert?
Revolverkopf wird so
verfahren, dass sich
Segment 1 in der
Abhol-/Bestückposi-
tion befindet.
Fährt den Revolver-
kopf um eine Position
weiter.
Die Pipette an der
DP1-Achse wird um
90° gedreht.
Abwurfposition
Die Blasluft der Pipette in
Abwurfposition wird ein- bzw.
ausgeschaltet.
Das Vakuum an der Pipette
in Abwurfposition wird ein-
bzw. ausgeschaltet.
Die Portalachsen x und y fah-
ren über den Abwurfbehälter,
um Bauteile definiert abzu-
werfen.
SIPLACE Softwarekurzanleitung für SR.502.xx
2 von 4

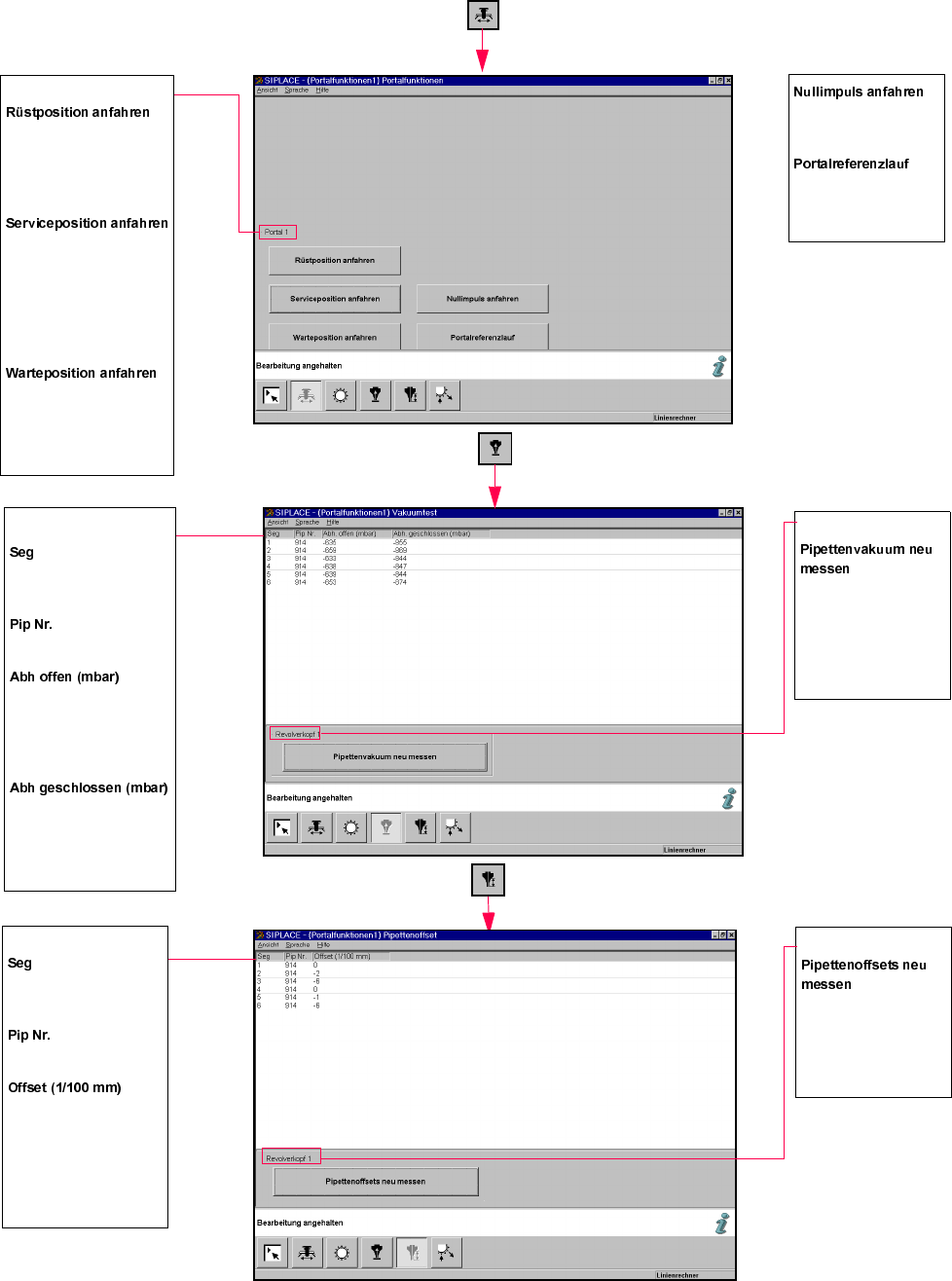

Portal I
Fährt das Portal aus dem
Förderbereich heraus, so
dass die Förderer zugäng-
lich sind.
Ist das Portal in der Servi-
ceposition, können Arbei-
ten am Bestückkopf
durchgeführt werden. Bei
Aufforderung zusätzlich die
Starttaste drücken.
Ist das Portal in der Warte-
position, wird es für den
Bestückablauf nicht benö-
tigt.
Tabelle
Segmentnummer des
Sterns.
Pipettentyp
Unterdruck in der Abholpo-
sition, wenn der Vakuum-
kanal zur Pipette geöffnet
ist.
Unterdruck in der Abholpo-
sition, wenn der Vakuum-
kanal zur Pipette
geschlossen ist.
Revolverkopf
Misst die Werte für das
Pipettenvakuum neu
und trägt die neuen
Werte in der Anzeige
ein.
Überprüft den Nullim-
puls des Fensters.
Stellt die Lage der Ach-
sen in der Maschine
fest.
Tabelle
Segmentnummer des
Sterns
Pipettentyp
Der Pipettenoffset der
Pipette Nr. 1 wird immer
auf Null gesetzt. Die
Werte der weiteren Pipet-
ten sind relativ zu Pipette
Nr. 1.
Revolverkopf
Ermittelt die Pipetten-
höhe aller Segmente
neu und trägt die neuen
Werte in der Anzeige
ein.
SIPLACE Softwarekurzanleitung für SR.502.xx
3 von 4
Tabelle
Segmentnummer des
Sterns
Aktueller Pipettentyp
Pipettentyp gemäß
Rüstvorgabe
Markiert das ausge-
wählte Segment in der
Tabelle.
Markiert Diskrepanzen
zwischen Ist- und Soll-
wert des Pipettentyps.
Zeigt auf das Segment,
das sich in der Wechsel-
position befindet.
Segmentnr.
Zur Wahl der Pipette wird
die Eingabebox "Seg-
mentnr." eingeblendet.
Pipettenwechsler
Die Kommandos Ablegen
/ Aufnehmen / Wegwer-
fen und Ersetzen werden
nur für eine ausgewählte
Pipette ausgeführt. Nach
dem Aufruf eines dieser
Kommandos erscheint
eine Abfrage nach der
betroffenen Segment-
nummer (voreingestellt
ist die Nummer des Seg-
ments in der Wechselpo-
sition).
Die Kommandos Ablegen
/ Aufnehmen und Weg-
werfen werden für alle
Pipetten ausgeführt.
Pipettenwechsler
Zum manuellen Auffüllen
des Magazins werden die
Garagen des ausgewähl-
ten Magazins geöffnet
bzw. geschlossen.
Öffnet ein Dialogfenster,
in dem Sie eingeben kön-
nen, wieviele Pipetten
sich im Pipettenwechs-
lermagazin befinden.
Bestätigt den Wechsel
aller Magazine.
Bestätigt den Wechsel
eines kompletten Maga-
zins.
Bestätigt den Wechsel
einer Pipette.
Tabelle
Im linken Teil der
Anzeige wird die Bele-
gung der Pipetten-
wechsler-Magazine
angezeigt, im rechten
Teil die Ist-Belegung der
Kopfsegmente.
Revolverkopf
Legt alle Pipetten des
Revolverkopfes in das
entsprechende Magazin
des Pipettenwechslers
zurück.
Wirft alle Pipetten, die
sich am Revolverkopf
befinden, in den Abwurf-
behälter.
6- Revolverkopf (nur S 25-HM)
