SIPLACE Softwarekurzanleitung für SR.502.xx
3 von 14
0DUNHWHDFKHQ.RQWUDVWHPSILQGOLFKNHLW
Ist das Kontrastverhältnis
ungünstig, kann zur Ver-
besserung des Kontras-
tes die Farbdarstellung
auf eine andere Transfor-
mationstafel umgeschal-
tet werden. Es stehen vier
vordefinierte Transforma-
tionstafeln (Tabelle 1 bis
4) zur Verfügung. Können
mit diesen keine optima-
len Ergebnisse erzielt
werden, kann Tafel
(Tabelle) 5 entsprechend
der speziellen Verhält-
nisse programmiert wer-
den.
Sektionen-Anzahl der Transformati-
onstafel festlegen, und in welcher
Farbe die Grauwerte dargestellt
werden sollen.
Programmiert wird in der Tabelle.
Die Werte sind numerisch angege-
ben. In der Tafel werden die Werte
grafisch angezeigt.
Die Sektionsgrenzen sind die verti-
kalen Linien, die mit der Maus nach
links oder rechts verschoben wer-
den können.
Die Transformationsgeraden sind
die Linien innerhalb der Sektionen,
mit denen die Wertebereiche für die
Transformation festgelegt werden.
Beide Enden der Transformations-
geraden können mit dem Mauszei-
ger nach oben oder unten
verschoben werden. Der Kontrast-
unterschied zwischen der Pass-
marke und dem Hintergrund sollte
mindestens 75 betragen.
Zurück:
Kontrastempfindlichkeit
SIPLACE Softwarekurzanleitung für SR.502.xx
4 von 14

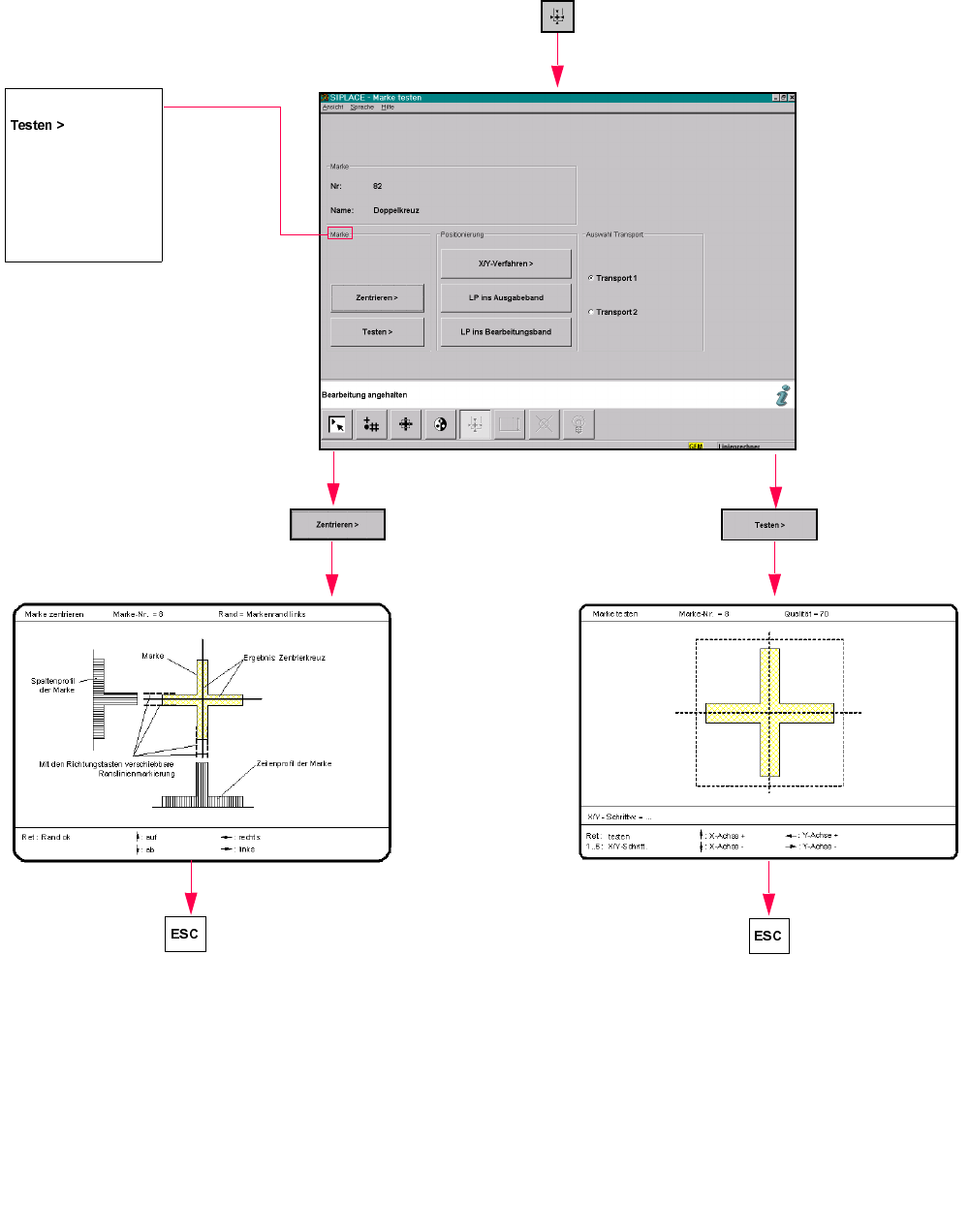

0DUNHWHDFKHQ0DUNHWHVWHQ
Marke
Der Test wird durchge-
führt und das Videobild
der Passmarke darge-
stellt. Das Ergebnis, die
Qualitätsangabe, wird
angezeigt.
SIPLACE Softwarekurzanleitung für SR.502.xx
5 von 14

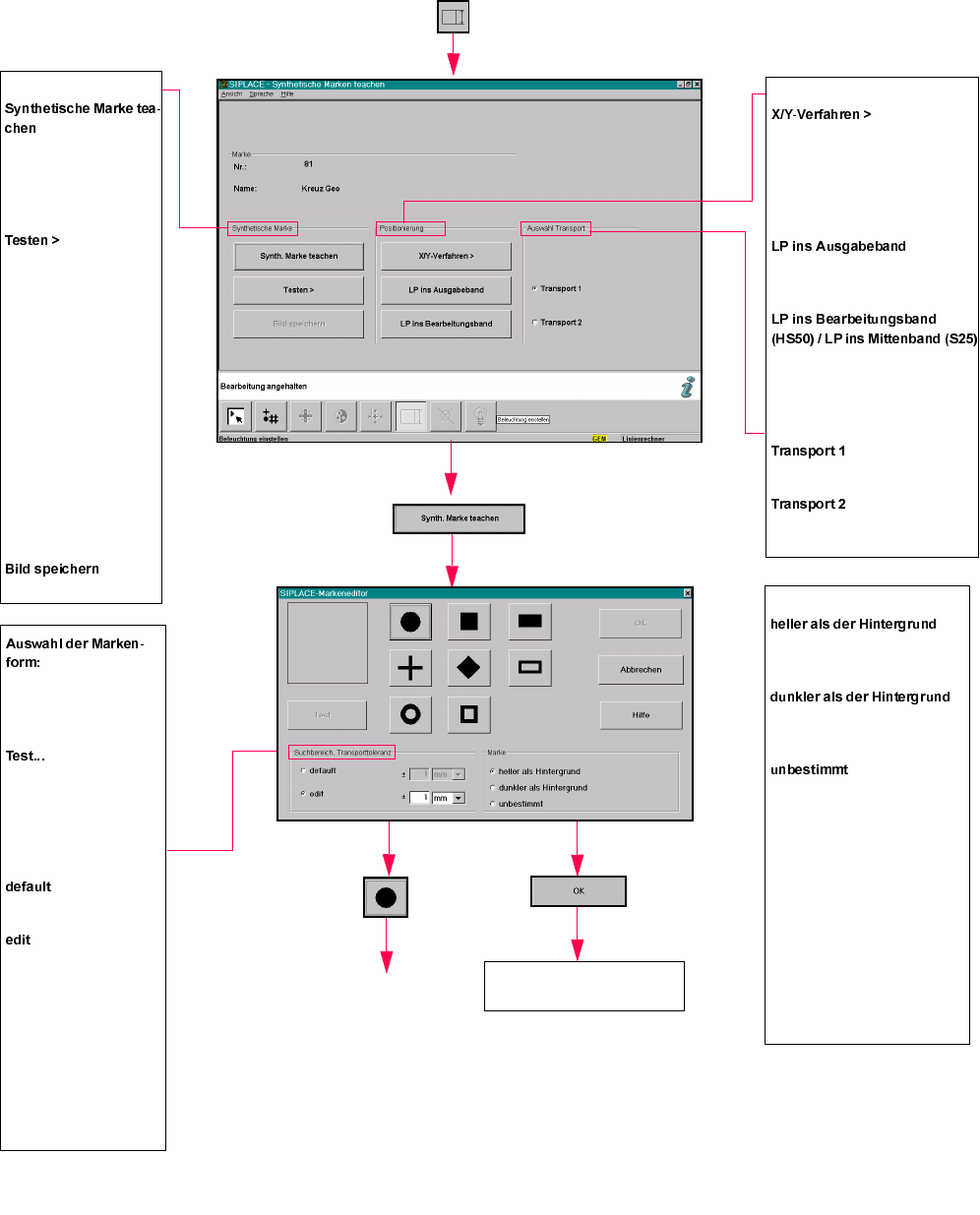

0DUNHWHDFKHQ6\QWKHWLVFKH0DUNH
Synthetische Marke
Öffnet das Dialogfenster
Markeneditor, um eine
Markenform zum Test
auszuwählen.
Schaltet die Bildschirm-
anzeige auf die Leiter-
platten-Kamera um. Die
Leiterplatten-Kamera
verfährt in die 4 Ecken
des Suchfelds und setzt
jeweils einen Messbefehl
ab. Für den abgesetzten
Messbefehl erhält der
Maschinencontroller die
Markenqualität von der
Visionsauswerteeinheit
(MVS). Der schlechteste
Wert des Tests wird in der
Kopfzeile ausgegeben.
Bild wird gespeichert.
Positionierung
Schaltet die Bildschirmanzeige
auf die Leiterplatten-Kamera um.
Aktuelle Kameraposition wird
angezeigt und die Bedienfeldop-
tion wird eingeblendet.
Leiterplatte wird in das Ausgabe-
band transportiert.
Leiterplatte wird in das Bearbei-
tungsband bzw. Mittenband
transportiert.
Auswahl Transport
Aktiviert Transportspur 1.
Aktiviert Transportspur 2 (nur
beim Doppeltransport möglich).
Die ausgewählte Marke
erscheint im Dialogfens-
ter.
Öffnet das Dialogfenster
Synthetische Passmar-
ken.
Suchbereich, Transportto-
leranz
Standardeinstellung
Eingabe einer individuel-
len Einstellung der Trans-
porttoleranz. Der Wert
sollte innerhalb +1,0 mm
und -1,0 mm liegen. Hin-
weis: Bei Keramikzentrie-
rung kann optional ein
Wert innerhalb +0,5 mm
und -0,5 mm eingestellt
werden.
Marke
Aktivieren, wenn Marke heller
als Hintergrund ist.
Aktivieren, wenn Marke dunkler
als Hintergrund ist.
Aktivieren, wenn Marke sowohl
heller als auch dunkler als Hin-
tergrund ist. Die Option ist für
Marken auf Keramik geeignet,
da diese Materialien leicht zu
Korrosion neigen. Hinweis:
Durch diese Einstellung kann
ein Genauigkeitsverlust eintre-
ten. Es kann ein falsches Objekt
als Marke erkannt werden, z.B.
bei Störungen, oder wenn ähnli-
che Formen in der Nähe der
Marke sind.
Zurück:
Synthetische Marken teachen
