SIPLACE Softwarekurzanleitung für SR.502.xx
4 von 14
0DUNHWHDFKHQ0DUNHWHVWHQ
Marke
Der Test wird durchge-
führt und das Videobild
der Passmarke darge-
stellt. Das Ergebnis, die
Qualitätsangabe, wird
angezeigt.
SIPLACE Softwarekurzanleitung für SR.502.xx
5 von 14
0DUNHWHDFKHQ6\QWKHWLVFKH0DUNH
Synthetische Marke
Öffnet das Dialogfenster
Markeneditor, um eine
Markenform zum Test
auszuwählen.
Schaltet die Bildschirm-
anzeige auf die Leiter-
platten-Kamera um. Die
Leiterplatten-Kamera
verfährt in die 4 Ecken
des Suchfelds und setzt
jeweils einen Messbefehl
ab. Für den abgesetzten
Messbefehl erhält der
Maschinencontroller die
Markenqualität von der
Visionsauswerteeinheit
(MVS). Der schlechteste
Wert des Tests wird in der
Kopfzeile ausgegeben.
Bild wird gespeichert.
Positionierung
Schaltet die Bildschirmanzeige
auf die Leiterplatten-Kamera um.
Aktuelle Kameraposition wird
angezeigt und die Bedienfeldop-
tion wird eingeblendet.
Leiterplatte wird in das Ausgabe-
band transportiert.
Leiterplatte wird in das Bearbei-
tungsband bzw. Mittenband
transportiert.
Auswahl Transport
Aktiviert Transportspur 1.
Aktiviert Transportspur 2 (nur
beim Doppeltransport möglich).
Die ausgewählte Marke
erscheint im Dialogfens-
ter.
Öffnet das Dialogfenster
Synthetische Passmar-
ken.
Suchbereich, Transportto-
leranz
Standardeinstellung
Eingabe einer individuel-
len Einstellung der Trans-
porttoleranz. Der Wert
sollte innerhalb +1,0 mm
und -1,0 mm liegen. Hin-
weis: Bei Keramikzentrie-
rung kann optional ein
Wert innerhalb +0,5 mm
und -0,5 mm eingestellt
werden.
Marke
Aktivieren, wenn Marke heller
als Hintergrund ist.
Aktivieren, wenn Marke dunkler
als Hintergrund ist.
Aktivieren, wenn Marke sowohl
heller als auch dunkler als Hin-
tergrund ist. Die Option ist für
Marken auf Keramik geeignet,
da diese Materialien leicht zu
Korrosion neigen. Hinweis:
Durch diese Einstellung kann
ein Genauigkeitsverlust eintre-
ten. Es kann ein falsches Objekt
als Marke erkannt werden, z.B.
bei Störungen, oder wenn ähnli-
che Formen in der Nähe der
Marke sind.
Zurück:
Synthetische Marken teachen
SIPLACE Softwarekurzanleitung für SR.502.xx
6 von 14

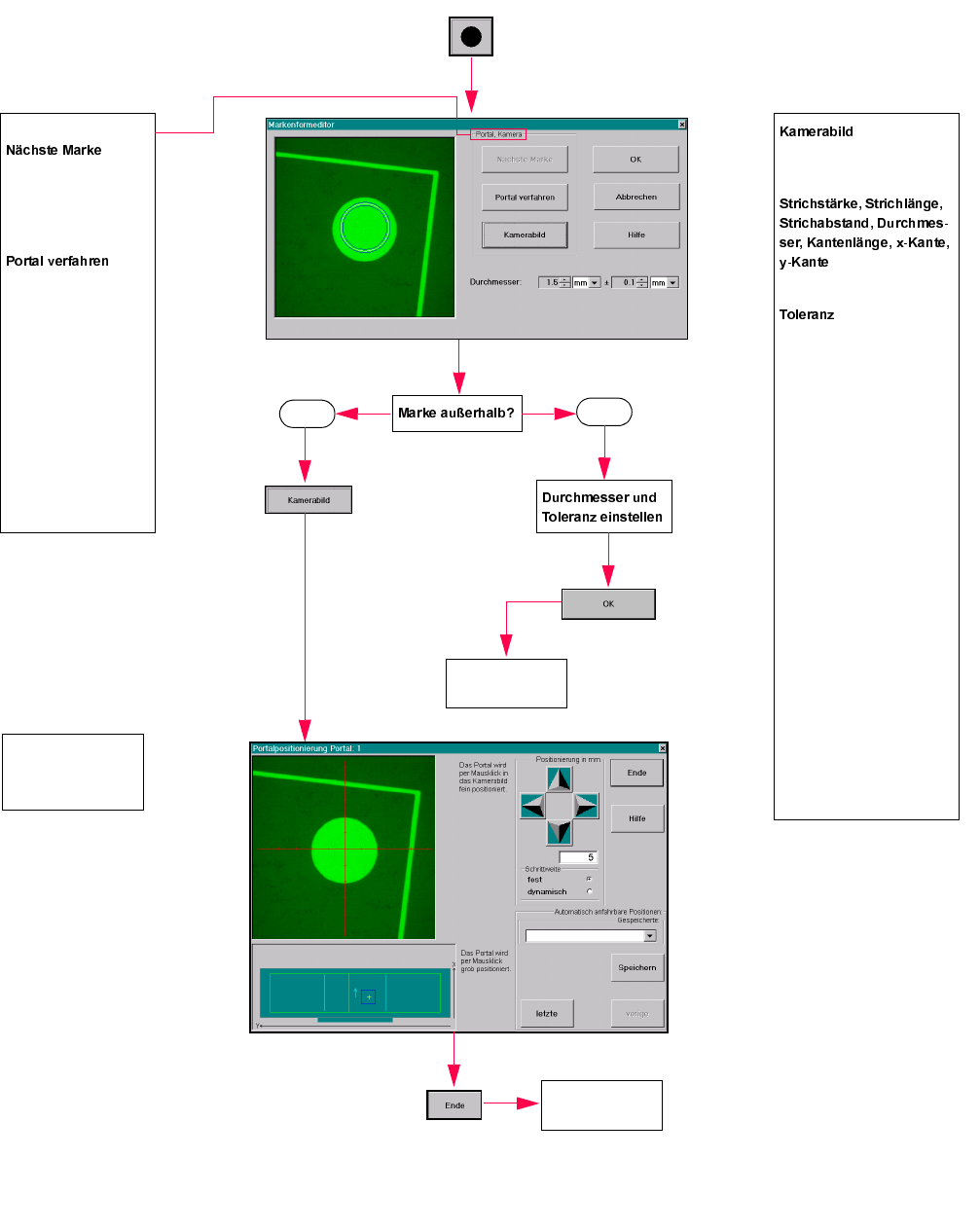

Portal, Kamera
Portal fährt automatisch
zur nächsten Marke,
wenn ein Nutzen ange-
geben ist.
Öffnet das Dialogfens-
ter Portal Positionie-
rung, um das Portal in x-
und y-Richtung verfah-
ren zu können. Das Por-
tal wird hier manuell
verfahren.
Hinweis:
Bei der Eingabe müs-
sen Sie die Werte ver-
ändern, bis die von
Ihnen eingegebenen
Werte dem Kamerabild
Erstellt ein Update des Bil-
des.
Wert in mm an.
Toleranz der Strichstärke,
Strichlänge, Strichabstand,
Durchmesser, Kantenlänge,
x-Kante, y-Kante in mm
angeben. Es sollen mindes-
tens 5-10% von jedem Maß
angegeben werden. Dieser
Wert wird automatisch bei
jeder Veränderung der Nomi-
nalwerte aktualisiert.
{bmcwinh0004.bmp} Geben
Sie nicht mehr als 10% Tole-
ranzwert an, da die Erken-
nung durch einen höheren
Toleranzwert langsamer
wird. Verwechslungsgefahr
mit anderen Strukturen.
Weiße Linie:
Nominalmaß (Strichstärke,
Strichlänge, Strichabstand,
Durchmesser, Kantenlänge,
x-Kante, y-Kante)
Blaue Linie:
Maximal- und Minimalmaß
(Toleranz)
Nein
Ja
Zurück:
Markeneditor
Kamera so positionie-
ren, dass die Marke in
der Mitte ist.
Zurück:
Markenformeditor
